techem compact V e ames (MID) Betriebsanleitung Seite 59

!
Sikkerhetstegn på varmemåleren som er relevante for justeringen, må ikke
skades eller fjernes. Ellers bortfaller garantien og apparatets justeringsgyldighet.
Spyl ledningen grundig.
1
Steng stoppekranene for både tur og retur.
2
Slipp ut trykket av ledningen.
3
Dersom det allerede er montert en volummåler/varmemåler/adapter, må den fjernes.
4
Fjern den gamle O-ringen.
5
Kontroller tetningsflater og gjenger og rengjør evt. med egnede midler.
6
Rengjør vannmålerens O-ring.
7
Smør inn tetningsflatene til tilkoblingsstykket med et tynt lag kranfett.
8
!
Pass på at du tar hensyn til flow retningen: Pilen på tilkoblingsstykket og plastun-
derdelen til måleren.
At blendelokket i plastunderdelen er plassert korrekt på metallstiften i tilkoblings-
stykkets indre ved utløpet (stiften kan i enkelte unntakstilfeller mangle).
Skru varmemåleren fast med hånden og stram den deretter med en hakenøkkel helt til
9
anslag (metall mot metall).
Plomber målerhuset med svart plastplombering.
10
Plasser den kompakte montasjen i en posisjon der det er lett og lese av verdiene.
11
Montering av temperaturføler
!
Avstanden mellom følerkabelen og elektromagnetiske, forstyrrende kilder må
være på minst 300 mm.
Begge følerne monteres i en spesiell kuleventil eller i en følerlomme som er godkjent for
denne følertypen.
Slipp ut trykket ved følerens monteringssted.
1
Skru overtrekksmutteren av kuleventilen, T-stykket med følerlomme eller tilkoblingssty-
2
kket eller fjern den monterte temperaturføleren med den gamle O-ringen.

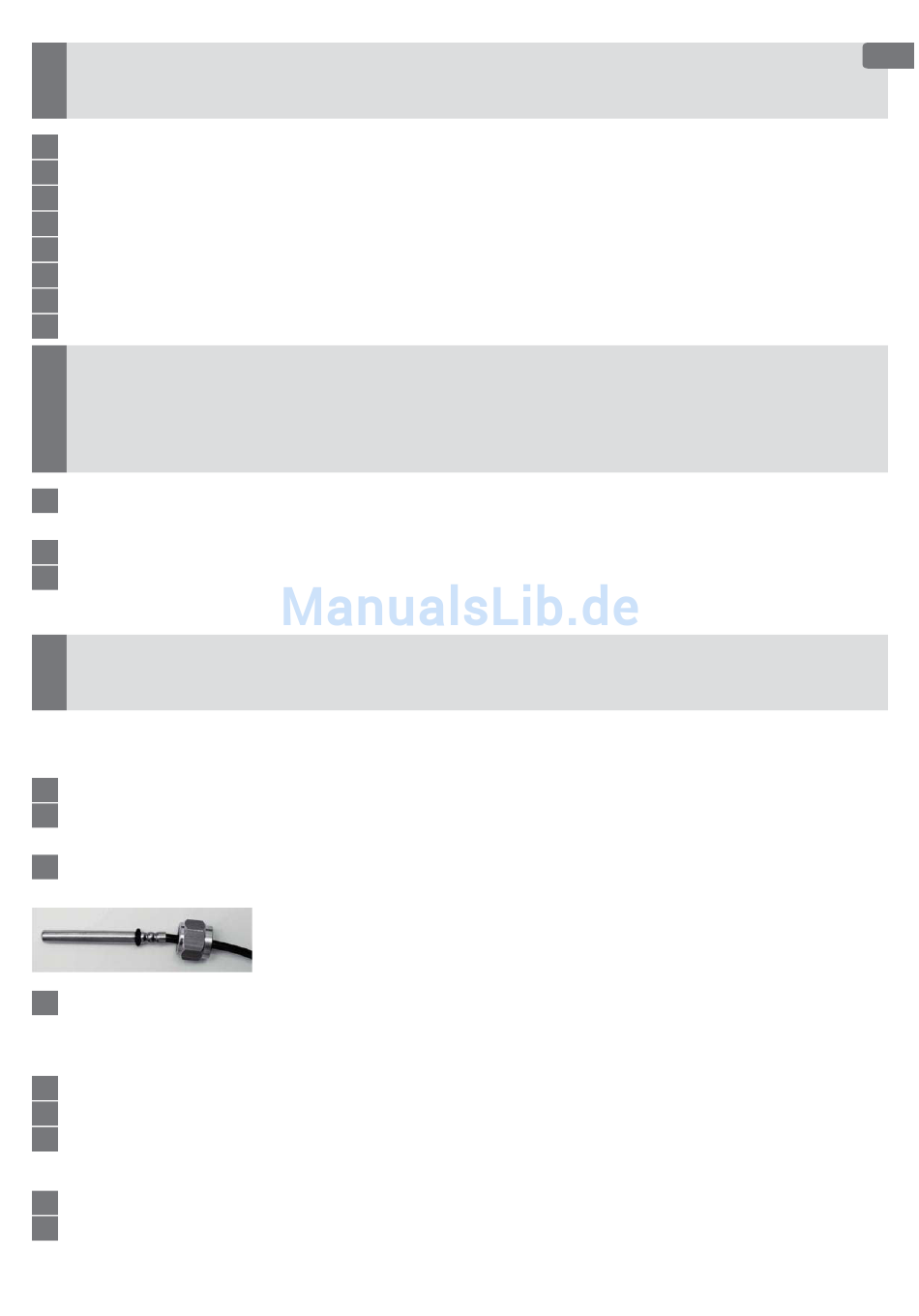

Skyv O-ringen inn i det nederste sporet til temperaturføleren.
3
Skyv temperaturføleren inn i kuleventilen eller T-stykket og skru den fast.
4
Temperaturføleren må ikke berøre gulvet i kuleventilen, T-stykket eller tilkoblingsstykket.
Funksjonskontroll
Åpne stoppekranene for både tur og retur.
1
Kontroller tilkoblingsforbindelsen for tetthet.
2
Trykk på målerens tast for å skru på displayet.
3
Avsluttende arbeid
Skru til koblingene og plomber begge temperaturfølerne.
1
Merk tilkoblingsstykket med det vedlagte klistremerket «A1».
2
