Installieren Des Linken Bedienfelds - Dell Emc Poweredge R7525 Installations- Und Servicehandbuch

Schritte
1. Trennen Sie das Bedienfeldkabel vom Anschluss auf der Systemplatine.
2. Entfernen Sie die Schrauben zur Befestigung des linken Bedienfelds und der Kabelabdeckung des linken Bedienfelds am System mit
einem Kreuzschlitzschraubendreher Nr. 1.
3. Greifen Sie das linke Bedienfeldkabel und schieben Sie das linke Bedienfeld aus dem System heraus.
ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System
entfernen.
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der
Sequenz.

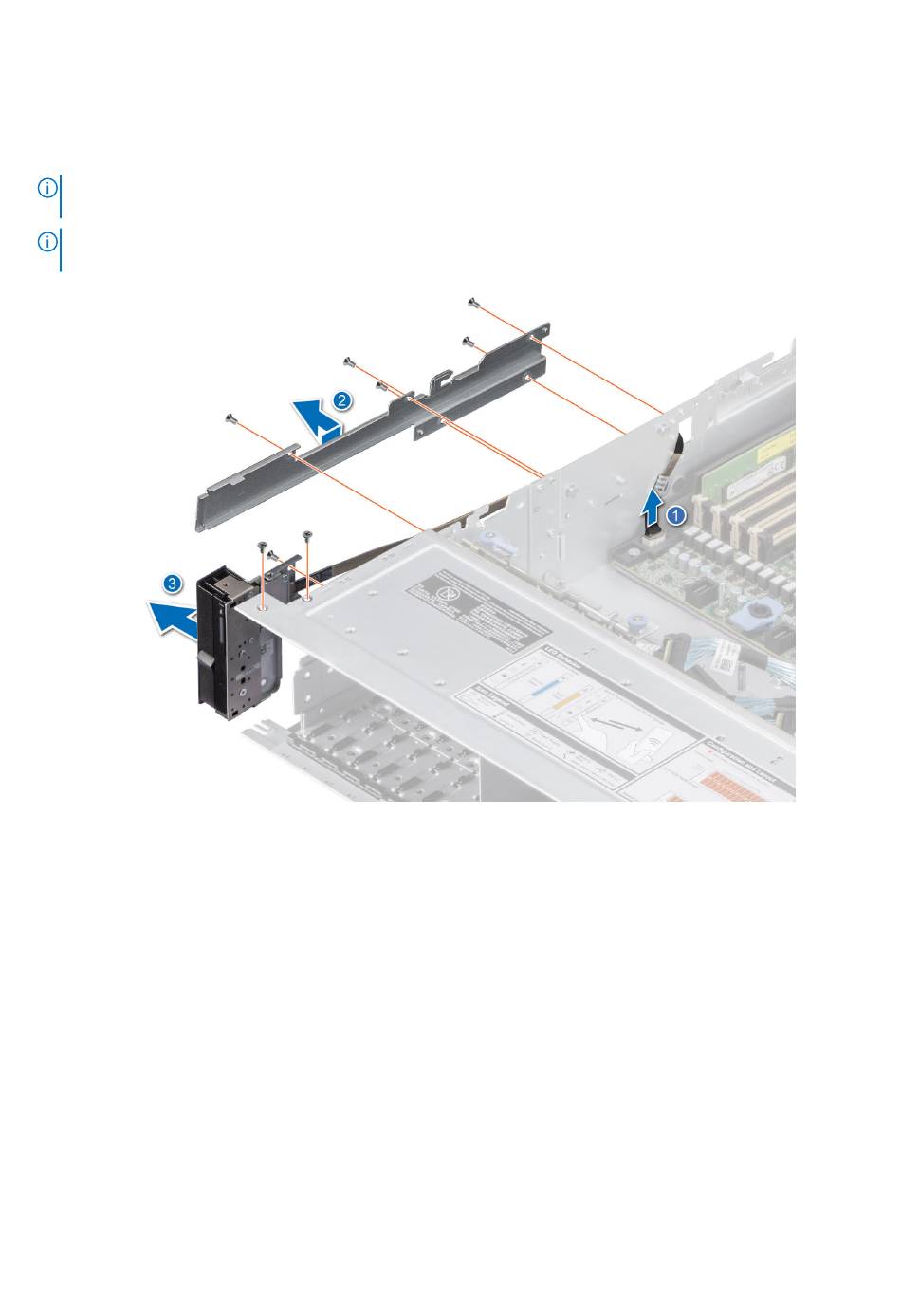

Abbildung 26. Entfernen des linken Bedienfelds
Nächste Schritte
1. Bauen Sie das linke Bedienfeld wieder ein.

Installieren des linken Bedienfelds

Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter
2. Befolgen Sie die Anweisungen unter
Schritte
1. Schieben Sie das die linke Bedienfeld korrekt ausgerichtet in den Steckplatz im System.
2. Verbinden Sie das Kabel des linken Bedienfelds mit dem Anschluss auf der Systemplatine.
3. Verlegen Sie das Kabel des linken Bedienfelds durch die Seitenwand des Systems. Schieben Sie die Kabelabdeckung des linken
Bedienfelds korrekt ausgerichtet in den Steckplatz im System.
Sicherheitshinweise auf Seite 43.
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Installieren und Entfernen von Systemkomponenten
auf Seite 44.
53
