3. Entfernen Sie den Erweiterungskarten-Riser.
ANMERKUNG: Stellen Sie sicher, dass Sie achten Sie auf die Verlegung der Kabel, wenn Sie sie von der Systemplatine.
Sie müssen das Kabel wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird.
Schritte
1. Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der hinteren E/A-Platine.
2. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schraube am Eingriffsschaltermodul.
3. Schieben Sie das Eingriffsschaltermodul aus dem Steckplatz am System.
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der
Sequenz.

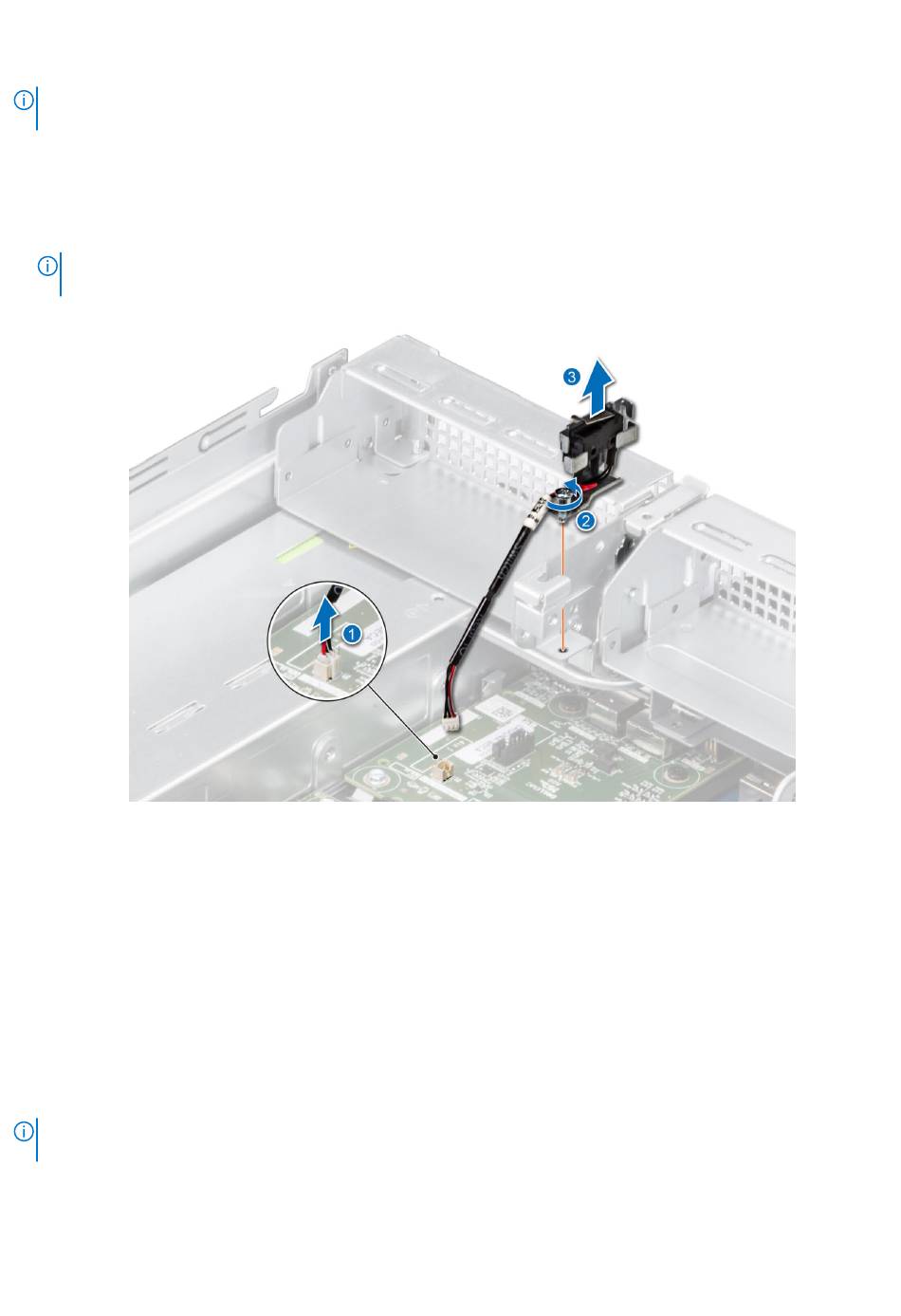

Abbildung 117. Entfernen des Eingriffsschaltermoduls
Nächste Schritte
1. Bauen Sie das Eingriffsschaltermodul wieder

Installieren des Eingriffsschaltermoduls

Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter
2. Befolgen Sie die Anweisungen unter
3. Entfernen Sie den Erweiterungskarten-Riser.
ANMERKUNG: Stellen Sie sicher, dass Sie achten Sie auf die Verlegung der Kabel, wenn Sie sie von der Systemplatine.
Sie müssen das Kabel wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird.
Schritte
1. Richten Sie die Führungen des Eingriffsschaltermoduls an den Abstandshaltern des Systems aus.
ein.
Sicherheitshinweise auf Seite 43.
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Installieren und Entfernen von Systemkomponenten
auf Seite 44.
