français

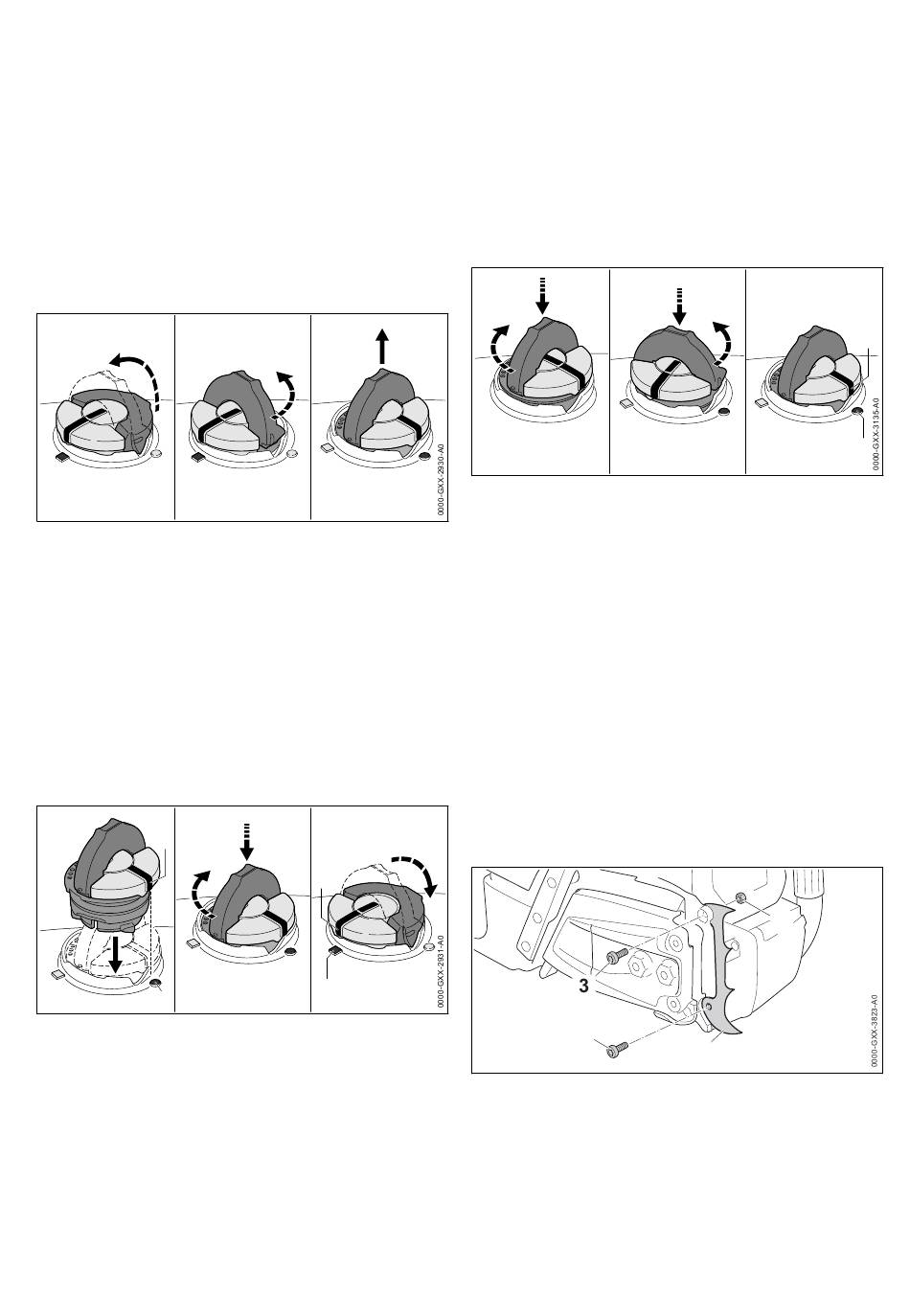

6.3 Ravitaillement en huile de
chaîne adhésive
L'huile de chaîne adhésive lubrifie et refroidit la
chaîne en rotation.
► Arrêter le moteur et enclencher le frein de
chaîne.
► Poser la tronçonneuse sur une surface plane,
de telle sorte que le bouchon du réservoir à
huile soit orienté vers le haut.
► Nettoyer la zone située autour du bouchon du
réservoir à huile avec un chiffon humide.
► Relever l'étrier du bouchon du réservoir à
huile.
► Tourner le bouchon du réservoir à huile jus‐
qu'en butée, dans le sens inverse des aiguilles
d'une montre.
► Enlever le bouchon du réservoir à huile.
► Introduire de l'huile de chaîne adhésive en
veillant à ne pas renverser d'huile de chaîne
adhésive et à ne pas remplir le réservoir
d'huile jusqu'au bord.
► Si l'étrier du bouchon du réservoir à huile est
rabattu : relever l'étrier.
1
2
► Présenter le bouchon du réservoir à huile de
telle sorte que la marque (1) soit orientée vers
la marque (2).
► Pousser le bouchon du réservoir à huile vers
le bas et le tourner jusqu'en butée dans le
sens des aiguilles d'une montre.
Le bouchon du réservoir à huile s'encliquette
avec un déclic audible. La marque (1) est ori‐
entée vers la marque (3).
► Contrôler s'il est possible d'enlever le bouchon
du réservoir à huile en tirant vers le haut.
44
► S'il n'est pas possible d'enlever le bouchon du
S'il est possible d'enlever le bouchon du réser‐
voir à huile en tirant vers le haut, il faut effectuer
les opérations suivantes :
► Présenter le bouchon du réservoir à huile
► Pousser le bouchon du réservoir à huile vers
► Pousser le bouchon du réservoir à huile vers
► Essayer une nouvelle fois de fermer le réser‐
► S'il n'est toujours pas possible de fermer le
6.4
1
3
► Appliquer la griffe (1).
► Visser légèrement la vis (2).
► Visser la vis (3) et retenir l'écrou (4).
► Serrer fermement la vis (2) et la vis (3).
Il est interdit de démonter la griffe (1).
6 Assemblage de la tronçonneuse
réservoir à huile en tirant vers le haut : rabat‐
tre l'étrier du bouchon du réservoir à huile.
Le réservoir à huile est fermé.
dans n'importe quelle position.
le bas et le tourner jusqu'en butée dans le
sens des aiguilles d'une montre.
le bas et le tourner dans le sens inverse des
aiguilles d'une montre jusqu'à ce que la mar‐
que (1) soit orientée vers la marque (2).
voir à huile.
réservoir à huile : ne pas travailler avec la
tronçonneuse, mais consulter un revendeur
spécialisé STIHL.
La tronçonneuse n'est pas dans l'état requis
pour la sécurité.

Montage de la griffe

2
0458-788-7621-B. VA0.L20.
