3 Vue d'ensemble
8 Pignon
Le pignon entraîne la chaîne.
9 Couvercle de pignon
Le couvercle de pignon recouvre le pignon et
fixe le guide-chaîne sur la tronçonneuse.
10 Écrous
Les écrous fixent le couvercle de pignon sur
la tronçonneuse.
11 Capot
Le capot recouvre le moteur.
12 Verrou du capot
Le verrou du capot fixe le capot sur la tron‐
çonneuse.
13 Poignée tubulaire
La poignée tubulaire sert à tenir, mener et
porter la tronçonneuse.
14 Soupape de décompression
La soupape de décompression facilite le lan‐
cement du moteur.
15 Bougie
La bougie allume le mélange carburé dans le
moteur.
16 Tiroir
Le tiroir sert au réglage pour l'utilisation en
été ou en hiver.
17 Contact de câble d'allumage sur la bougie
Le contact de câble d'allumage relie le câble
d'allumage avec la bougie.
18 Filtre à air
Le filtre à air filtre l'air aspiré par le moteur.
19 Blocage de gâchette d'accélérateur
Le blocage de gâchette d'accélérateur permet
de débloquer la gâchette d'accélérateur.
20 Poignée de commande
La poignée de commande sert à commander,
tenir et mener la tronçonneuse.
21 Protège-main arrière
Le protège-main arrière protège la main
droite contre le risque de contact avec une
chaîne qui aurait sauté ou cassé.
22 Gâchette d'accélérateur
La gâchette d'accélérateur permet d'accélérer
le moteur.
23 Levier de commande universel
Le levier de commande universel permet les
réglages nécessaires pour la mise en route
du moteur, le fonctionnement normal et l'arrêt
du moteur.
0458-788-7621-B. VA0.L20.
24 Bouchon du réservoir à carburant
Le bouchon du réservoir à carburant ferme le
réservoir à carburant.
25 Poignée de lancement
La poignée de lancement sert au lancement
du moteur.
26 Vis de réglage de pompe à huile
La vis de réglage de pompe à huile permet le
réglage du débit d'huile de chaîne adhésive.
27 Bouchon du réservoir à huile
Le bouchon du réservoir à huile ferme le
réservoir à huile.
28 Protège-chaîne
Le protège-chaîne protège contre le risque de
contact avec la chaîne.
# Numéro de machine

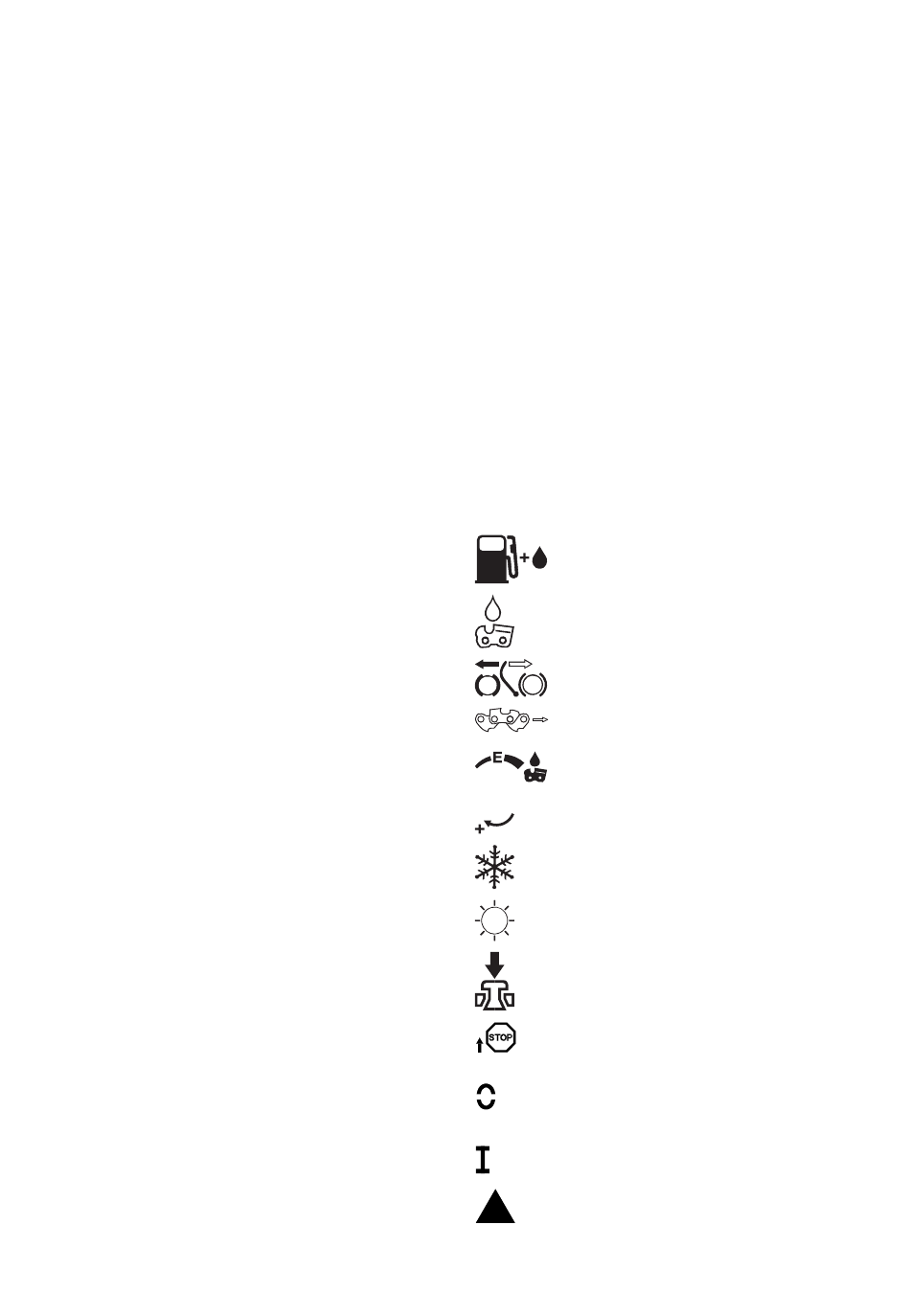

3.2 Symboles
Les symboles qui peuvent être appliqués sur la
tronçonneuse ont les significations suivantes :
Ce symbole repère le réservoir à car‐
burant.
Ce symbole repère le réservoir à huile de
chaîne adhésive.
Dans le sens respectif, on engage ou
desserre le frein de chaîne.
Ce symbole indique le sens de rotation
de la chaîne.
Ce symbole repère la vis de réglage de
la pompe à huile et le débit d'huile de
chaîne adhésive.
Sens de rotation pour tendre la chaîne
Dans cette position, le tiroir est réglé pour
l'utilisation en hiver.
Dans cette position, le tiroir est réglé pour
l'utilisation en été.
Ce symbole repère la soupape de décom‐
pression.
C'est dans ce sens qu'il faut actionner le
levier de commande universel pour arrêter
le moteur.
C'est dans cette position qu'il faut placer le
levier de commande universel pour arrêter
le moteur.
Position du levier de commande universel
pour le fonctionnement normal du moteur.
Position du levier de commande universel
pour la mise en route du moteur.
