Stihl MS 400 C-M Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Stihl Anleitungen
  4. Kettensägen
  5. MS 400 C-M
  6. Gebrauchsanleitung

Stihl MS 400 C-M Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für MS 400 C-M:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

STIHL MS 400 C-M
2 - 31
2 - 31
2 - 31
Handleiding
31 - 63
31 - 63
31 - 63
Notice d'emploi
64 - 93
64 - 93
64 - 93
Gebrauchsanleitung

Werbung

loading

Verwandte Anleitungen für Stihl MS 400 C-M

Inhaltszusammenfassung für Stihl MS 400 C-M

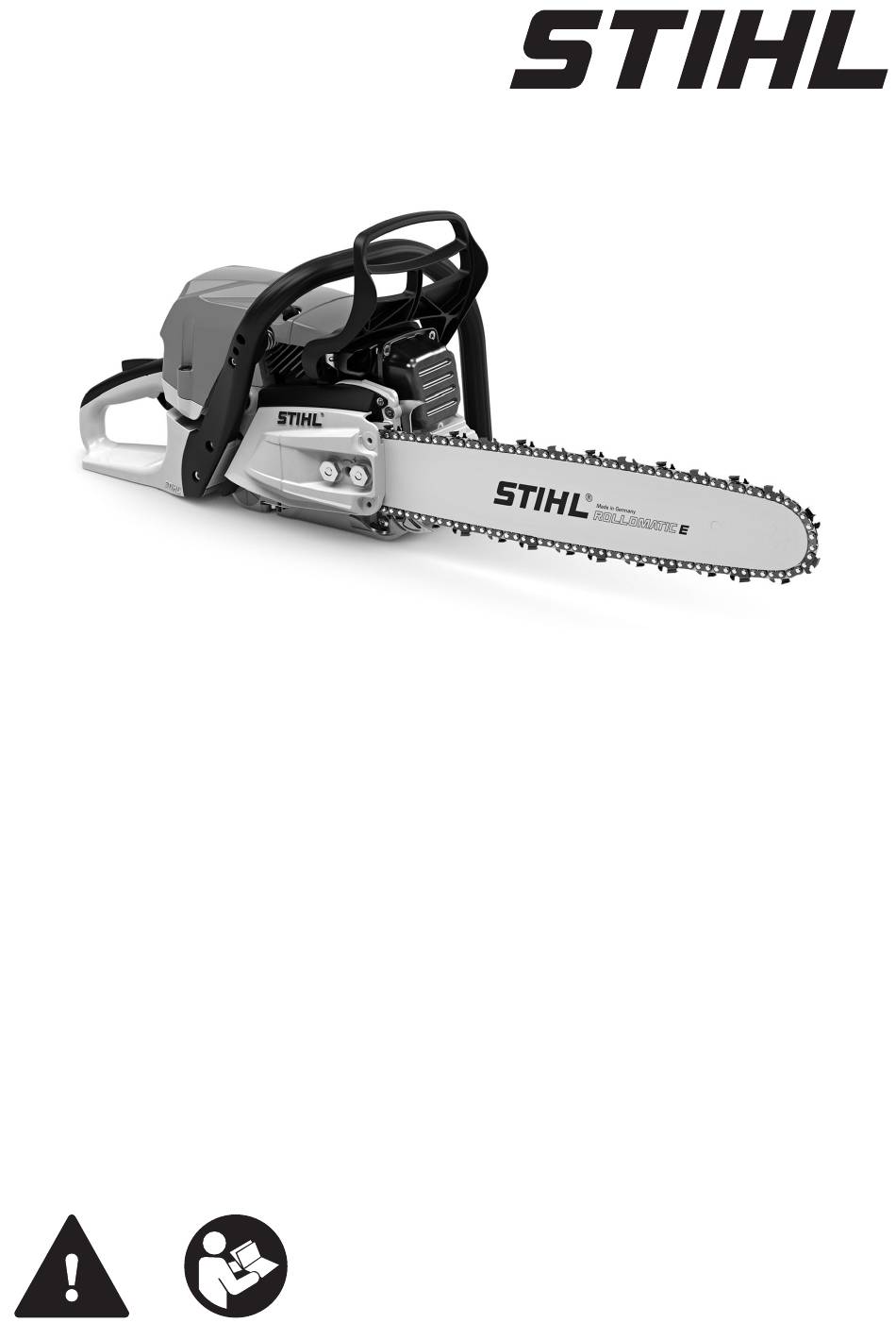

  • Seite 1 STIHL MS 400 C-M 2 - 31 2 - 31 2 - 31 Handleiding 31 - 63 31 - 63 31 - 63 Notice d’emploi 64 - 93 64 - 93 64 - 93 Gebrauchsanleitung...

  • Seite 2: Inhaltsverzeichnis

    EU-conformiteitsverklaring......30 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoef‐ ten van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

  • Seite 3: Overzicht

    3 Overzicht Nederlands Overzicht 8 Kettingtandwiel Het kettingtandwiel drijft de zaagketting aan. Kettingzaag 9 Kettingtandwieldeksel Het kettingtandwieldeksel dekt het ketting‐ tandwiel af en bevestigt het zaagblad op de kettingzaag. 10 Moeren De moeren bevestigen het kettingtandwiel‐ deksel op de kettingzaag. 11 Kap De kap dekt de motor af.

  • Seite 4: Veiligheidsinstructies

    Gebruik conform de voorschrif‐ Dit pictogram duidt de brandstoftank aan. De kettingzaag STIHL MS 400 C‑M dient voor Dit pictogram duidt de olietank voor zaag‐ het zagen van hout en voor het snoeien en vel‐ kettingolie aan.

  • Seite 5: Kleding En Uitrusting

    – De gebruiker is geïnstrueerd door een ■ Tijdens de werkzaamheden kan stof opdwar‐ STIHL dealer of een hiertoe vakkundig relen en kunnen er dampen ontstaan. Inge‐ persoon, voordat deze voor de eerste ademd(e) stof en dampen kunnen schadelijk keer de kettingzaag in gebruik neemt.

  • Seite 6: Veilige Staat

    ► Als de bedieningselementen niet functione‐ ■ Als de motor draait, stromen hete uitlaatgas‐ ren: Niet met de kettingzaag werken. sen uit de uitlaatdemper. Hete uitlaatgassen ► Alleen origineel STIHL toebehoren voor deze kunnen licht ontvlambare materialen ontsteken kettingzaag monteren. en branden veroorzaken.

  • Seite 7: Brandstof En Tanken

    ► Zaagketting correct aanscherpen/slijpen. nen schadelijk zijn voor het milieu. ► Indien er onduidelijkheden bestaan: contact ► De brandstof, benzine en tweetaktmotorolie opnemen met een STIHL dealer. niet morsen. ► De brandstof, benzine en tweetaktmotorolie Brandstof en tanken volgens voorschrift en milieuvriendelijk WAARSCHUWING afvoeren.
  • Seite 8 ► De werkzaamheden beëindigen en contact ► Als er vermoeidheidsverschijnselen optre‐ opnemen met een STIHL dealer. den: een werkpauze inlassen. ■ Tijdens de werkzaamheden kunnen trillingen ■ Als de motor draait, worden uitlaatgassen door de kettingzaag worden gevormd.
  • Seite 9 4 Veiligheidsinstructies Nederlands ► Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 2,5 boom‐ lengtes om het werkgebied houden. ► Afgebroken of dunne takken voor het vellen uit de kroon van de boom verwijderen. ► Als afgebroken of dunne takken niet uit de kroon van de boom kunnen worden verwij‐...
  • Seite 10 Nederlands 4 Veiligheidsinstructies Reactiekrachten 4.9.2 In het hout trekken 4.9.1 Terugslag Als met de onderzijde van het zaagblad wordt gewerkt, wordt de kettingzaag weggetrokken van Een terugslag kan door de volgende oorzaken de gebruiker. ontstaan: WAARSCHUWING – De ronddraaiende zaagketting maakt met het bovenste kwart gedeelte van de zaagbladneus ■...

  • Seite 11: Reiniging, Onderhoud En Reparatie

    4 Veiligheidsinstructies Nederlands ► De kettingzaag met beide handen vasthou‐ deren. De kettingzaag kan worden bescha‐ den. digd. ► Zo werken als in deze handleiding staat ► De kettingzaag schoon en droog opslaan. beschreven. 4.12 Reiniging, onderhoud en repa‐ ► Het zaagblad recht in de zaagsnede gelei‐ ratie den.

  • Seite 12: Motorzaag Klaarmaken Voor Gebruik

    ► Als de stappen niet kunnen worden uitge‐ voerd: de kettingzaag niet gebruiken en con‐ ► Het zaagblad met de zaagketting zo op de ket‐ tact opnemen met een STIHL dealer. tingzaag plaatsen dat aan de volgende voor‐ Motorzaag completeren waarden wordt voldaan: –...

  • Seite 13: Zaagketting Spannen

    6 Motorzaag completeren Nederlands Zaagkettingolie bijvullen ► Spanbout (3) zo ver rechtsom draaien tot de zaagketting tegen het zaagblad ligt. Hierbij de De zaagkettingolie zorgt voor de smering en de aandrijfschakels van de zaagketting in de koeling van de ronddraaiende zaagketting. groef van het zaagblad geleiden.

  • Seite 14: Kam Monteren

    Kettingrem lossen ► Opnieuw proberen de olietank te sluiten. ► Als de olietank nog steeds niet kan worden gesloten: niet met de kettingzaag werken en contact opnemen met een STIHL dealer. De kettingzaag verkeert niet in de veilige staat. Kam monteren ►...

  • Seite 15: Kettingzaag Tanken

    8 Brandstof mengen en kettingzaag vullen Nederlands ► Controleren dat het octaangetal van de ben‐ zine minimaal 90 RON bedraagt en het alco‐ WAARSCHUWING holpercentage van de benzine niet hoger is ■ Tijdens de werkzaamheden of in een zeer dan 10%. warme omgeving loopt de temperatuur van de ►...

  • Seite 16: Motor Starten En Afzetten

    ► Opnieuw proberen de brandstoftank te sluiten. ► Als de brandstoftank nog steeds niet kan wor‐ den gesloten: niet met de kettingzaag werken en contact opnemen met een STIHL dealer. De kettingzaag bevindt zich niet in de veilige staat. Motor starten en afzetten ►...

  • Seite 17: Motor Afzetten

    19.3. – De groef van het zaagblad is versmald of verbreed. ► Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dea‐ ► Gashendel (2) loslaten. ler. De motor gaat stationair draaien.

  • Seite 18: Kettingrem Controleren

    10.6 Kettingsmering controleren ► Als één en ander niet duidelijk is: verzoeken ► Motor starten en kettingrem lossen. wij u contact op te nemen met een STIHL dea‐ ► Zaagblad op een lichtgekleurd oppervlak rich‐ ler. ten. 10.4 Kettingrem controleren ►...

  • Seite 19: Zomerstand Instellen

    11 Met de motorzaag werken Nederlands De kapsluitdoppen (1) zijn vergrendeld. 11.3 Kettingzaag kalibreren Tijdens de werkzaamheden stelt de kettingzaag zich automatisch in op het optimale vermogen. Door een kalibrering kan de kettingzaag sneller worden ingesteld op het optimale vermogen. ►...

  • Seite 20: Olieopbrengst Instellen

    ► Als de motor weer afslaat: ► Kettingrem inschakelen. 11.6 Zagen ► Kettingzaag niet gebruiken en contact opne‐ men met een STIHL dealer. WAARSCHUWING De kettingzaag is defect. ► Zodra het motortoerental hoorbaar en merk‐ ■ Als er een terugslag optreedt kan de ketting‐...
  • Seite 21 11 Met de motorzaag werken Nederlands ► Aan het einde van de zaagsnede het gewicht – De boomkruin kan in het oog worden van de kettingzaag opvangen. gehouden. – Als de vluchtweg (B) op een helling ligt 11.7 Snoeien moet de vluchtweg (B) evenwijdig aan de helling lopen.
  • Seite 22 Nederlands 11 Met de motorzaag werken G Borglijst De borglijst steunt de boom en voorkomt voortijdig omvallen. De borglijst is 1/10 tot 1/5 van de stamdiameter breed. 11.8.4 Valkerf inzagen De valkerf bepaalt de richting waarin de boom valt. De nationale richtlijnen voor het aanbrengen van de valkerf moeten worden aangehouden.
  • Seite 23 11 Met de motorzaag werken Nederlands 11.8.7 Normale boom met kleine stamdiame‐ ter vellen Een normale boom wordt geveld door middel van een velsnede met veiligheidsband. Deze vel‐ snede moet worden uitgevoerd als de stamdia‐ meter kleiner is dan de werkelijke zaagblad‐ lengte van de motorzaag.

  • Seite 24: Na De Werkzaamheden

    Nederlands 12 Na de werkzaamheden ► De velsnede maken in de richting van de breuklijst. ► De velsnede maken in de richting van de borg‐ lijst. ► Wisselen naar de tegenoverliggende zijde van de stam. ► Kam ter hoogte van de velsnede achter de breuklijst aanbrengen en als draaipunt gebrui‐...

  • Seite 25: Opslaan

    ► Luchtfilter (3) wegnemen. ► Gebied rondom het kettingtandwiel met een ► Het grove vuil aan de buitenzijde van het vochtige doek of STIHL harsoplosmiddel reini‐ luchtfilter (3) afspoelen onder stromend water. gen. ► Als het luchtfilter (3) is beschadigd: Luchtfilter ►...

  • Seite 26: Bougie Reinigen

    ► De buiten- en binnenzijde van het luchtfil‐ met een vochtige doek. ter (3) inspuiten met STIHL speciaal reini‐ ► De bougie losdraaien. gingsmiddel of een reinigingsmiddel met ► De bougie schoonmaken met een vochtige een pH‑waarde hoger dan 12.

  • Seite 27: Bramen Verwijderen Van Zaagblad

    STIHL zaagbladrichter verwijderen. ► Als één en ander niet duidelijk is: verzoeken ► Dieptebegrenzer met behulp van een vlakke wij u contact op te nemen met een STIHL dea‐ vijl zo vijlen dat deze gelijkligt met het ler. STIHL vijlkaliber en evenwijdig aan de slijtage‐...

  • Seite 28: Storingen Opheffen

    De zaagketting staat ► Zaagketting correct spannen. te strak. Het neustandwiel van ► Het neustandwiel van het zaagblad met STIHL harso‐ het zaagblad is plosmiddel reinigen. geblokkeerd. Tijdens de werk‐ De zaagketting is niet ► Zaagketting correct aanscherpen/slijpen.

  • Seite 29: Technische Gegevens

    19 Technische gegevens Nederlands – Stationair toerental volgens ISO 11681: 2800 ± 50 1/min – Vrijgegeven bougies: NGK CMR6H van STIHL – Elektrodeafstand van de bougie: 0,5 mm – Gewicht bij lege brandstoftank, lege olietank, zonder zaagblad en zonder zaagketting: 5,8 kg –...

  • Seite 30: Combinaties Van Zaagbladen En Zaagkettingen

    23 EU-conformiteitsverklaring beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan. 23.1 Kettingzaag STIHL MS Originele STIHL onderdelen en origineel STIHL 400 C‑M...

  • Seite 31: Préface

    La présente Notice d'emploi Bij volmacht vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environne‐ Dr. Jürgen Hoffmann, Hoofd productgegevens, - ment, pendant toute sa longue durée de vie.

  • Seite 32: Informations Concernant La Présente Notice D'emploi

    français 2 Informations concernant la présente Notice d'emploi Vue d'ensemble IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER Tronçonneuse PRÉCIEUSEMENT. Informations concernant la présente Notice d'emploi Marquage des avertissements dans le texte AVERTISSEMENT ■ Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
  • Seite 33 3 Vue d'ensemble français 8 Pignon 24 Bouchon du réservoir à carburant Le pignon entraîne la chaîne. Le bouchon du réservoir à carburant ferme le réservoir à carburant. 9 Couvercle de pignon Le couvercle de pignon recouvre le pignon et 25 Poignée de lancement fixe le guide-chaîne sur la tronçonneuse.

  • Seite 34: Prescriptions De Sécurité

    STIHL ou d'une autre nation prévue personne compétente. – L'utilisateur ne se trouve pas sous l'in‐ La tronçonneuse STIHL MS 400 C-M convient fluence de l'alcool, de drogues ou de pour le sciage du bois ainsi que pour l'ébran‐ médicaments.

  • Seite 35: Aire De Travail Et Voisinage

    ■ Des passants, des enfants et des animaux ne respectif. peuvent pas reconnaître et évaluer les dan‐ ► STIHL recommande de porter une visière gers de la scie à chaîne et des objets soule‐ protégeant le visage. vés et projetés par la scie à chaîne. Des pas‐...
  • Seite 36 : ne pas travailler avec la tronçon‐ ment. neuse. – La chaîne est correctement affûtée. ► Monter des accessoires d'origine STIHL des‐ – Les repères d'usure des dents de coupe sont tinés à cette tronçonneuse. visibles ► Monter le guide-chaîne et la chaîne comme AVERTISSEMENT décrit dans la présente Notice d'emploi.

  • Seite 37: Carburant Et Ravitaillement

    4 Prescriptions de sécurité français Carburant et ravitaillement matériels et des personnes risquent de subir des blessures très graves, voire mortelles. AVERTISSEMENT ► Si les vêtements ont été en contact avec de l'essence ou du mélange : changer de vête‐ ■...
  • Seite 38 ■ Lorsque l'utilisateur porte une protection audi‐ kage ne dépasse pas 30 jours (durée de tive et que le moteur est en marche, l'utilisa‐ stockage maximale pour le carburant STIHL teur peut moins bien percevoir et évaluer les MotoMix : 2 ans).
  • Seite 39 4 Prescriptions de sécurité français ► Si l'on constate des symptômes qui pour‐ trébucher, de tomber et de subir des blessures raient signaler une perturbation de l'irrigation graves. sanguine des mains : consulter un médecin. ► Ébrancher l'arbre en commençant par le pied ■...

  • Seite 40: Forces De Réaction

    français 4 Prescriptions de sécurité AVERTISSEMENT trop tôt. Cela peut causer des dégâts maté‐ riels et des personnes risquent de subir des ■ blessures très graves, voire mortelles. ► Ne pas entailler ou scier la charnière. ► Couper la patte de sécurité ou la patte de retenue en dernier.

  • Seite 41: Nettoyage, Entretien Et Réparation

    4 Prescriptions de sécurité français de perdre le contrôle de la tronçonneuse et de ► Assurer la scie à chaîne avec des sangles subir des blessures graves, voire mortelles. ou un filet, de telle sorte qu'elle ne risque ► Tenir fermement la tronçonneuse à deux pas de se renverser ou de se déplacer.

  • Seite 42: Préparatifs Avant L'utilisation De La Tronçon- Neuse

    : ne pas utiliser la tronçonneuse, mais Notice d'emploi. consulter un revendeur spécialisé STIHL. ■ Si l'on ne procède pas à la maintenance ou à Assemblage de la tronçon‐ la réparation de la tronçonneuse comme décrit dans la présente Notice d'emploi, il est pos‐...

  • Seite 43: Tension De La Chaîne

    6 Assemblage de la tronçonneuse français Le guide-chaîne (6) et la chaîne s'appliquent contre la tronçonneuse. ► Appliquer le couvercle de pignon (2) contre la tronçonneuse de telle sorte qu'il affleure avec la tronçonneuse. ► Visser et serrer fermement les écrous (1). 6.1.2 Démontage du guide-chaîne et de la chaîne...

  • Seite 44: Ravitaillement En Huile De Chaîne Adhésive

    à huile : ne pas travailler avec la adhésive et à ne pas remplir le réservoir tronçonneuse, mais consulter un revendeur d'huile jusqu'au bord. spécialisé STIHL. ► Si l'étrier du bouchon du réservoir à huile est La tronçonneuse n'est pas dans l'état requis rabattu : relever l'étrier.

  • Seite 45: Serrage Et Desserrage Du Frein De Chaîne

    JASO FB, JASO FC, JASO FD, ISO-L-EGB, Engagement du frein de chaîne ISO-L-EGC ou ISO-L-EGD. STIHL prescrit l'utilisation de l'huile HP ultra ou La tronçonneuse est équipée d'un frein de d'une huile moteur hautes performances de chaîne.
  • Seite 46 français 8 Composition du mélange et ravitaillement en carburant AVERTISSEMENT ■ Au cours du travail ou dans un environnement très chaud, la tronçonneuse chauffe. Suivant le type de carburant, l'altitude, la température ambiante et la température de la tronçon‐ neuse, le carburant se dilate et une surpres‐ sion peut s'établir dans le réservoir à...

  • Seite 47: Mise En Route Et Arrêt Du Moteur

    à carburant : ne pas travailler avec la tronçonneuse. tronçonneuse, mais consulter un revendeur – Tenir la tronçonneuse de la main gauche, spécialisé STIHL. par la poignée tubulaire, en entourant la poi‐ La tronçonneuse n'est pas dans l'état requis gnée tubulaire avec le pouce, et serrer la pour la sécurité.

  • Seite 48: Arrêt Du Moteur

    (1) à l'aide d'un gabarit d'affûtage ► Si la profondeur des traces d'usure dépasse la STIHL (2). Le gabarit d'affûtage STIHL doit cote a = 0,5 mm : ne pas utiliser la tronçon‐ convenir pour le pas de la chaîne.

  • Seite 49: Contrôle Du Frein De Chaîne

    STIHL. chaîne, mais consulter un revendeur spécia‐ La gâchette d'accélérateur est défectueuse. lisé STIHL. ► À l'aide d'un gabarit d'affûtage STIHL, vérifier Arrêt du moteur l'angle d'affûtage de 30° des dents de coupe. ► Mettre le moteur en marche.

  • Seite 50: Réglage Pour L'utilisation En Été

    français 11 Travail avec la tronçonneuse ► Enlever le capot (2). ► Extraire le tiroir (3). ► Tourner les verrous du capot (1) de 1/4 de tour dans le sens inverse des aiguilles d'une montre. ► Positionner le tiroir (3) de telle sorte que la ►...

  • Seite 51: Réglage Du Débit D'huile

    ► Engager le frein de chaîne. ► Ne pas utiliser la tronçonneuse, mais con‐ ► Tenir et mener la tronçonneuse de la main sulter un revendeur spécialisé STIHL. gauche, par la poignée tubulaire, et de la main La tronçonneuse est défectueuse.
  • Seite 52 français 11 Travail avec la tronçonneuse 11.6 Sciage AVERTISSEMENT ■ Si un rebond se produit, la tronçonneuse peut être projetée vers le haut et en direction de l'utilisateur. L’utilisateur risque de subir des blessures graves, voire mortelles. ► Scier en accélérant à fond. ►...
  • Seite 53 11 Travail avec la tronçonneuse français les prescriptions nationales spécifiques concer‐ nant l'exécution de l'entaille d'abattage. ► Si le tronc possède de gros renforts en bonne santé : scier les renforts tout d'abord à la verti‐ cale, puis à l'horizontale et les enlever. ►...
  • Seite 54 français 11 Travail avec la tronçonneuse 11.8.7 Abattage d'un arbre normal de faible diamètre de tronc Un arbre normal doit être abattu par une coupe d'abattage avec patte de sécurité. Choisir ce genre de coupe d'abattage si le diamètre du tronc est inférieur à...
  • Seite 55 11 Travail avec la tronçonneuse français ► Plonger le guide-chaîne en mortaise dans le ► Appliquer la griffe au niveau de la coupe d'abattage et l'utiliser comme pivot. plan de la coupe d'abattage jusqu'à ce qu'il ► Engager la tronçonneuse, à l'horizontale, dans réapparaisse de l'autre côté...

  • Seite 56: Après Le Travail

    ► Laisser la tronçonneuse refroidir. ► Arrêter le moteur et enclencher le frein de ► Nettoyer la tronçonneuse avec un chiffon chaîne. humide ou un produit STIHL dissolvant la ► Laisser la tronçonneuse refroidir. résine. ► Si la tronçonneuse est mouillée : laisser ►...

  • Seite 57: Nettoyage Du Filtre À Air

    STIHL dissolvant la résine. ► Nettoyer la zone située autour du pignon avec un chiffon humide ou avec un produit STIHL dissolvant la résine. ► Monter le capot (2). ► Tourner les verrous du capot (1) de ►...

  • Seite 58: Nettoyage De La Bougie

    à air (3) ► Monter le capot (2). s'encliquette. L'inscription « STIHL » est à l'horizontale. ► Tourner les verrous du capot (1) de ► Monter le capot (2). 1/4 de tour dans le sens des aiguilles d'une ►...

  • Seite 59: Ébavurage Du Guide-Chaîne

    Pour affûter correctement la chaîne, il faut être bien entraîné. Des limes STIHL, des outils d'affûtage STIHL, des affûteuses STIHL et la brochure « Affûtage des chaînes STIHL » facilitent l'affûtage correct de la chaîne. La brochure est mise à disposition à...

  • Seite 60: Ventilation De La Chambre De Combustion

    ► Tendre correctement la chaîne. fortement tendue. Le pignon de renvoi ► Nettoyer le pignon de renvoi du guide-chaîne avec le du guide-chaîne est produit STIHL dissolvant la résine. bloqué. Au cours du travail, La chaîne n'est pas ► Affûter correctement la chaîne.

  • Seite 61: Caractéristiques Techniques

    – Régime de ralenti suivant ISO 11681 : 2800 ± 50 tr/min AVERTISSEMENT – Bougies autorisées : NGK CMR6H de STIHL ■ Lorsqu'on tire sur la poignée de lancement – Écartement des électrodes de la bougie : alors que le contact de câble d'allumage est 0,5 mm débranché...

  • Seite 62: Émissions De Nuisances À L'échappement

    20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse Pour obtenir des informations sur le respect de la l'adresse Internet www.stihl.com/co2, dans les directive « Vibrations 2002/44/CE » concernant Caractéristiques techniques spécifiques au pro‐ les employeurs, voir www.stihl.com/vib. duit.

  • Seite 63: Pièces De Rechange Et Accessoires

    Le calcul du niveau de puissance acoustique rechange et d'accessoires d'autres fabricants et mesuré et du niveau de puissance acoustique c'est pourquoi STIHL se dégage de toute res‐ garanti a été effectué suivant une procédure ponsabilité quant à leur utilisation.
