Schritt 2: Montage des Sattels

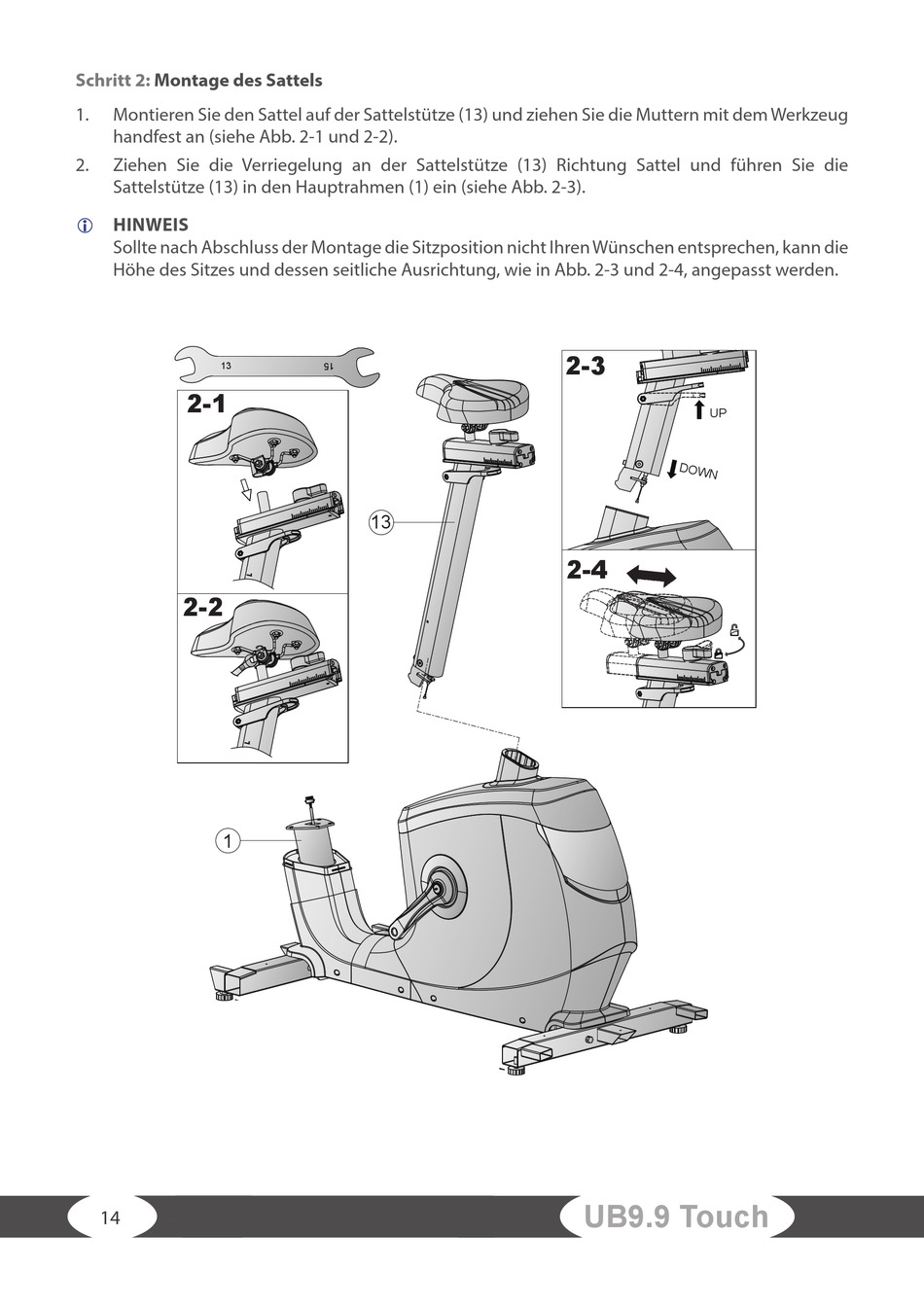

1. Montieren Sie den Sattel auf der Sattelstütze (13) und ziehen Sie die Muttern mit dem Werkzeug
handfest an (siehe Abb. 2-1 und 2-2).
2. Ziehen Sie die Verriegelung an der Sattelstütze (13) Richtung Sattel und führen Sie die
Sattelstütze (13) in den Hauptrahmen (1) ein (siehe Abb. 2-3).
HINWEIS
L
Sollte nach Abschluss der Montage die Sitzposition nicht Ihren Wünschen entsprechen, kann die
Höhe des Sitzes und dessen seitliche Ausrichtung, wie in Abb. 2-3 und 2-4, angepasst werden.
13
2-1
2-2
1
Step-2
14
13
2-3
2-4
