Beschreibung des DESKLINE Desk Frame 2
®
Der Desk Frame 2 (DF2) ist, wie der Name schon sagt, ein vollständiger Rahmen von LINAK . Er zeichnet sich
®
durch ein überarbeitetes Rahmenkonzept aus, das sich um einen neuen Oberrahmen namens „Beam" (Träger)
entwickelt hat. Der Träger enthält die gesamte Elektronik einschließlich des Motors und der gesamten Kabelver-
drahtung. Der DF2 lässt sich sehr schnell und intuitiv zusammenbauen, da die wenigen Teile so konstruiert sind,
dass sie entweder zusammengeklickt oder mit nur wenigen Schrauben befestigt werden können.
Der DF2 hat ein klares Design. Die Hubsäulen haben keine sichtbaren Gleiter und keine Bohrungen in den Profilen.
Die interne Verkabelung und der vorinstallierte Motor im Träger sorgen dafür, dass nur das Netzkabel und das
Kabel zur Tischplatte sichtbar sind. Der DF2 hat die bekannte LINAK Qualität und Leistung, ähnlich wie andere
dreiteilige Säulen. Der DF2 ist standardmäßig mit der neuen Antikollisionstechnologie Desk Sensor™ 1 ausge-
stattet, die sicherstellt, dass Kollisionen mit Hindernissen die Möbel nicht beschädigen. Der DF2 verwendet die
vorhandenen DESKLIFT™ Kufen zur Montage der Hubsäulen entweder auf oder in der Fußkonstruktion.
Die Verpackungsart sorgt für eine optimierte Logistik. Alle Hauptkomponenten sind einzeln verpackt und die
Menge ist abgestimmt.
Desk Frame 2
Plattenträger (x 2)
Träger
Säule (x 2)
Kufe (x 2)

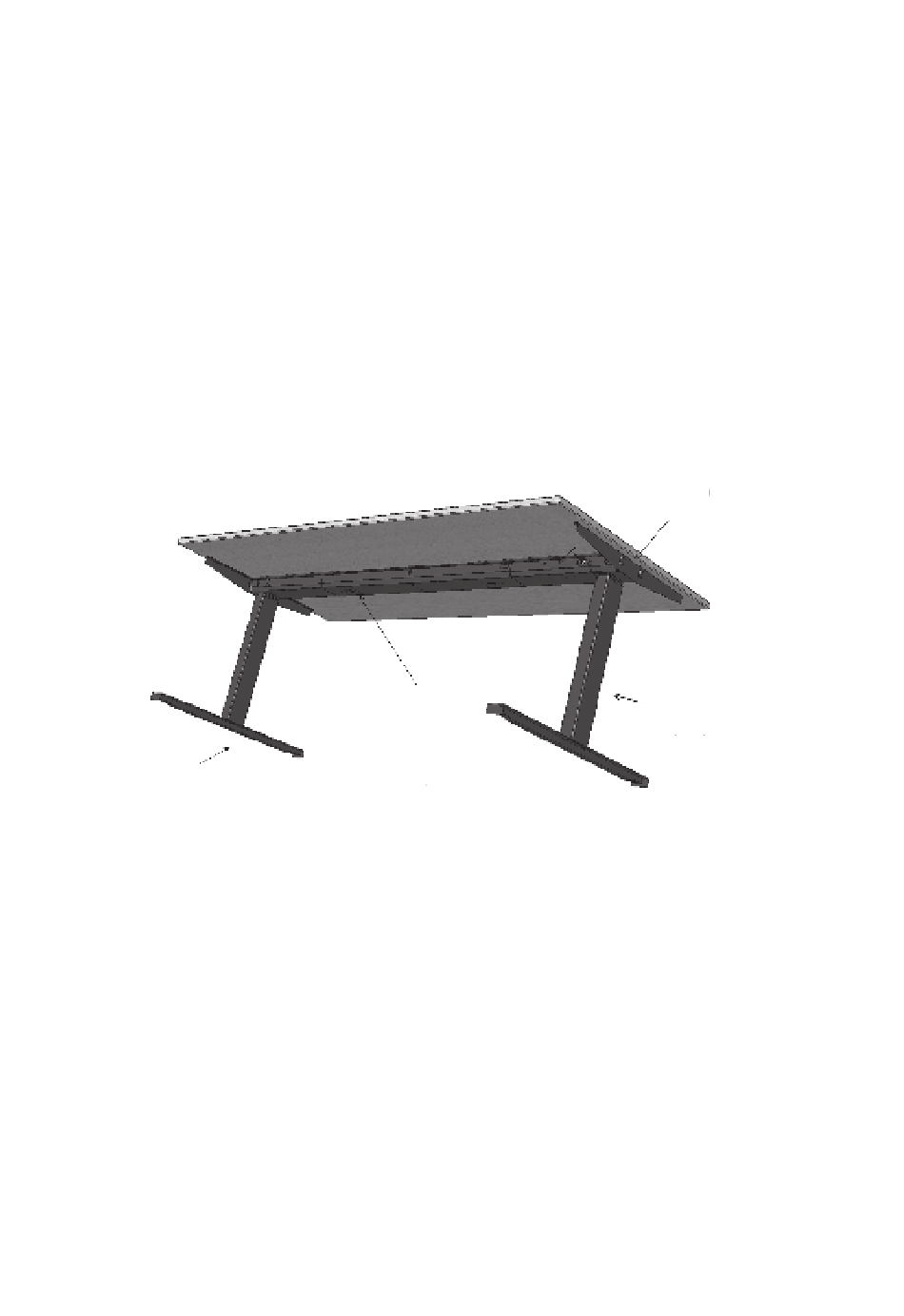

Abbildung 1: Benennung der DF2 Teile
Der DF2 kann mit einem Montagesatz geliefert werden, bestehend aus:
• 22 Befestigungsschrauben für den Träger und die Kabel (4,5 x 20 mm)
• 2 Befestigungsschrauben für das Desk Panel (4,0 x 35 mm)
• 3 Kabelklemmen (ø 6,6 mm)
