Transport und
Verpackung
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner. Für spätere
Reklamationen kann keine Gewähr-
leistung übernommen werden.
Gerätebeschreibung
Die Raumklimageräte RXT 351-
1051DC verfügen über ein REM-
KO RXT...DC AT Außenteil sowie
über ein Innengerät RXT...DC IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außen-
luft. Im Heizbetrieb kann im zu
beheizenden Raum am Innengerät
die vom Außenteil aufgenommene
Wärme abgegeben werden.
In beiden Betriebsarten passt sich
die erzeugte Leistung des Kom-
pressors exakt an den Bedarf an
und regelt so die Solltemperatur
mit minimalen Temperaturschwan-
kungen. Durch diese „Inverter-
Technik" wird zu konventionellen
Split-Systemen Energie eingespart
und die Schallemission auf ein be-
sonders geringes Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Gerät ist im In-
nenbereich sowohl zur Wandmon-
tage als auch zur Montage unter
der Decke konzipiert. Die Bedie-
nung erfolgt über eine Infrarot-
Fernbedienung. Das Außenteil
besteht aus einem Kältekreis mit
Kompressor, Verflüssiger in La-
mellenbauform, Verflüssigerven-
tilator, Umkehrventil und Elek-
tronisches Expansionsventil (RXT
521-1051DC). Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes. Das
Innengerät besteht aus Verdamp-
fer in Lamellenbauweise, Ver-
dampferventilator, Regelung und
Kondensatwanne.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittellei-
tungen, Kabelfernbedienung und
Kondensatpumpen erhältlich.
RXT 351 DC

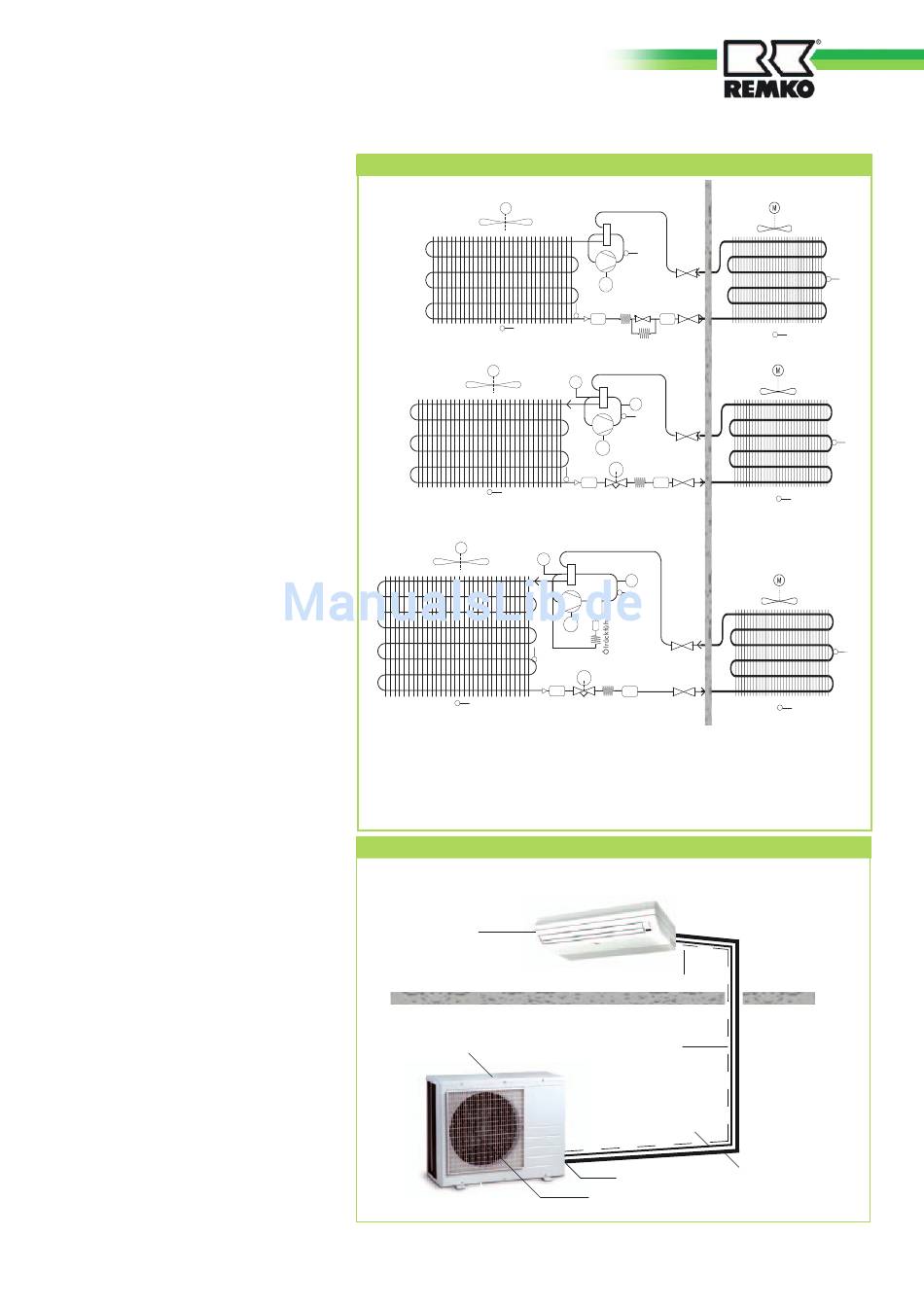

Schema Kältekreis Serie RXT 351-1051DC
Außenbereich
RXT 351 DC
M1
M
RXT 521 DC
T2
T 2
RXT 521-681 DC
M1
M
RXT 1051 DC
T2
T 2
RXT 1051 DC
M1
M
T2
T 2
M1 - Verflüssigerventilator
M2 - Kompressor
M3 - Verdampferventilator IT
V1 - Umschaltventil K/H
EEV - Elektr. Expansionsventil
PSH - Hochdruckwächter AT
Systemaufbau
Innenbereich Deckenmontage
Innengerät
Außenbereich
Außenteil
Kondensatleitung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
V1
T1
M2
M
T3
Filter
Filter
PSL
V1
PSH
P S H
T1
T 1
M2
M
T E
T3
Filter
EEV
PSL
V1
PSH
P S H
T1
T 1
M
M2
T3
T E
Filter
Filter
EEV
PSL - Niederdruckwächter AT
T1 - Sensor Heißgas AT
T2 - Sensor Lufteintritt AT
T3 - Sensor Verflüssiger AT
T4 - Sensor Lufteintritt IT
T5 - Sensor Verdampfer IT
Kondensatleitung
Steuerleitung
Netzzuleitung
Einspritzleitung
Absperrventil
Verflüssigerventilator
Innenbereich
M3
T5
T 5
T4
M3
T5
T 5
T4
M3
T5
T 5
T4
Saugleitung
