REMKO RXT...DC
Elektrischer Anschluß
Bei den Geräten RXT 351-1051DC
ist eine Netzzuleitung als Span-
nungsversorgung am Außenteil
und eine Steuerleitung zum In-
nenteil zu installieren und entspre-
chend abzusichern.
HINWEIS
Wir empfehlen die Steuer-
leitungen als abgeschirmtes
Kabel auszuführen.
ACHTUNG
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
Anschluß des Innengerätes
Bei dem Gerät ist eine sechsadrige
Steuerleitung vom Innengerät zum
Außenteil erforderlich.
Wir empfehlen, bauseitig einen
■
Haupt- / Reparaturschalter in
der Nähe des Außenteils zu
installieren.
Die Spannungsversorgung er-
■
folgt am Außenteil, das Innen-
gerät wird über die Steuerlei-
tung vom Außenteil zum
Innengerät versorgt.
Die Klemmleisten der Anschlüs-
■
se befinden sich auf der Innen-
seite des Gerätes.

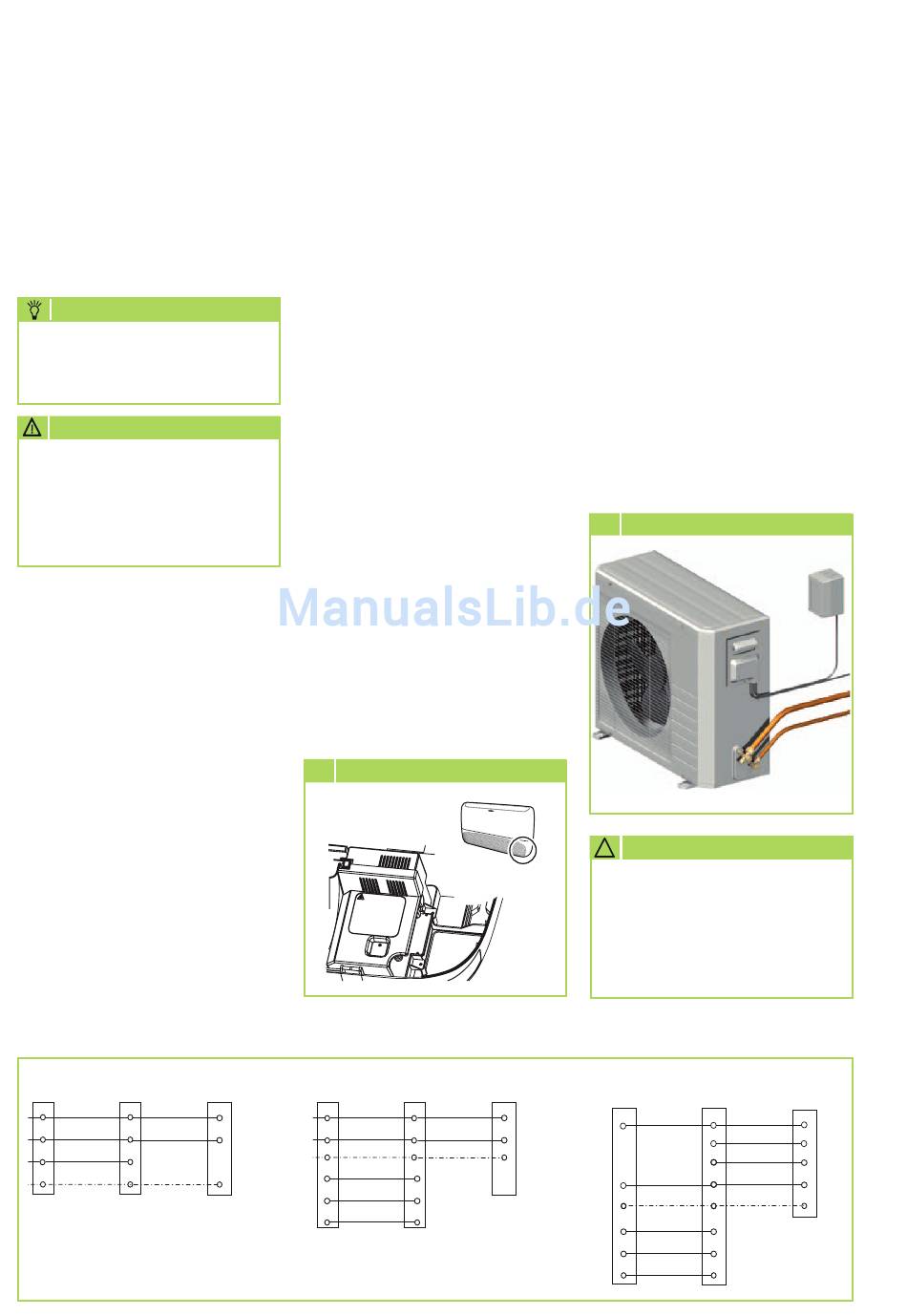

Elektrisches Anschlußschema
Anschluß RXT 351DC
Innengerät
Außenteil
L1
Außenleiter
L1
N
N
Neutralleiter
S
S
Datenleiter
Schutzleiter
Pe
Pe
Hinweis:
Der Stecker A-E unter der Blende ist für den Anschluss einer Kabel-Fernbedienung!
Klemmen X,Y,E werden nicht belegt !
Der beiliegende Festwiederstand wird nicht benötigt
22
Wird bei dem Gerät eine als
■
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Die Anschlußklemmleiste befin-
det sich auf der rechten Innen-
seite des Gerätes (Bild 12).
2. Verbinden Sie das Gerät mit
Steuerleitung vom Außenteil.
Siehe Kapitel „Elektrisches An-
schlußschema".
3. Bauen Sie das Gerät wieder
zusammen.
12
Anschluß des Innengerätes
Anschluß RXT 521-681DC
Innengerät
Netzzuleitung
L1
L1
N
N
230 V~,
50 Hz,
Pe
L1 / N / PE
P
Datenleiter
Pe
Q
Datenleiter
E
Datenleiter
Außenteil
Netzzuleitung
L1
Außenleiter
L1
230 V~,
N
Neutralleiter
N
50 Hz,
Pe
Pe
L1 / N / PE
Schutzleiter
P
Q
E
Anschluß des Außenteils
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die Abdeckung an
der Seitenwand.
2. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
gültigen Vorschriften aus.
3. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
Anschluß des Außenteiles
13
ACHTUNG
!
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
Anschluß RXT 1051DC
Innenteil
Außenteil
L1
L1
L2
L3
N
N
Pe
Pe
P
P
Q
Q
E
E
Netzzuleitung
L1
L2
L3
N
Pe
