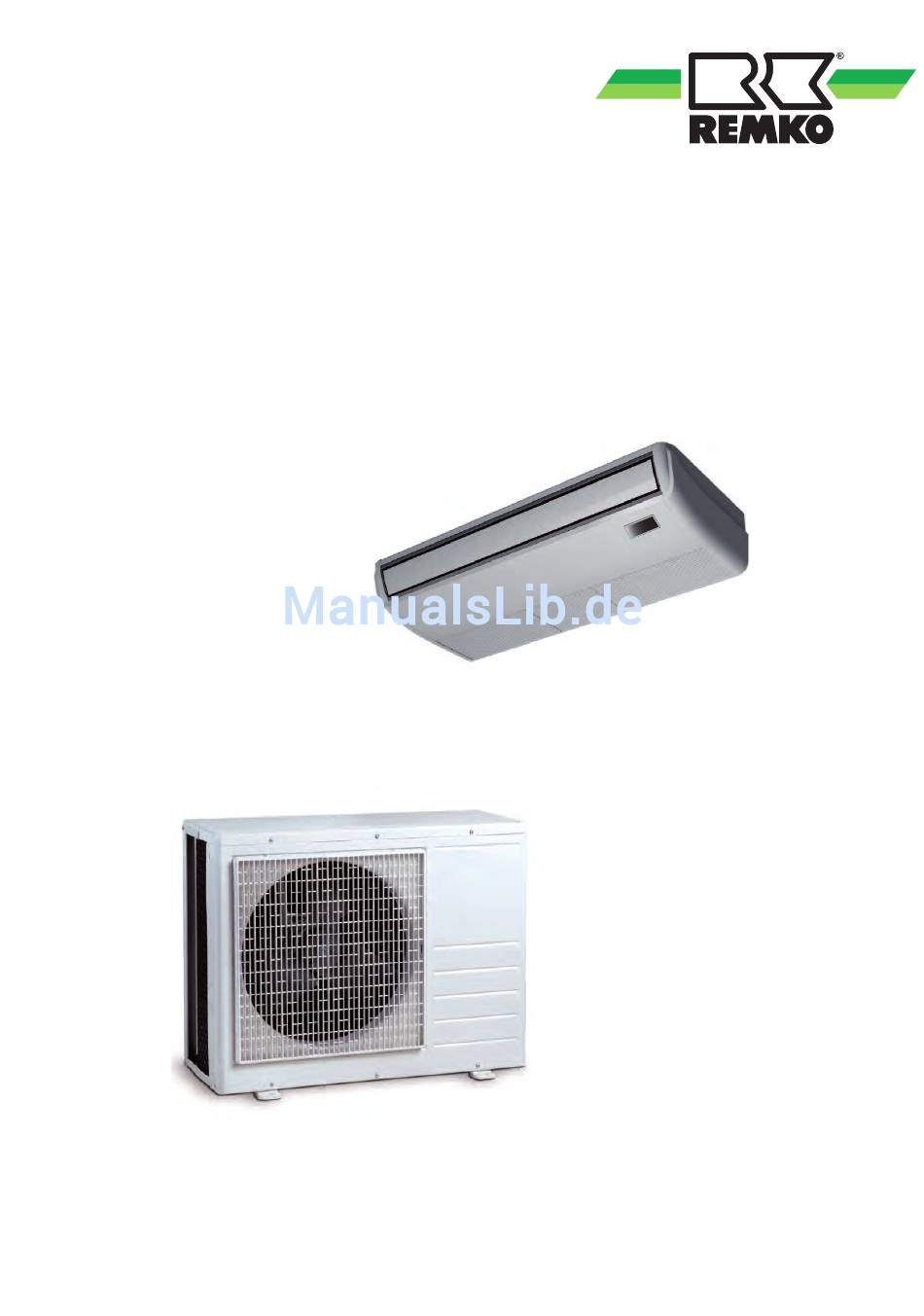

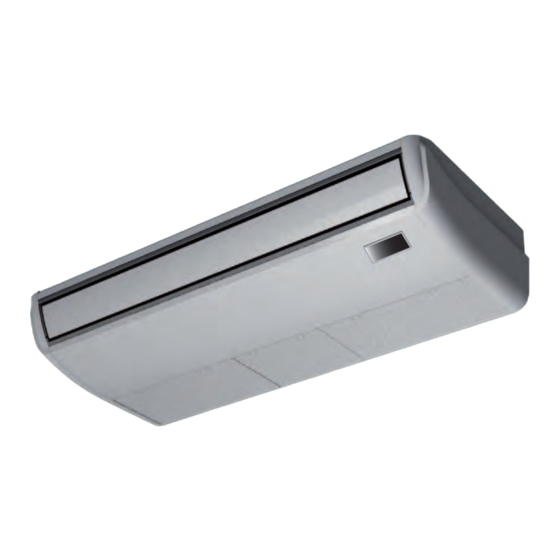

- Seite 1 Montage- und Betriebsanleitung REMKO RXT...DC RXT 522 DC, RXT 682 DC, RXT 1052 DC, RXT 1402 DC Inverter Wand-Deckentruhe in Split-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0038-2014-12 Version 3, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO RXT...DC Störungsbeseitigung, Kundendienst und Fehleranalyse..............50 12.1 Störungsbeseitigung und Kundendienst..................50 12.2 Fehleranalyse Innengerät......................53 12.3 Fehleranalyse Außenteil ......................55 12.4 Widerstände der Temperatursensoren..................64 12.5 Widerstände der Heißgassensoren..................... 65 Pflege und Wartung..........................67 Gerätedarstellung und Ersatzteillisten..................... 69 14.1 Gerätedarstellung Innengeräte....................69 14.2 Ersatzteilliste Innengeräte......................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan- gemieden wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO RXT...DC 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Entsorgung der Geräte und Komponenten „Gewährleistungsurkunde” vollständig ausgefüllt Bei der Fertigung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt werden ausschließlich recyclebare Materialien ver- hat. Die Gewährleistungsbedingungen sind in den wendet. Tragen Sie zum Umweltschutz bei, indem „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO RXT...DC Technische Daten 2.1 Gerätedaten Baureihe RXT 522 DC RXT 682 DC RXT 1052 DC RXT 1402 DC Inverter-Wand/Decken-Raumklimagerätekombination zum Betriebsweise Kühlen und Heizen 5,30 7,30 10,50 14,00 Nennkühlleistung (1,60-6,30) (3,20-7,60) (4,10-12,60) (5,00-16,10) Energieeffizienzgröße SEER Energieverbrauch,jährlich, Q Energieverbr. Kühlen, jährl. 500 h 2125 Energieeffizienzklasse Kühlen... - Seite 9 RXT 522 DC RXT 682 DC RXT 1052 DC RXT 1402 DC Zugehöriges Innengerät V/Ph/ Spannungsversorgung 230 / 1~ / 50 Einsatzbereich (Raumvol.) ca. Einstellbereich Raumtemperatur °C +17 bis +30 Arbeitsbereich °C +17 bis +32 600/750/ 1100/1250/ 1500/1850/ 1700/1900/ Luftvolumenstrom je Stufe m³/h...
- Seite 10 REMKO RXT...DC RXT 522 DC RXT 682 DC RXT 1052 DC RXT 1402 DC Zugehöriges Außenteil V/Ph/ Spannungsversorgung 230 / 1~ / 50 400 / 3~ /50 Arbeitsbereich Kühlen °C +5 bis +50 Arbeitsbereich Heizen °C +5 bis +24 Luftvolumenstrom, max.
-
Seite 11: Geräteabmessungen
2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen Außenteile RXT 522 DC-1402 DC AT Maße (mm) RXT 522 DC AT RXT 682 DC AT RXT 1052 DC AT 1369 RXT 1402 DC AT 1369 Innengeräte Abb. 2: Geräteabmessungen Innengeräte RXT 522 DC-1402 DC IT Maße (mm) -
Seite 12: Leistungskurven Heizen Und Kühlen
6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 3: Leistungskurven Heizen RXT 522 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 6,01 5,28... - Seite 13 Heizleistung RXT 682 DC 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 5: Leistungskurven Heizen RXT 682 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 8,67...
- Seite 14 REMKO RXT...DC Heizleistung RXT 1052 DC 15,00 14,00 13,00 12,00 11,00 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 7: Leistungskurven Heizen RXT 1052 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW...
- Seite 15 Heizleistung RXT 1402 DC 18,00 17,00 16,00 15,00 14,00 13,00 12,00 11,00 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 9: Leistungskurven Heizen RXT 1402 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C...
-
Seite 16: Aufbau Und Funktion
REMKO RXT...DC Aufbau und Funktion 3.1 Gerätebeschreibung Die Raumklimageräte RXT 522 DC-1402 DC ver- fügen über ein REMKO RXT...DC AT Außenteil sowie über ein Innengerät RXT...DC IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. -
Seite 17: Bedienung
Abb. 12: Schema Kältekreis Kühlbetrieb: 24 °C, Ventilatorgeschwindigkeit: Außenbereich AUTO Innenbereich Heizbetrieb: 26 °C, Ventilatorgeschwindigkeit: RXT 522 DC-682 DC AUTO RXT 1052 DC-1402 DC Verflüssigerventilator Durch Betätigen einer Taste der Infrarot-Fernbe- Kompressor dienung wird der manuelle Betrieb unterbrochen. Verdampferventilator IT Umschaltventil K/H EEV: Elektr. - Seite 18 REMKO RXT...DC Kabelfernbedienung VORSICHT! Anschluss der optionalen Kabelfernbedienung Der richtige Umgang mit Batterien Es gibt zwei Möglichkeiten: Batterien können Giftstoffe enthalten. Der Stecker zum Anschluss einer Kabelfern- bedienung befindet sich hinter der Blende bei Deshalb: der Displayplatine (Abb. 14). Das 5-adrige...
- Seite 19 Anzeige am Innengerät Taste „ON/OFF“ Die Anzeige LED‘s leuchten entsprechend den Mit dieser Taste nehmen Sie das Gerät in Betrieb. Einstellungen: Taste " " Mit dieser Taste wird die Temperatur auf bis zu 17 °C reduziert. Taste " " Mit dieser Taste wird die Temperatur auf bis zu 30 °C erhöht.
- Seite 20 REMKO RXT...DC Taste „SLEEP“ Taste „LOCK“ Nach Betätigen dieser Taste steigt im Kühlbetrieb Durch Drücken dieser Taste wird die Funktion Der die Solltemperatur innerhalb einer Stunde um 1 °C, Fernbedienung außer Kraft gesetzt. Nach im Heizbetrieb wird die Solltemperatur innerhalb erneutem Drücken kann die Fernbedienung wieder...
- Seite 21 Tastenfunktionen " " und " "-Tasten Die Übermittlung der Einstellungen wird durch ein Mit diesen Tasten kann die Solltemperatur in 1 °C kurz erscheinendes Symbol am Display angezeigt. Schritten nach oben oder unten verstellt werden. Der Temperaturbereich kann zwischen 17 °C - 30°C verändert werden.
- Seite 22 REMKO RXT...DC Taste "MODE" Modus "Automatik" Verwenden Sie die „Mode“-Taste um zwischen Im Modus "Automatik" wählt die Regelung selbst- Den einzelnen Betriebsarten zu wählen. ständig anhand der Raumtemperatur Tr und gewähltem Sollwert Ts zwischen Heiz- Umluft-oder Zur Verfügung stehen 5 Modi: Kühlbetrieb.
- Seite 23 Modus „Kühlen“ Modus „Heizen“ Im Modus „Kühlen“ wird die Raumluft auf die ein- Im Modus „Heizen“ haben Sie die Möglichkeit den gestellte Solltemperatur abgekühlt. Die Raum im Frühling und Herbst zu beheizen. Die gewünschte Raumtemperatur wird mit den „Temp“- gewählte Raumtemperatur wird mit den „Temp“- Tasten in 1 °C Schritten eingestellt.
- Seite 24 REMKO RXT...DC Taste „FAN“ „Follow-Me“ Funktion Funktion Mit dieser Funktion wird die Erfassung der Raum- temperatur vom Innengerät auf die Fernbedienung 1. Automatik verlegt. Die Messung der Temperatur an der Fern- bedienung wird dann in Intervallen an das Innen- 2. Niedrig gerät übermittelt.
- Seite 25 Taste „TIMER ON“ Taste „TIMER OFF“ Diese Taste ermöglicht das Gerät im ausgeschal- Diese Taste ermöglicht das Gerät im eingeschal- tetem Zustand in einen einstellbaren Intervall von tetem Zustand in einem einstellbaren Intervall von 30 Minuten (0,5h) einzuschalten. 30 Minuten (0,5h) auszuschalten. TIMER TIMER 3 sec.
- Seite 26 REMKO RXT...DC Taste „TURBO/SELFCLEAN“ Taste „RESET“ Durch Betätigung der „TURBO/SELFCLEAN“ Mit dieser versenkten Taste kann die Fernbedie- Taste wird die maximale Ventilatorstufe und der nung zurück gesetzt werden. Kompressor aktiviert. RESET TURBO SELF CLEAN Abb. 35: Taste "Reset" Abb. 33: Taste "Turbo"...
-
Seite 27: Montageanweisung Für Das Fachpersonal
Montageanweisung für Verwenden Sie (gilt nur für Deckenkassetten) vier Abhängungen und die dazugehörigen das Fachpersonal Haken als Aufhängung der Deckenkassette. Verwenden Sie den im Lieferumfang enthal- 5.1 Wichtige Hinweise vor der tenden isolierten Kondensatschlauch als Über- Installation gangsstück auf den weiterführenden Konden- satablauf. -
Seite 28: Wahl Des Installationsortes
REMKO RXT...DC 5.4 Wahl des Installationsortes Wind Wird das Gerät vorwiegend in windigen Gegenden Innengerät installiert, ist darauf zu achten, dass der austre- Das Innengerät ist für eine waagerechte Wand- tende Warmluftstrom mit der Hauptwindrichtung montage unterhalb von Fenstern konzipiert. Es ist abgetragen wird. - Seite 29 Aufstellung im Gebäudeinneren Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des Sorgen Sie für eine ausreichende Wärmeab- im Raum aufzustellenden Außenteiles verfügt fuhr, wenn das Außenteil im Keller, auf dem und der eventuelle zusätzliche Druckverluste Dachboden, in Nebenräumen oder Hallen auf- durch Luftkanäle kompensieren kann gestellt wird (Abb.
-
Seite 30: Mindestfreiräume
Reparaturarbeiten und zum anderen für mittel-, Kondensat- und Steuerleitungen können die optimale Luftverteilung vorzusehen. genutzt werden. Mindestfreiräume Außenteile RXT 522 DC-1402 DC AT Abb. 41: Mindestfreiräume Außenteil 1: Lufteintritt / 2: Luftaustritt Abb. 43: Anschlussvarianten Maße RXT 522 DC-1402 DC AT A: Kältemittelleitungen... -
Seite 31: Installation
Installation Deckenmontage Das Gerät wird unter Beachtung der im vorderen 6.1 Installationsvorbereitung Bereich befindlichen Luftaustrittsseite, über die integrierte Deckenhalterung befestigt. Demontage des Lufteintrittsgitters Markieren Sie gemäß den Abmessungen der Wandhalterung die Befestigungspunkte an HINWEIS! statisch zulässigen Bauwerksteilen. Die Installation darf nur durch autorisiertes Entfernen Sie ggf. -
Seite 32: Anschluss Der Kältemittelleitungen
REMKO RXT...DC 6.3 Anschluss der Kältemittellei- Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von tungen Innengerät und Außenteil. Der bauseitige Anschluss der Kältemittelleitungen Entnehmen Sie die erforderlichen Rohrquer- erfolgt auf der Rückseite der Geräte. schnitte bitte der Tabelle „Technische Gegebenenfalls ist an den Innengeräten eine... - Seite 33 Kennzeichnen Sie die Kältemittelleitungen (Einspritz- und Saugleitung) sowie die zugehö- rige elektrische Steuerleitung jedes Innenge- rätes mit einem Buchstaben. Schließen Sie die Leitungen nur an die Anschlüsse an, die zuei- nander gehören. HINWEIS! Achten Sie unbedingt auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die Anschlüsse der einzelnen Kreise dürfen unter- einander nicht vertauscht werden.
-
Seite 34: Zusätzliche Hinweise Zum Anschluss Der Kältemittelleitungen
REMKO RXT...DC 6.5 Dichtigkeitskontrolle Sind alle Verbindungen hergestellt, wird die Mano- meterstation wie folgt an den entsprechenden Schraderventilanschlüssen angeschlossen, sofern vorhanden: rot = kleines Ventil = Hochdruck blau = großes Ventil = Saugdruck Nach erfolgtem Anschluss wird die Dichtigkeitsprü- fung mit getrocknetem Stickstoff durchgeführt. -
Seite 35: Kältemittel Hinzufügen
über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entspre- chend der nachstehenden Tabelle, zu ergänzen: Bis einschl. Ab 5m bis max. Länge RXT 522 DC 11 g/m RXT 682 DC 0 g/m RXT 1052 DC 30 g/m... - Seite 36 Unter dem Gerät sollte eine Kondensatwanne montiert werden, die das anfallende Kondensat Gesicherte Ableitung bei Undichtigkeiten ableiten kann. Mit dem REMKO Ölabscheider OA 2.2 werden die Die bauseitige Kondensatleitung ist mit einem unten aufgeführten Forderungen der regionalen Gefälle von min. 2 % zu verlegen. Gegebenen- Vorschriften und Gesetze erfüllt.
-
Seite 37: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Hinweise 8.2 Anschluss des Innengeräts Bei den Geräten ist eine Netzzuleitung als Span- Bei dem Gerät ist eine sechsadrige Steuerleitung nungsversorgung am Außenteil und eine Steuerlei- vom Innengerät zum Außenteil erforderlich. tung zum Innenteil zu installieren und entspre- Wir empfehlen, bauseitig einen Haupt- / Repa- chend abzusichern. -
Seite 38: Anschluss Des Außenteils
Abb. 54: Anschluss des Außenteils 8.4 Elektrisches Anschlussschema Anschluss RXT 522 DC-682 DC 230V/1~/50 Hz 230V/1~/50 Hz Abb. 55: Elektrisches Anschlussschema A: Außenteil RXT 522 DC-682 DC AT B: Innengeräte RXT 522 DC-682 DC IT 1: Netzzuleitung 2: Kommunikationsleitungen 3: Keine Belegung... - Seite 39 Anschluss RXT 1052 DC-1402 DC 230V/1~/50 Hz 400V/3~/50 Hz Abb. 56: Elektrisches Anschlussschema A: Außenteil RXT 1052 DC-1402 DC AT 2: Kommunikationsleitungen B: Innengeräte RXT 1052 DC-1402 DC IT 3: Keine Belegung 1: Netzzuleitung...
-
Seite 40: Elektrisches Schaltschema
CN1 8 CN21 CN14 CN11 11 12 DC-FAN-15A(PS21964).D.13.MP1-1 202302130896 CN13 Abb. 57: Elektrisches Schaltschema Haupt- und Iverterplatine RXT 522 DC-682 DC IT A: Hauptplatine Anschluss Kabelfernbedienung B: Inverterplatine 10: Klemmenkontakt (schwarz) / Anschluss Kabelfernbedienung (optional) Netzzuleitung (N/L2) Anschlussmöglichkeit MCC-1 Controller 11: Lüfter... - Seite 41 Innengeräte RXT 1052 DC-1402 DC IT CE-KFR105T1/BP3N1Y-D.18.NP1-2 202302141035 CN15 CN16 ENC1 CN24 CN10A CN22 CN1 8 CN21 202302130896 DC-FAN-15A(PS21964).D.13.MP1-1 CN13 Abb. 58: Elektrisches Schaltschema Haupt- und Iverterplatine RXT 1052 DC-1402 DC IT A: Hauptplatine Anschluss Kabelfernbedienung B: Inverterplatine 10: Klemmenkontakt (schwarz) / Anschluss Kabelfernbedienung (optional) Netzzuleitung (N/L2) Anschlussmöglichkeit MCC-1 Controller...
- Seite 42 T30A 250VAC FUSE2 CE-KFR80W/BP2T4N1-310(B):D:13:MP1 202302130890 CN12 CN11 Abb. 59: Elektrisches Schaltschema Haupt- und Iverterplatine RXT 522 DC AT A: Hauptplatine 10: Verbindung zur Inverterplatine B: Inverterplatine (Kontakte CN 11, CN 12) Verbindung zur Inverterplatine (Kontakt CN 4) 11: Zuleitung Innengerät (rot), Kontakt L, (L1) Verbindung zur Inverterplatine (Kontakt CN 5) 12: Zuleitung Innengerät (schwarz), Kontakt N, (L2)
- Seite 43 Außenteile RXT 682 DC AT 202302130895 CE-KFR80W/BP3T4N18 (DC MOTOR)-310.D.03.WP1-1 CE-KFR80W/BP2T4N1-310(B):D:13:MP1 202302130890 CN12 CN11 Abb. 60: Elektrisches Schaltschema Haupt- und Iverterplatine RXT 682 DC AT A: Hauptplatine 10: Verbindung zur Inverterplatine B: Inverterplatine (Kontakte CN 11, CN 12) Verbindung zur Inverterplatine (Kontakt CN 4) 11: Zuleitung Innengerät (rot), Kontakt L, (L1) Verbindung zur Inverterplatine (Kontakt CN 5) 12: Zuleitung Innengerät (schwarz), Kontakt N, (L2)
- Seite 44 REMKO RXT...DC Außenteil RXT 1052 DC AT CE-KFR160W/BP3T1SN1-5A0.D.13.WP1-1 202302141041 CN29 CN30 CN31 CN24 CN23 CN25 CN15 CN39 CN38 DSP1 Test Port CN11 CN34 CN12 Abb. 61: Elektrisches Schaltschema Hauptplatine RXT 1052 DC AT Verbindung zur Leistungsplatine (Kontakt CN 7) Sensor Außentemperatur, Sensor Verflüssiger Kurbelwannenheizung 10: Temperatursensor der Kühlplatte für die...
- Seite 45 Außenteil RXT 1402 DC AT CE-KFR160W/BP3T1SN1-5A0.D.13.WP1-1 202302141041 CN29 CN26 CN30 CN31 CN27 CN21 CN20 CN24 CN23 CN25 CN19 CN18 CN15 DSP1 Test Port CN11 CN34 CN12 Abb. 62: Elektrisches Schaltschema Hauptplatine RXT 1402 DC AT Verflüssigerlüfter (FAN 1) Sensor Außentemperatur, Sensor Verflüssiger Verbindung zur Leistungsplatine (Kontakt CN 7) 10: Temperatursensor der Kühlplatte für die Verflüssigerlüfter (FAN 2)
- Seite 46 REMKO RXT...DC Außenteile RXT 1052 DC-1402 DC AT 202302141078 CE-KFR160W/BP3T1SN1-5A0.13.DP1-1 CN14 CN13 CN12 CN17 CN15 Abb. 63: Elektrisches Schaltschema Leistungsplatine RXT 1052 DC-1402 DC AT 1: Klemmenkontakt 3 7: Verbindung mit der Klemmenleiste XT1 2: Klemmenkontakt 2 (Kontakt L2) 3: Klemmenkontakt 1...
-
Seite 47: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil im Kühlbetrieb. Nach erfolgreicher Dichtigkeitskontrolle ist die Funktionsprüfung des Innengerätes und aller Vakuumpumpe mittels der Manometerstation an Programmabläufe. den Ventilanschlüssen des Außenteiles (siehe Kontrolle der Oberflächentemperatur der Saug- Kapitel „Dichtigkeitskontrolle“) anzuschließen und leitung und Ermittlung der Verdampferüberhit- ein Vakuum zu erzeugen. - Seite 48 REMKO RXT...DC Funktionstest des Betriebsmodus Kühlen und Prüfen Sie die Funktion der Kondensatlei- Heizen tung, indem Sie in die Kondensatwanne des- tilliertes Wasser gießen. Es empfiehlt sich Nehmen Sie die Verschlußkappen von den hierzu eine Schnabelflasche zu verwenden, Ventilen. die das Wasser in die Kondensatwanne ein- leiten kann.
-
Seite 49: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 50: Störungsbeseitigung, Kundendienst Und Fehleranalyse
REMKO RXT...DC Störungsbeseitigung, Kundendienst und Fehleranalyse 12.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 51 Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren...
- Seite 52 REMKO RXT...DC Störanzeige am Innengerät Display Ursache Was ist zu tun? Kommunikationsfehler zwischen Außenteil und Elektr. Verbindungsleitungen kontrollieren Innengerät Temperatursensor T1 defekt Wiederstand und Temperatur am Sensor kon- Temperatursensor T2 defekt trollieren Temperatursensor T2B defekt Schwimmerschalter Kondensatwanne hat Kondensatablauf kontrollieren...
-
Seite 53: Fehleranalyse Innengerät
12.2 Fehleranalyse Innengerät 1. Display zeigt E2 oder E3: Fehler des Verdampferfühlers oder des Raumtemperaturfühlers Ist der Widerstand des Verdampferfühlers NEIN okay? ( Ä Kapitel 12.4 „Widerstände der Tem- Temperatursensor austauschen peratursensoren“ auf Seite 64) Ist der Widerstand des Raumfühlers okay? NEIN Ä... - Seite 54 REMKO RXT...DC 3. Display zeigt EE: Schwimmerschalter / Kondensatpumpe Stellen Sie am Innengerät den Kühlmodus ein und lassen Sie die Anlage so ein paar Minuten laufen. Ist der Fehler weiterhin vorhanden? Arbeitet der Schwimmerschalter ordnungs- NEIN Schwimmerschalter austauschen. Fehler gemäß?
-
Seite 55: Fehleranalyse Außenteil
12.3 Fehleranalyse Außenteil Störcode Fehlerbeschreibung Was ist zutun? DISPLAY Ä „1. Fehlercode E0 : EEPROM Fehler“ EEPROM- Fehler auf Seite 56 Kommunikationsfehler zwischen Innengerät Ä Tabelle auf Seite 56 und Außenteil Ä „3. Fehlercode E3: Kommunikationsfehler Kommunikationsfehler Haupt- und Inverterpla- tine auf Platine des Außengerätes“... - Seite 56 REMKO RXT...DC 1. Fehlercode E0 : EEPROM Fehler NEIN Ist das EEPROM korrekt eingebaut? EEPROM korrekt einbauen Hauptplatine Außenteil austauschen 2. Fehlercode E2: Kommunikationsfehler zwischen Innengerät und Außenteil NEIN Liegt am Innengerät Spannung an? Stellen Sie die Spannungsversorgung her NEIN Sind die DIP-Schalter auf der Platine richtig ein- DIP-Schalter neu einstellen und für 5 min...
- Seite 57 3. Fehlercode E3: Kommunikationsfehler auf Platine des Außengerätes Blinkt die LED1 auf der Hauptplatine des Hauptplatine austauschen Außengerätes? NEIN Ist die elektrische Verbindung zwischen der NEIN Leistungsplatine und CN4 der Hauptplatine Stellen Sie eine korrekte Verbindung her okay? Entfernen Sie die elektrische Verbindung zwi- schen der Leistungsplatine und CN4 der Haupt- Hauptplatine austauschen platine.
- Seite 58 REMKO RXT...DC 4. Fehlercode E4: Fehler des Außentemperaturfühlers T4 oder des Verflüssigersensors T3 Ist der Verflüssigersensor korrekt ange- NEIN Verflüssigersensor korrekt anschließen schlossen? Messen Sie den Widerstand des Sensors. NEIN Ä Kapitel 12.4 „Widerstände der Temperatur- Sensor austauschen sensoren“ auf Seite 64) Widerstand okay? NEIN Ist der Außentemperaturfühler korrekt ange-...
- Seite 59 6. Fehlercode P1: Hochdruckstörung Ist die Verbindungsleitung NEIN vom Hochdruckschalter Verbindung korrigieren zur Hauptplatine okay? Hochdruckschalter ist eventuell defekt Hochdruckschalter auf der Platine überbrücken. Hochdruckschalter austau- Funktioniert das Gerät schen jetzt? NEIN Kältemittelleitungen Ist die Außentemperatur zu Gerät abschalten überprüfen hoch? NEIN NEIN...
- Seite 60 REMKO RXT...DC 7. Fehlercode P2: Niederdruckstörung Ist die Verbindungsleitung NEIN vom Niederdruckschalter Verbindung korrigieren zur Hauptplatine okay? Niederdruckschalter ist eventuell defekt Niederdruckschalter auf der Platine überbrücken. Niederdruckschalter austau- Funktioniert das Gerät schen jetzt? NEIN Kältemittelleitungen Ist die Außentemperatur zu Gerät abschalten überprüfen...
- Seite 61 8. Fehlercode P3: Überstromschutz Kompressor angesprochen Beträgt der Eingangsstrom mehr als 20A? NEIN Kältemittelleitungen prüfen Ist die Außentemperatur zu hoch? Gerät abschalten NEIN Ist die Ventilatorfunktion des Außengeräts NEIN Ventilatorfunktion sicherstellen okay? Register des Außengerätes säubern Ist das Register des Außengeräts verschmutzt? NEIN Kältemittel absaugen, Leitung austauschen / Sind die Kältemittelleitungen verstopft oder...
- Seite 62 REMKO RXT...DC 10. Fehlercode P5: Temperatur am Verflüssiger zu hoch Ist die Verflüssigeraust- Ist die Außentemperatur rittstemp. Höher als zu hoch? 65°C? Gerät abschalten NEIN Überprüfen sie den Widerstand des Fühler. Ä Kapitel 12.4 „Wider- NEIN NEIN Fühler austauschen stände der Temperatur- sensoren“...
- Seite 63 11. Fehlercode P6: Leistungsplatine IPM Schutzabschaltung NEIN Für korrekte Span- nungszufuhr sorgen Beträgt die Eingangsspannung Ist der Spannungsbereich NEIN zwischen P und N des IPM- zwischen P und N des Moduls 230V / Frequenz 50 IPM- Moduls okay? Sind alle elektrischen Lei- tungen korrekt ange- schlossen? NEIN...
-
Seite 64: Widerstände Der Temperatursensoren
REMKO RXT...DC 12.4 Widerstände der Temperatur- Temp. Widerstand kΩ sensoren (°C) R(t) normal Temp. Widerstand kΩ 18.554 17.743 16.955 (°C) R(t) 17.636 16.888 16.160 normal 16.769 16.079 15.406 116.539 106.732 96.920 15.949 15.313 14.691 110.231 100.552 91.451 15.174 14.588 14.014 103.743... -
Seite 65: Widerstände Der Heißgassensoren
Temp. Widerstand kΩ Temp. Widerstand kΩ (°C) (°C) R(t) R(t) normal normal 3.925 3.735 3.550 1.118 1.041 0.966 3.776 3.590 3.409 1.082 1.007 0.934 3.632 3.451 3.274 1.047 0.974 0.903 3.495 3.318 3.146 1.014 0.942 0.874 3.363 3.191 3.023 0.982 0.912 0.845 3.237... - Seite 66 REMKO RXT...DC °C kΩ °C kΩ °C kΩ °C kΩ 222.8 42.33 10.99 3.927 211.4 40.57 10.61 3.812 200.7 38.89 10.25 3.702 190.5 37.3 9.902 3.595 180.9 35.78 9.569 3.492 171.9 34.32 9.248 3.392 163.3 32.94 8.94 3.296 155.2 31.62 8.643...
-
Seite 67: Pflege Und Wartung
Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger So gewährleisten Sie jederzeit die Betriebssi- Grundvoraussetzungen gewährleisten einen stö- cherheit der Anlage! rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. Bei Anlagen mit Ganzjahresbetrieb (z.B.Ser- verräume) sind die Wartungsintervalle entspre- GEFAHR! chend zu kürzen. - Seite 68 REMKO RXT...DC Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt.
-
Seite 69: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte Abb. 68: Gerätedarstellung RXT 522 DC-1402 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 70: Ersatzteilliste Innengeräte
REMKO RXT...DC 14.2 Ersatzteilliste Innengeräte Bezeichnung RXT 522 DC RXT 682 DC RXT 1052 DC RXT 1402 DC Ab Seriennummer: 1320... 1323... 1321... 1322... Vorderwand komplett 1112600 1112600 1112614 1112614 Luftfilter, Satz 1112601 1112601 1116221 1116221 Platine, Display 1112602 1112602... -
Seite 71: Gerätedarstellung Außenteile
14.3 Gerätedarstellung Außenteile Abb. 69: Gerätedarstellung RXT 522 DC-1402 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 72: Ersatzteilliste Außenteile
REMKO RXT...DC 14.4 Ersatzteilliste Außenteile Bezeichnung RXT 522 DC RXT 682 DC RXT 1052 DC RXT 1402 DC Ab Seriennummer: 1320... 1323... 1321... 1322... Vorderwand 1111935 1111900 1111917 1111917 Ventilatorflügel, Verflüssiger 1111936 1111901 1111918 1111918 Ventilatormotor, Verflüssiger 1111937 1111902 1111919 1111952 Verflüssiger... -
Seite 73: Index
Index Anzeige am Innengerät ....19 Ölrückführungsmaßnahmen ....30 Außerbetriebnahme Befristete . - Seite 74 REMKO RXT...DC...
- Seite 76 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
