REMKO RKL 300 S-Line Montageanleitung Und Bedienungsanleitung
Verwandte Anleitungen für REMKO RKL 300 S-Line
Inhaltszusammenfassung für REMKO RKL 300 S-Line
- Seite 1 Montage- und Betriebsanleitung REMKO RKL 300, RKL 300 S-Line, RKL 360, RKL 360 S-Line Lokales Raumklimagerät Vor Beginn aller Arbeiten Anleitung lesen! 0058-2014-01 Version 2, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO RKL Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Die Geräte sollten mindestens einmal jährlich durch einen Fachkundigen auf ihre Arbeitssi- der Sicherheitshinweise cherheit und Funktion überprüft werden. Sicht- Die Nichtbeachtung der Sicherheitshinweise kann kontrollen und Reinigungen können vom sowohl eine Gefährdung für Personen als auch für Betreiber im spannungslosen Zustand durch- die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Bei der Fertigung der Geräte und Komponenten „Gewährleistungsurkunde” vollständig ausgefüllt werden ausschließlich recyclebare Materialien ver- an die REMKO GmbH & Co. KG zurückgesandt wendet. Tragen Sie zum Umweltschutz bei, indem hat. Die Gewährleistungsbedingungen sind in den Sie sicherstellen, dass Geräte oder Komponenten „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten RKL 300 RKL 360 Baureihe RKL 300 RKL 360 Betriebsweise Lokales Kompakt-Klimagerät zum Kühlen Nennkühlleistung Energieeffizienzklasse Kühlen Energieeffizienzgröße EER Energieverbrauch, stündlich kWh/60 min 1,13 1,33 Einsatzbereich (Raumvolumen), ca. m³ Einstellbereich Innengerät °C +18 - +30 +18 - +30 Arbeitsbereich Innengerät °C / %r.F. -
Seite 8: Aufbau Und Funktion

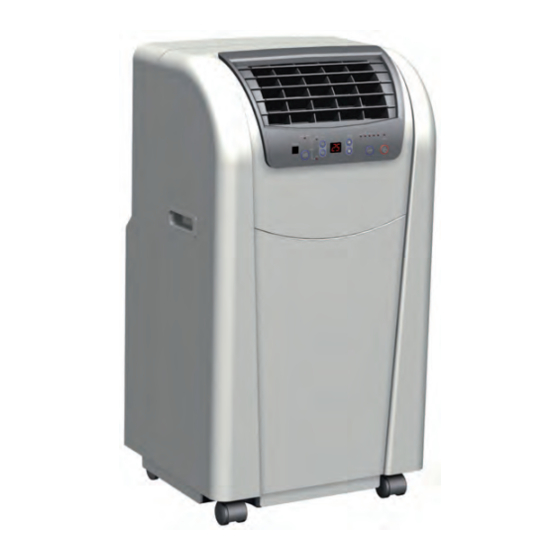

REMKO RKL Aufbau und Funktion Gerätebeschreibung Das lokale Klimagerät eignet sich besonders für den flexiblen Einsatz. Das lokale Raumklimagerät besteht aus einem Gerät zur Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch zur Abführung der Wärme. Das Innengerät nimmt die im zu küh- lenden Raum befindliche Wärme im Verdampfer... -
Seite 9: Bedienung
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. Abb. 3: Bedienungstableau Legende Taste „AUTO SWING“... - Seite 10 REMKO RKL Taste „COMP. ON“ Anzeige „DRAIN WATER“ Kühlleistung wird nur dann erzeugt, sofern der Das anfallende Kondensat wird in einem internen Kompressor aktiv ist. Bei Erreichen der program- Reservoir gesammelt, über den Verflüssiger mierten Solltemperatur, wird der Kompressor und geleitet und verdampft dort.
- Seite 11 Einlegen der Batterien in die Fernbedienung Vor der Erstinbetriebnahme sind die im Lieferum- fang enthaltenen Batterien (2 Stück, Typ AAA) in Helfen Sie mit, Energieverbräuche im Stand- die Fernbedienung einzusetzen. By-Betrieb einzusparen! Wird das Gerät, die Anlage oder die Komponente nicht verwendet, 1.
-
Seite 12: Montage Und Installation
REMKO RKL Montage und Installation Kontrollieren Sie, ob der Stopfen des Konden- satablaufes vorhanden und korrekt aufgesetzt Montage- und Geräteaufstellanweisung ist. Es besteht die Gefahr eines unkontroll- ierten Kondensataustritts nach der Inbetrieb- Das Gerät wird an dem gewünschten Ort, mit der nahme. - Seite 13 Ableiten der warmen Abluft Über eine Wanddurchführung Der mitgelieferte Schlauch wird fest mit einer Wanddurchführung verbunden. Eine passende HINWEIS! Durchführung ist als Zubehör erhältlich (Abb. 12). Der Abluftschlauch ist immer mit Steigung in Luftrichtung zu verlegen und darf nicht verlän- gert werden! Das Gerät erzeugt im Kühlbetrieb feuchtwarme Abluft, die aus dem zu kühlenden Raum abgeleitet...
-
Seite 14: Installationsschema Der Wanddurchführung (Zubehör)
REMKO RKL Installationsschema der Wanddurchführung (Zubehör) Abb. 13: Montagebeispiel 1: Außengitter 3: Rückstauklappe 2: Teleskoprohr 4: Verschlussdeckel Installationsanweisung Erstellen Sie ein Kernloch in der Außenwand ( Wanddicke 270-480 mm) mit einem Durchmesser von mindestens 135 mm. Beachten Sie mögliche Versorgungsleitungen in diesem Bereich! Setzen Sie das Schieberohr in den erstellten Wanddurchbruch so ein, dass sich das äußere Rohr... -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Schaltschema Abb. 14: Elektrisches Schaltschema PCB1: Bedientableau MS1: Mikroschalter (Tank voll) PCB2: Steuerplatine MS2: Mikroschalter (Pumpe) Swing-Motor Farbcode: Ventilatormotor (Verdampfer) Schwarz Ventilatormotor (Verflüssiger) Braun Kondensatpumpe Blau Kompressor Grau OLP: Kompressorschutz Orange CX1: Kondensator (M1) CX2: Kondensator (M2) Weiß... -
Seite 16: Inbetriebnahme
REMKO RKL Inbetriebnahme Vor jeder Inbetriebnahme sollten die Lufteintritts- und austrittsöffnungen auf Fremdkörper sowie der Lufteintrittsfilter auf Verschmutzung kontrolliert werden. Verstopfte bzw. verschmutzte Gitter und Filter sind umgehend zu reinigen, siehe Kapitel „Pflege und Wartung“. Betriebsart Kühlen Schalten Sie mit der Taste „I/O“ das Gerät ein. -
Seite 17: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 18: Pflege Und Wartung
REMKO RKL Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen stö- So gewährleisten Sie jederzeit die Betriebssi- rungsfreien Betrieb und eine lange Lebensdauer cherheit der Anlage! des Gerätes. GEFAHR! Filterreinigung Vor allen Arbeiten an dem Gerät muss die Das Gerät ist mit zwei Luftfiltern ausgerüstet. -
Seite 19: Außerbetriebnahme
Kunststoffhülle gegen Staub. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- partner nennen Ihnen gerne einen Kältefachbetrieb in Ihrer Nähe. -
Seite 20: Gerätedarstellung Und Ersatzteillisten
REMKO RKL Gerätedarstellung und Ersatzteillisten 11.1 Gerätedarstellung Abb. 18: Explosionszeichnung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 21: Ersatzteilliste
11.2 Ersatzteilliste Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de. WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. - Seite 22 REMKO RKL Bezeichnung RKL 300 RKL 300 RKL 360 RKL 360 Ventilatormotor (Verdampfer) Verdampfergehäuse Ventilatorgehäuse (Verdampfer) Ventilatorrad (Verdampfer) Lamellenmotor Filter Abluft Netzzuleitung Auf Anfrage unter Angabe der Seriennummer mit Stecker Kondensator Kompressor Kondensator (Verdampferventilator) Kondensator (Verdampferventilator) Abluftschlauch kpl. Infrarot-Fernbedienung Sensor Lufteintritt...
-
Seite 23: Index
Index Ableiten der warmen Abluft ....13 Recycling ......6 Abluftfilter . - Seite 24 REMKO RKL...
- Seite 26 REMKO RKL...
- Seite 28 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
