7 Batteriemontage und -installation
7.8.3 Batterie-Leistungskabel in Batterieanschlussfeld an der
Unterseite des Geräts einstecken
Hinweis:
Der 2. Batteriekreis steht nur zur Verfügung, wenn die Option INFINITY erworben wurde
und das Gerät durch E3/DC umgerüstet wurde.
Ist dies der Fall müssen beide Batteriekreise belegt werden.

Vorgehensweise:

1
Den grünen Stecker [1] des Batterie-Leistungskabels in die Buchse
Batterieanschlussfeld an der Unterseite des Geräts stecken.
2
Beide Schrauben am grünen Batteriestecker festziehen.
3
Den schwarzen Stecker [2] noch nicht in das Batteriemodul einstecken.
4
Vorgang für jedes weitere Batteriemodul wiederholen.

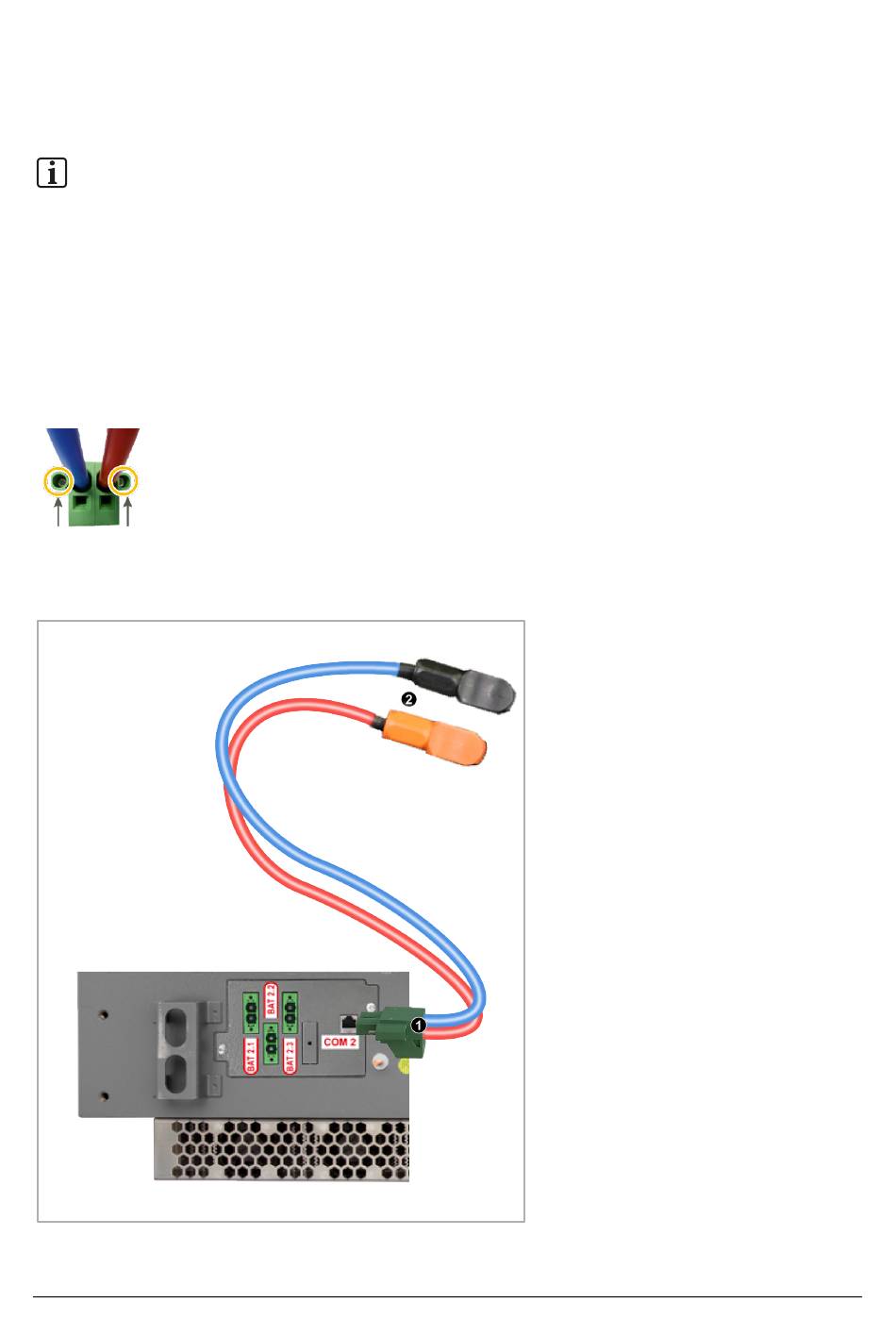

Abb. 57: Batterie-Leistungskabel für den 2. Batteriekreis an der Unterseite einstecken
92 S10E-74xxx_IA | V1.00
BAT 2.1
im
S10 E COMPACT – Installationsanleitung
E3/DC GmbH
