7.8.2 Batterie-Leistungskabel in Batterieanschlussfeld an der Seite
des Geräts einstecken
Vorgehensweise:
1
Den grünen Batteriestecker [1] des ersten Batterie-Leistungskabels in die Buchse
Batterieanschlussfeld [3] an der linken Seite im Batterieraum stecken.
2
Beide Schrauben am grünen Batteriestecker festziehen.
3
Den orangen und schwarzen Stecker [2] noch nicht in das Batteriemodul einstecken.
4
Vorgang für jedes weitere Batteriemodul wiederholen.

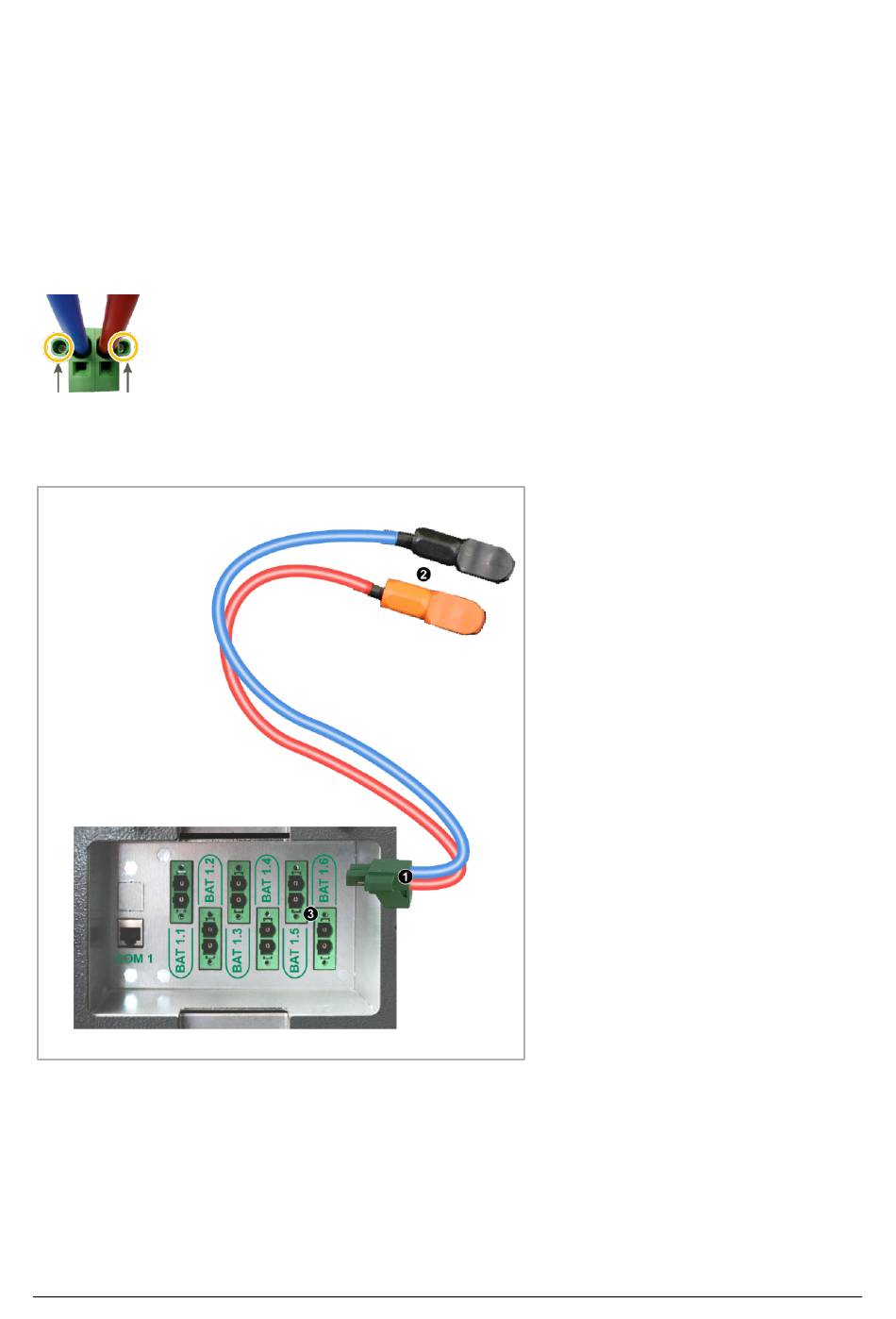

Abb. 56: Batterie-Leistungskabel an der Seite des Geräts einstecken
