Deckel Des Batterieschranks Montieren; Deckel Erden; Deckel Anbringen - E3/DC S10 E COMPACT Installationsanleitung

E3/DC GmbH
8.4

Deckel des Batterieschranks montieren

Hinweis:
Der Deckel des Batterieschranks wird nur angebracht, wenn Batterieschrank und
elektrische Funktionseinheit voneinander getrennt aufgestellt werden.
8.4.1

Deckel erden

•
Verbinden Sie den Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge
des Deckels wie in der folgenden Abbildung.

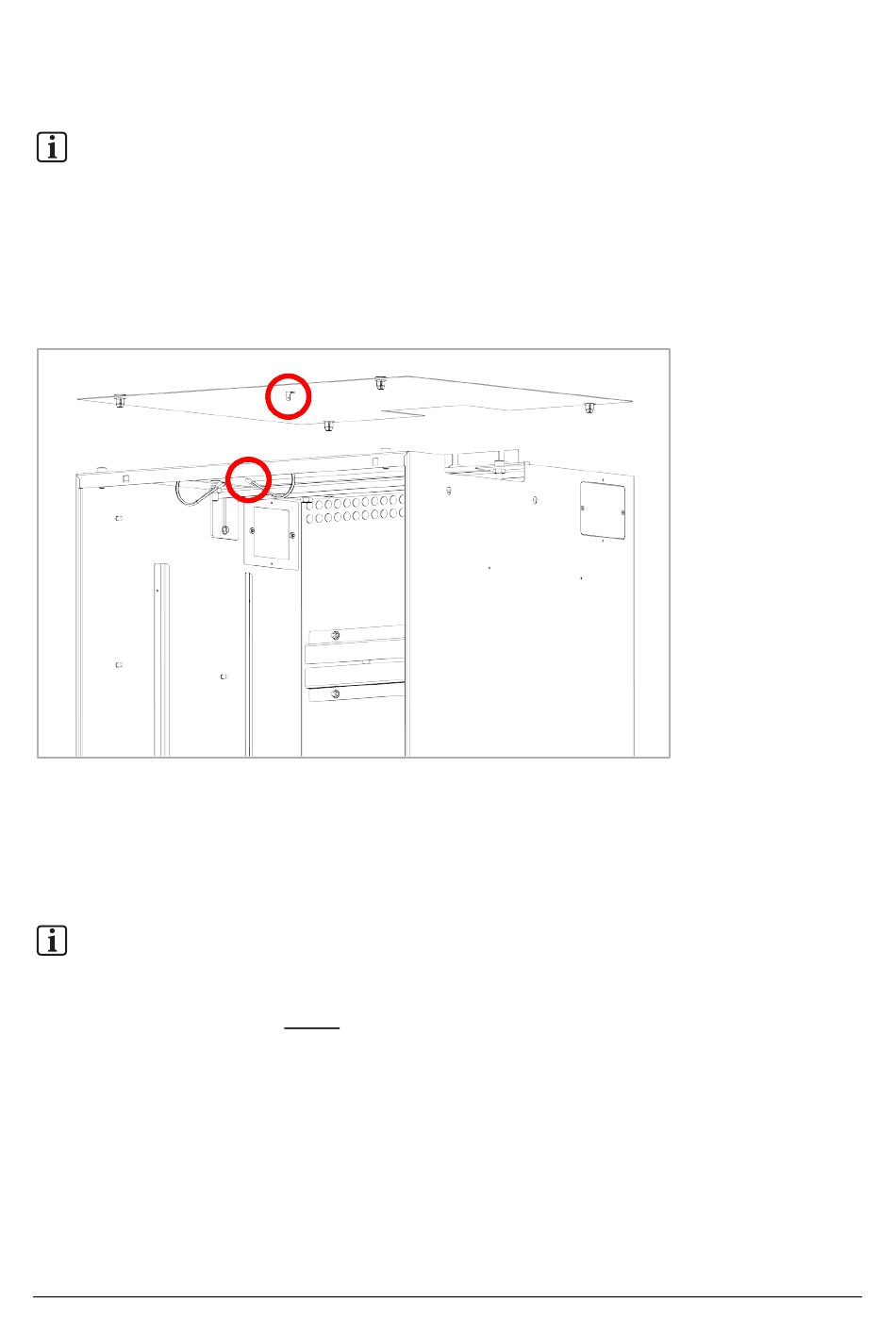

Abb. 77: Deckel des Batterieschranks erden
8.4.2

Deckel anbringen

•
Den Deckel passend auf den Batterieschrank aufsetzen.
•
Die 4 Schnellverschlüsse mit einem 3 mm Innensechskantschlüssel anziehen.
Hinweise:
•
Beim Verriegeln der Schnellverschlüsse vorsichtig sein, um sie nicht zu überdrehen.
Zum Verriegeln genügt eine Vierteldrehung.
Wir empfehlen, keinen Akku-Schrauber zu verwenden.
