12.7 Anzeigen im Display des Geräts
12.7.1 Startseite des Bedienmenüs

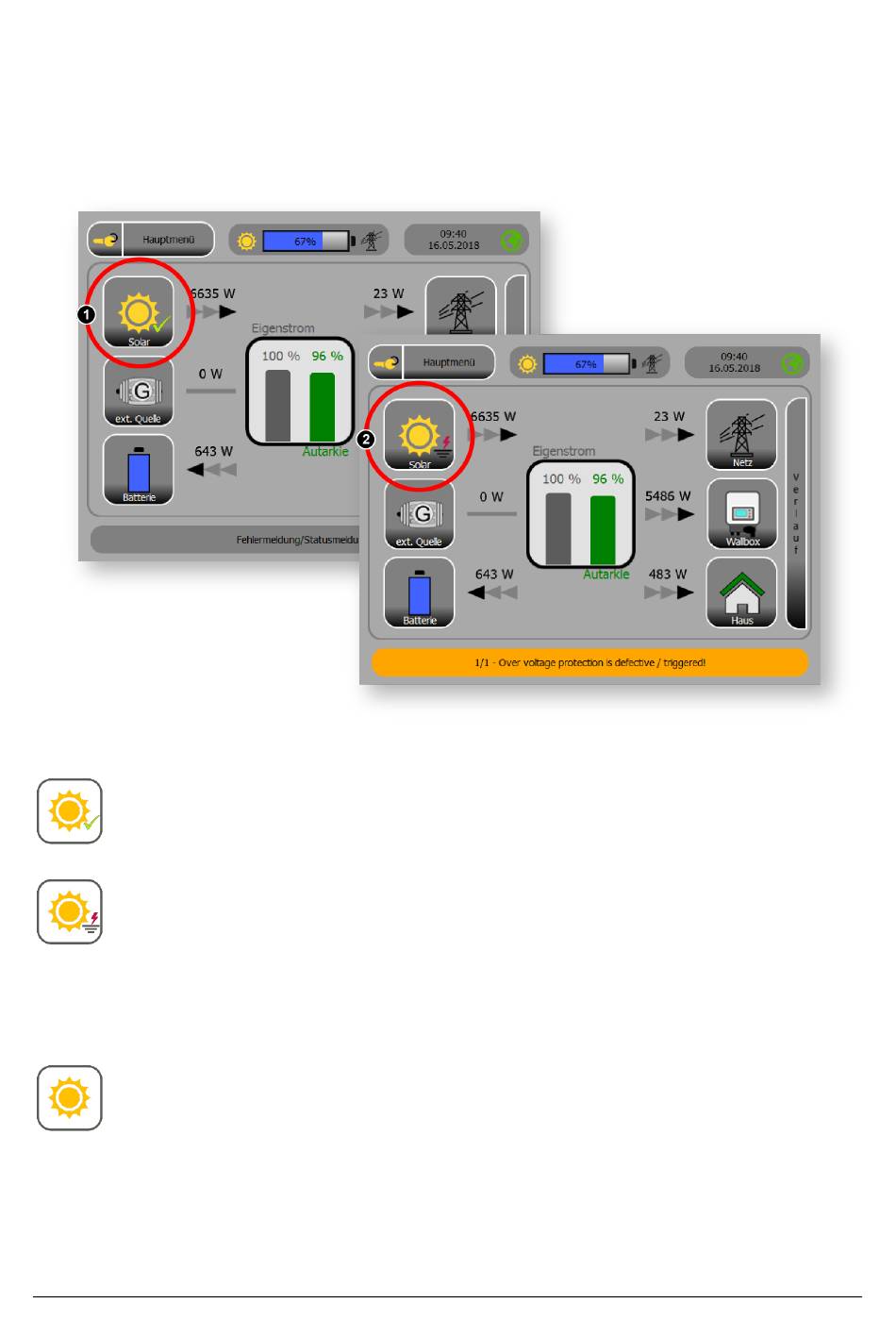

Abb. 139: Startseite des Bedienmenüs bei installiertem DC-Überspannungsschutz
•
Der DC-Überspannungsschutz ist installiert:
–
Das nebenstehende Symbol zeigt an, dass der DC-Überspannungsschutz
installiert wurde und korrekt funktioniert.
•
Der DC-Überspannungsschutz hat ausgelöst:
–
Folge: Ein oder mehrere Schutzmodule müssen ersetzt werden!
–
Das nebenstehende Symbol zeigt an, dass der DC-Überspannungsschutz
ausgelöst hat.
–
Zusätzlich erfolgt ein entsprechender, gelb hinterlegter Hinweis im unteren
Bereich des Displays.
•
Der DC-Überspannungsschutz wurde nicht installiert:
–
Das nebenstehende Symbol zeigt ein Gerät an, das nicht über einen
DC-Überspannungsschutz verfügt.
