5 Montage
5.7.2

Batterieschrank aufstellen

Die folgenden Komponenten gehören zum Batterieschrank des Geräts.

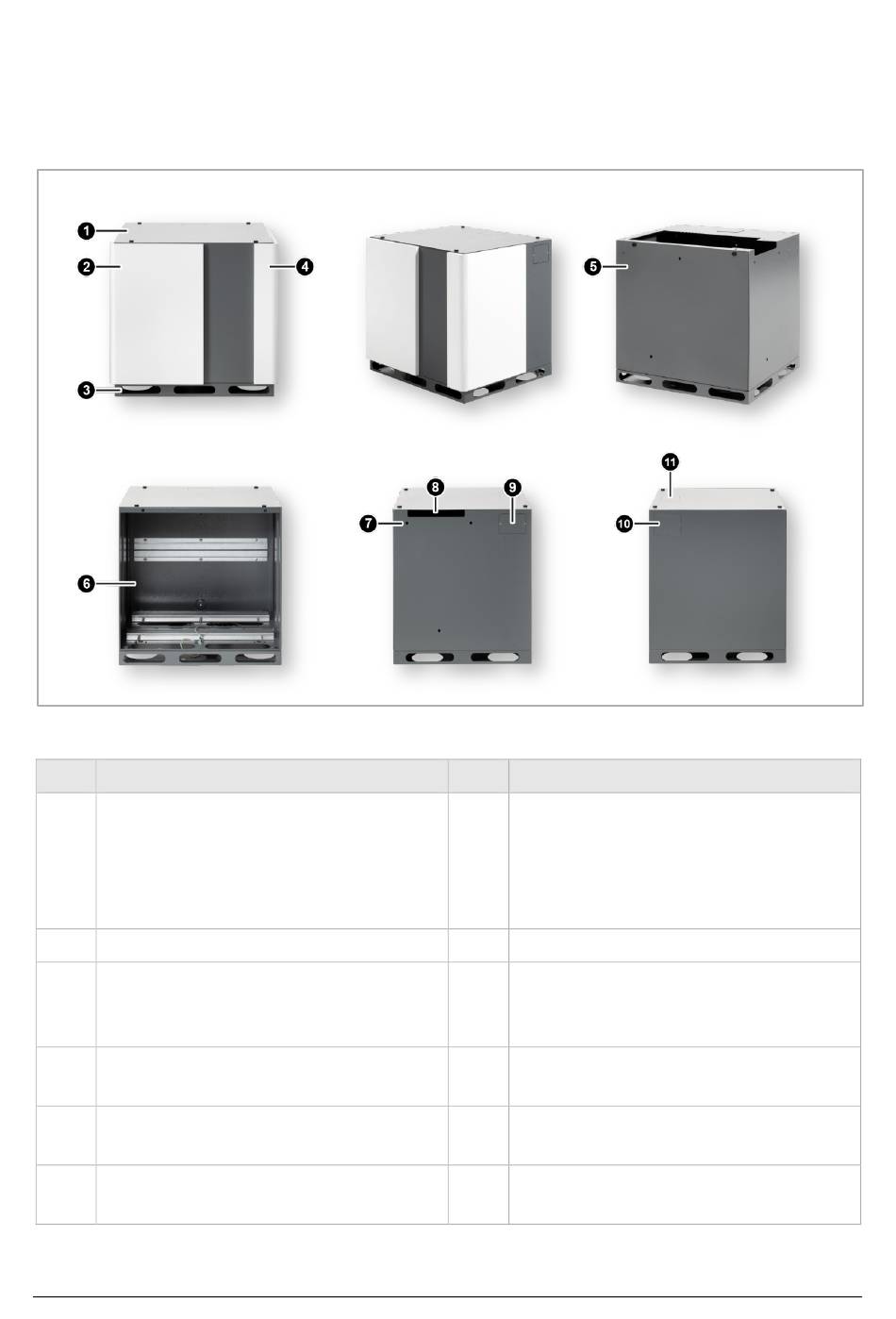

Abb. 10: Komponenten des COMPACT-Batterieschranks
Pos. Benennung
[1] Deckel mit Schnellverschlüssen:
Wird nur verwendet, wenn der
Battterieschrank getrennt von der
elekrischen Funktionseinheit aufgestellt
wird
[3] Sockel des Batterieschranks
[5] Vordere Batterieabdeckung mit
Schnellverschlüssen
[7] Langlöcher zum Einhängen der
Abdeckblenden
[9] Verschließbare Kabeldurchführung für
Batteriekabel (rechte Seite)
[11] Verschließbare Kabeldurchführung für
Batteriekabel oben hinten
36 S10E-74xxx_IA | V1.00
Pos. Benennung
[2] Abdeckblende vorne links
[4] Abdeckblende vorne rechts
[6] Batterieraum: Nach dem Abnehmen
des Frontabdeckblechs werden hier die
Batterien eingesetzt
[8] Kabeldurchführung für Batteriekabel
(rechte Seite)
[10] Verschließbare Kabeldurchführung für
Batteriekabel (linke Seite)
