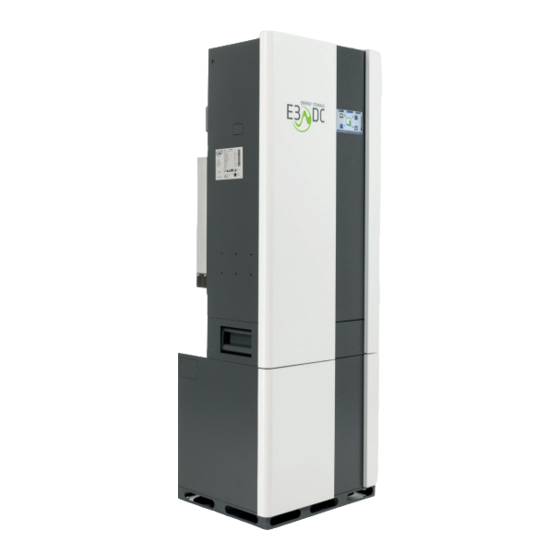

E3/DC S10 E COMPACT Installationsanleitung

Vorschau ausblenden Andere Handbücher für S10 E COMPACT:
Inhaltsverzeichnis

Werbung

Quicklinks

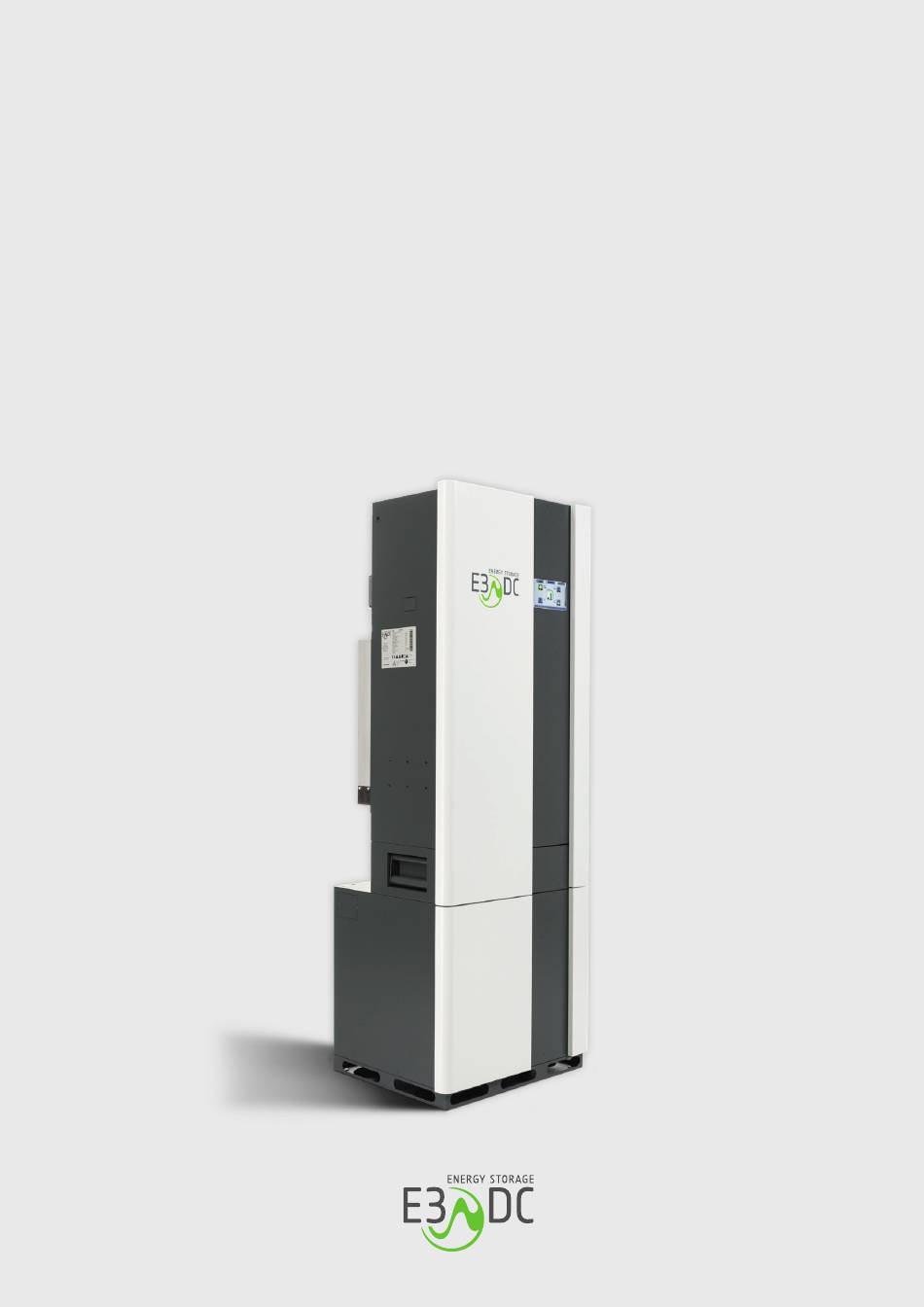

Installationsanleitung
S10 E
COMPACT
Hauskraftwerk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E3/DC S10 E COMPACT

Inhaltszusammenfassung für E3/DC S10 E COMPACT

  • Seite 1 Installationsanleitung S10 E COMPACT Hauskraftwerk...

  • Seite 3: Rechtliche Bestimmungen

    © 2021 HagerEnergy GmbH. Alle Rechte vorbehalten. Diese Anleitung bezieht sich auf folgende Geräte und Software-Versionen: S10 E COMPACT Gerät: S10 E COMPACT ab SN 74xxx Geräte-Versionen: Software-Versionen: S10_2020_06 | P10_2020_06 Datum und Version dieser Anleitung: 19.03.2021 | Version: V1.20 S10 E COMPACT –...

  • Seite 5: Inhaltsverzeichnis

    Montagebedingungen dem Kunden erläutern ..........31 5.6.2 Montageort sorgfältig auswählen ..............31 5.6.3 Wohn- und Schlafräume sind als Montageort nicht zulässig ......32 5.6.4 Temperaturbereich und klimatische Bedingungen ......... 32 5.6.5 Mindestabstände einhalten ................33 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 6 Hutschiene 1 – Option „CAN-Repeater“ nachrüsten ........66 6.4.6 Hutschiene 1 – Option „Ausbau Leistungsmesser LM3pXXisp“ ..... 67 6.4.7 Hutschiene 2 – Ansicht ohne Optionen ............67 6.4.8 Hutschiene 2 – Option „Hausnotstrom-Motorschalter“ ........68 S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 7 Detailansicht ....................91 7.5.2 Abmessungen ....................92 7.5.3 Anzeige des Batterie-Status nach dem Anschließen ........93 7.5.3.1 Batterien werden geladen ............... 93 7.5.3.2 Batterien werden entladen .............. 94 7.5.3.3 Störungen (in Auswahl) ..............94 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 8 Abdeckblende anbringen ................123 Seitliche Abdeckblende des Batterieschranks montieren .......... 126 8.2.1 Abdeckblende erden ..................126 8.2.2 Abdeckblende anbringen ................126 Frontale Abdeckblende des Batterieschranks montieren ........... 127 8.3.1 Abdeckblende erden ..................127 S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 9 Funktionen des Kundenportals ................. 154 11.3.1 Aktuelle Werte ....................154 11.3.2 Leistungswerte ..................... 156 11.3.2.1 Leistungswerte im Verlauf .............. 156 11.3.2.2 Produktion und Hausverbrauch in Prozent........158 11.3.2.3 Direktverbrauch (Hausverbrauch | Produktion) ......158 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 10 System-Monitor .................... 160 11.3.4 Smart-Funktionen..................164 11.3.5 SmartHome (nur bei Nutzung von Hausautomations-Systemen) ....164 11.3.6 Wallbox (nur bei Nutzung einer Wallbox von E3/DC) ........164 11.3.7 Standort ....................... 164 11.3.8 Deutschland Live..................165 11.4 Hinweise zur Darstellung im Kundenportal ..............165 11.4.1...
  • Seite 11 Störabhilfe ..........................201 17.1 System neu starten ....................201 17.2 System ausschalten ....................202 17.3 Fehlermeldungen in der Statuszeile ................. 203 Technische Daten ........................ 205 Zubehör ..........................208 20 Glossar ..........................212 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 13: Hinweise Zu Diesem Dokument

    Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp „S10 E COMPACT“. Technische Änderungen behält sich die HagerEnergy GmbH vor. Auf den folgenden Seiten dieses Dokuments wird das Gerät als „S10 E COMPACT“ bzw. als „S10 E Hauskraftwerk“ bezeichnet. Zielgruppe Dieses Dokument richtet sich an Elektrofachkräfte der Partnerunternehmen.

  • Seite 14: Konzept Der Sicherheitshinweise

    1 Hinweise zu diesem Dokument HagerEnergy GmbH • die Zertifizierungsprüfung erfolgreich bestanden hat (E3/DC-Zertifikat), • über eine Installationsplakette mit gültiger I-PIN verfügt. Konzept der Sicherheitshinweise Die folgenden Arten von Sicherheitshinweisen werden in dieser Anleitung verwendet: GEFAHR! Signalwort nach DIN EN 82079-1 Mit dem Signalwort GEFAHR wird auf eine Gefährdung mit einem hohen...

  • Seite 15: Auszeichnungen Im Text (Fett, Kursiv Usw.)

    B. die Benennung von speichern. Button. • Solar antippen. • Die Auszeichnung kursiv wird kursiv Menü Einstellungen verwendet für die Benennung von • Funktion Netz Menüs, Funktionen und Eingabefeldern des Touch-Displays. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 16: Sicherheit

    • Das Betreiben des Geräts bei einer Umgebungstemperatur außerhalb eines Temperaturbereiches zwischen +5°C und +35°C! • Das Nichtbeachten dieser Anleitung! • Das Betreiben des Geräts für die Versorgung von lebenserhaltenden medizinischen Geräten! S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 17: Folgen Bei Nichtbeachtung Dieser Anleitung

     Die in das Gerät integrierte Sicherung dient dem Geräteschutz und ist auch nur für dieses Gerät ausgelegt.  Der notwendige Leitungs- und Personenschutz ist vom Installateur entsprechend zu dimensionieren und vorzusehen. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 18  Beachten Sie unbedingt die zulässigen Umgebungsbedingungen: Temperatur, Feuchtigkeit, ausreichende Luftzufuhr und Kühlung.  Die Umgebungstemperatur sollte zwischen 5 °C und 35 °C liegen, um einen optimalen Betrieb des Geräts zu gewährleisten. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 19: Symbole Auf Dem Typenschild

    Spannungsquellen Das Gerät wird von führt u. U. nicht zur mehreren Spannungsfreiheit des Spannungsquellen Gesamtsystems. versorgt: - PV-Generator - AC-Netz - Batterie Vor dem Öffnen das Gerät – von sämtlichen Spannungsquellen trennen! S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 20: Produktbeschreibung

    Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an den Technischen Support. • Das Typenschild muss dauerhaft am Produkt angebracht sein. Abb. 1: Typenschild S10 E COMPACT (Beispiel) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 21: Aufbau Des Geräts

    HagerEnergy GmbH 3 Produktbeschreibung Aufbau des Geräts Abb. 2: Aufbau S10 E COMPACT S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 22: Ansicht A: Ansicht Vorne

    3 Produktbeschreibung HagerEnergy GmbH Abb. 3: Batterieanschlussfelder S10 E COMPACT und S10 E COMPACT INFINITY Ansicht A: Ansicht vorne Pos. Benennung Pos. Benennung AC-Anschlussraum der elektrischen COMPACT-Batterieschrank Funktionseinheit Sockel COMPACT-Batterieschrank Touch-Display Ansicht B: Seitenansicht linke Seite Pos. Benennung Pos. Benennung...

  • Seite 23: Ansicht D: Unterseite Anschluss-Sockel

    Ansicht F: Batterieanschlussfeld(er) Pos. Benennung Pos. Benennung Standard-Batterieanschlussfeld 2. Batterieanschlussfeld nach der (1. Batterieanschlussfeld) mit INFINITY-Nachrüstung mit 6 Anschlussbuchsen und einer Buchse 3 Anschlussbuchsen und einer Buchse für das Kommunikationskabel für das Kommunikationskabel S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 24: Aufbau Des Batterieschranks

    Batterien eingesetzt Langlöcher zum Einhängen der Kabeldurchführung für Batteriekabel Abdeckblenden (rechte Seite) Verschließbare Kabeldurchführung für [10] Verschließbare Kabeldurchführung für Batteriekabel (rechte Seite) Batteriekabel (linke Seite) [11] Verschließbare Kabeldurchführung für Batteriekabel oben hinten S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 25: Schwarzstartfähigkeit" Der S10 E Hauskraftwerke

    Stromausfall, wenn die nutzbare Kapazität der Batterie erschöpft und eine Nachladung mangels Solarstrahlung nicht möglich ist. Doch irgendwann geht die Sonne wieder auf: Die von E3/DC zugesicherte Schwarzstartfähigkeit bedeutet, dass das Hauskraftwerk ausschließlich durch die Energie aus der PV-Anlage seinen Betrieb wiederaufnimmt, die Batterien auflädt und Energie für den Eigenverbrauch bzw.

  • Seite 26: Lieferumfang Und Transportkontrolle

    • Anschluss-Sockel Elektrische Funktionseinheit • COMPACT-Batterieschrank • Option: Inkl. Sockel und Deckel für die INFINITY- COMPACT-Batterieschrank Nachrüstung beim S10 E COMPACT für max. 4 Batteriemodule • Option: Nur bei getrennter Aufstellung vom COMPACT- Sockel und Deckel Batterieschrank • Batteriemodul(e): Je nach Batterietyp...

  • Seite 27: Transportkontrolle

    Zum Schutz vor Beschädigungen das Gerät in der Verpackung an den Montageort transportieren und erst dort auspacken! • Die Batteriemodule ebenfalls erst am Einbauort auspacken! • Bitte kontrollieren Sie nach dem Auspacken des Geräts den vollständigen Lieferumfang. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 28: Montage

     Der Auf- bzw. Abbau des Geräts sollte durch zwei Personen erfolgen. VORSICHT! Gefahr von Quetschungen durch hohes Gewicht! Das Gewicht des Geräts kann zu Fußverletzungen führen.  Tragen Sie Sicherheitsschuhe, um mögliche Fußverletzungen durch Einklemmen oder Quetschen zu vermeiden. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 29: Abmessungen

     Tragen Sie Handschuhe, um Verletzungen durch scharfe Kanten zu vermeiden. Abmessungen Abb. 5: Abmessungen (in mm) Gewicht (ohne Verpackung) Komponente Gewicht S10 E COMPACT Ca. 100 kg COMPACT-Batterieschrank Ca. 30 kg Batterien Das Gewicht der Batterien ist herstellerabhängig. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 30: Montagewerkzeug

    Gefahrgut-Klasse 9 transportiert werden. Dies gilt auch bezogen auf die spätere Entsorgung der Batterien. • Bitte kontrollieren Sie nach dem Auspacken des Gerätes, ob Sie den vollständigen Lieferumfang erhalten haben (s. das Kap. „Lieferumfang und Transportkontrolle“, S. 26f.). S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 31: Anforderungen An Den Montageort

    Kunden bewusst ist, dass die Installations- und Montagebedingungen dauerhaft einzuhalten sind. Werden die Installations- und Montagebedingungen nicht ununterbrochen eingehalten, besteht kein Garantieanspruch und E3/DC behält sich die Prüfung der Möglichkeit zur Gewährleistung vor. Die Installations- und Montagebedingungen sind für den Kunden jederzeit in der Bedienungsanleitung einsehbar.

  • Seite 32: Wohn- Und Schlafräume Sind Als Montageort Nicht Zulässig

    Heizgeräte sollten sich nicht in unmittelbarer Nähe des Montageortes befinden. • Die maximale Aufstellhöhe beträgt 2000 m über NN. Installationen in größerer Höhe sind nur auf Anfrage und unter Berücksichtigung von Derating- Faktoren möglich. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 33: Mindestabstände Einhalten

    Abstand von der Geräteoberkante zur Raumdecke: mindestens 200 mm • Abstand zu den Raumwänden links und rechts: mindestens 300 mm • Freiraum vor dem Gerät für Serviceeinsätze: mindestens 1200 mm Abb. 6: Mindestabstände (in mm) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 34: Elektrische Funktionseinheit Und Batterieschrank Nebeneinander

    Links von der elektrischen Funktionseinheit: mindestens 300 mm – Rechts von der elektrischen Funktionseinheit: mindestens 700 mm • Freiraum vor dem Gerät für Serviceeinsätze: mindestens 1200 mm Abb. 7: Mindestabstände (in mm) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 35: Montagevarianten Im Überblick

    HagerEnergy GmbH 5 Montage 5.6.6 Montagevarianten im Überblick Montage mit 1 Batterieschrank: Abb. 8: Montage mit 1 Batterieschrank S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 36: Montage Mit 2 Batterieschränken

    5 Montage HagerEnergy GmbH Montage mit 2 Batterieschränken: Abb. 9: Montage mit 2 Batterieschränken Montage mit 3 Batterieschränken: Abb. 10: Montage mit 3 Batterieschränken S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 37: Montage Des Geräts

    Die Kippschutzbügel werden an zwei Punkten an der Wand und an zwei Punkten am Gerät befestigt. • Die Mindestabstände müssen zwingend eingehalten werden. – Siehe das Kapitel „Anforderungen an den Montageort“, S. 31ff. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 38: Batterieschrank Aufstellen

    Die handfest auf der Oberseite des Schranks eingedrehten Schrauben herausdrehen und zur Seite legen (Innensechskant M8x20). – Mit diesen Schrauben werden die elektrische Funktionseinheit und der Batterieschrank miteinander verschraubt. Abb. 13: Schrauben aus Batterieschrank herausdrehen S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 39: Elektrische Funktionseinheit Auf Den Batterieschrank Stellen

    Auf der rechten Seite steht der Batterieschrank um ca. 50 mm über. Dieser Platz wird für die Batterieverkabelung benötigt und später mit einer Abdeckblende verschlossen. Abb. 14: Elektrische Funktionseinheit auf den Batterieschrank stellen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 40: Elektrische Funktionseinheit Mit Batterieschrank Verschrauben

    Die 4 Schrauben müssen durch die Löcher des Anschluss-Sockels in die Schweißmuttern des Batterieschranks geschraubt werden (siehe Abb. 14: Elektrische Funktionseinheit auf den Batterieschrank stellen). Abb. 15: Elektrische Funktionseinheit mit dem Batterieschrank verschraubt S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 41: Kippschutzbügel Des Gehäuses Anbringen Und Verschrauben

    - 2x Zylinderschraube mit Innensechskant M10x20 - 2x Unterlegscheibe Abb. 16: Kippschutzbügel passend anlegen Jetzt die Bohrlöcher (2 Stück) für die Befestigung der beiden Kippschutzbügel an der Montagewand anzeichnen. Abb. 17: Bohrlöcher anzeichnen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 42 Geeignete Dübel in die Bohrlöcher stecken. Die beiden Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Abb. 18: Kippschutzbügel an der Montagewand befestigen Das Gerät an die Montagewand schieben und mit den beiden Kippschutzbügeln verschrauben. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 43: Montagevariante 2: Gerätekomponenten Nebeneinander Aufgestellt

    Die Kippschutzbügel werden an zwei Punkten an der Wand und an zwei Punkten am Gerät befestigt. • Die Mindestabstände müssen zwingend eingehalten werden. – Siehe das Kapitel „Anforderungen an den Montageort“, S. 31ff. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 44: Batterieschrank Aufstellen

    HagerEnergy GmbH 5.7.2.1 Batterieschrank aufstellen Hinweis: • Werden elektrische Funktionseinheit und Batterieschrank separat voneinander aufgebaut, empfiehlt E3/DC zuerst den Batterieschrank und anschließend die elektrische Funktionseinheit aufzubauen. • Die Frontseite der elektrischen Funktionseinheit muss bündig zur Frontseite des Batterieschranks ausgerichtet werden.

  • Seite 45: Deckel Auf Dem Batterieschrank Anbringen

    Die 4 Schnellverschlüsse mit einem 3 mm Innensechskantschlüssel anziehen. Hinweise: • Beim Verriegeln der Schnellverschlüsse vorsichtig sein, um sie nicht zu überdrehen. Zum Verriegeln genügt eine Vierteldrehung. Wir empfehlen, keinen Akku-Schrauber zu verwenden. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 46: Kippschutzbügel Des Batterieschranks Anbringen

    Den Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen (kein Bestandteil des Lieferumfangs). Den Batterieschrank an die Montagewand schieben und mit dem Kippschutzbügel verschrauben. Abb. 23: Separat aufgestellter Batterieschrank mit angebrachtem Kippschutzbügel S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 47: Zugentlastung Für Batteriekabel Am Batterieschrank Anbringen

    Batterieschrank angebracht werden, der mit der elektrischen Funktionseinheit verschraubt ist. Vorgehensweise: Die Zugentlastung an der Seite des Schranks anlegen. Die Zugentlastung am Gerät anschrauben. Abb. 24: Separat aufgestellter Batterieschrank mit angebrachter Zugentlastung S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 48: Elektrische Funktionseinheit Aufstellen

     Die Montage sollte mit großer Umsicht erfolgen, um Schäden am Gerät oder der Lackschicht des Geräts zu vermeiden. Hinweise: • Werden elektrische Funktionseinheit und Batterieschrank separat voneinander aufgebaut, empfiehlt E3/DC zuerst den Batterieschrank und anschließend die elektrische Funktionseinheit aufzubauen. • Die Frontseite der elektrischen Funktionseinheit muss bündig zur Frontseite des Batterieschranks ausgerichtet werden.
  • Seite 49 Abb. 26: Elektrische Funktionseinheit mit dem Sockel verschrauben (Ansicht schräge vorne) Verbinden Sie zum Schluss den Ringkabelschuh des PE-Kabels des Sockels mit dem Erdungsbolzen des Anschluss-Sockels wie in der folgenden Abbildung. Abb. 27: Elektrische Funktionseinheit mit Sockel erden (Ansicht schräg hinten) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 50 5 Montage HagerEnergy GmbH Abb. 28: Elektrische Funktionseinheit und Batterieschrank nebeneinander (Abbildung ähnlich) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 51: Kippschutzbügel Der Elektrischen Funktionseinheit Anbringen

    - 2x Zylinderschraube mit Innensechskant M10x20 - 2x Unterlegscheibe Abb. 29: Kippschutzbügel passend anlegen Jetzt die Bohrlöcher (2 Stück) für die Befestigung der beiden Kippschutzbügel an der Montagewand anzeichnen. Abb. 30: Bohrlöcher anzeichnen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 52 Geeignete Dübel in die Bohrlöcher stecken. Die beiden Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Abb. 31: Kippschutzbügel an der Montagewand befestigen Die Funktionseinheit an die Montagewand schieben und mit den beiden Kippschutzbügeln verschrauben. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 53: Scharniertür Des Gehäuses Anbringen Und Erden

    Die Tür vorsichtig absenken. Die Muttern anziehen. Das links am Gehäuse befestigte PE-Kabel mit der mitgelieferten Zylinderkopfschraube an der Gehäusetür (unterhalb des oberen Scharniers) befestigen. Abb. 32: Linke Gehäusetür anbringen und erden S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 54: Pe-Verkabelungen Vornehmen / Prüfen

    Batterieschrank mit Anschluss-Sockel erden • Verbinden Sie den Ringkabelschuh des PE-Kabels des Batterieschranks mit dem Erdungsbolzen des Anschluss-Sockels wie in der folgenden Abbildung. Abb. 33: Batterieschrank mit Anschluss-Sockel der elektrischen Funktionseinheit erden S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 55: Erdung Sockel Batterieschrank Mit Batterieschrank Prüfen

    5 Montage 5.8.2 Erdung Sockel Batterieschrank mit Batterieschrank prüfen Abb. 34: Erdung Sockel Batterieschrank mit Batterieschrank prüfen 5.8.3 Erdung der Blende des Anschluss-Sockels prüfen Abb. 35: Erdung der Blende des Anschluss-Sockel prüfen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 56: Erdung Elektrische Funktionseinheit Mit Anschluss-Sockel Prüfen

    5 Montage HagerEnergy GmbH 5.8.4 Erdung Elektrische Funktionseinheit mit Anschluss-Sockel prüfen Abb. 36: Erdung Elektrische Funktionseinheit mit Anschluss-Sockel prüfen  Die Montage des Geräts ist nun abgeschlossen. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 57: Elektrischer Anschluss

     Alle vorgeschriebenen Sicherheitsvorschriften, die technischen Anschlussbedingungen (TAB) des zuständigen Energieversorgungs- unternehmens sowie die VDE-Vorschriften sind bei Installation und Betrieb des Gerätes einzuhalten.  Der notwendige Leitungs- und Personenschutz ist vom Installateur entsprechend zu dimensionieren und vorzusehen. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 58 DC-seitig ist das Gerät ausschließlich für den Betrieb an Photovoltaik-Anlagen konzipiert! Andere DC-Stromquellen können zur Zerstörung des Geräts führen.  Gerät DC-seitig nur an Photovoltaik-Anlagen anschließen.  Gerät nicht an andere Gleichspannungsquellen anschließen. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 59: Integration Des Geräts In Die Bestehende Hausinstallation

    DSL-Anschluss (Ethernet-Buchse RJ45) • CAN-Busnetz • USB-Schnittstelle • Optionen: – Hausautomation: xComfort, KNX, myGecko usw. – DC-Überspannungsschutz (Vorbereitung integriert) – Fahrzeugladegerät Wallbox easy connect; Verbindung über Ethernet – Zusatzsolarwechselrichter (3-phasig) für zusätzliche Erzeugung S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 60: Systemschaltbild

    Die möglichen Geräte-Anschlussvarianten und -Betriebsarten liegen detailliert beschrieben in Form von Blockschaltbildern vor und können im Downloadbereich des Kundenportals heruntergeladen werden.  Kundenportal: https://s10.e3dc.com „Service“ > „Download“ > „Blockschaltbilder Installationen“ (Anmeldung erforderlich!) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 61: Kabelquerschnitte, -Beschaffenheit Und Anschlüsse

    Versorgungsnetzes).  Nur ausreichend große Kabelquerschnitte verwenden. Flexible Kabel und Kabelkanal verwenden: • E3/DC empfiehlt ausdrücklich die Verwendung flexibler Kabel und die Verlegung in einem Kabelkanal, um evtl. notwendige Service-Arbeiten von der Geräterückseite sicher zu ermöglichen. Kabelquerschnitte ausreichend dimensionieren: •...

  • Seite 62: Aufbau Des Ac-Anschlussraums Im Detail

    6 Elektrischer Anschluss HagerEnergy GmbH Aufbau des AC-Anschlussraums im Detail Hinweis: Durch Mehrbestückung der im AC-Anschlussraum verbauten Hutschienen, können optionale Zusatzfunktionen des Geräts realisiert werden. Abb. 39: AC-Anschlussraum in der linken Gehäusehälfte (älterer Gerätetyp) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 63 Hutschiene 1 (HS1): • Leistungsmesser für Durchschleifbetrieb (für Stichanschluss ausbaubar) • AC-Anschlüsse für Versorger- und Hausnetz • Option: – CAN-Repeater Zugentlastungsschiene: • Zur Fixierung der Anschlussleitungen; mit Schirmschellen für CAN-Bus u. a. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 64: Anschluss- Und Belegungsplan Verteiler

    6 Elektrischer Anschluss HagerEnergy GmbH 6.4.1 Anschluss- und Belegungsplan Verteiler Abb. 40: Anschluss- und Belegungsplan (auf der Innenseite der linken Gehäusetür) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 65: Hutschiene 1 - Ansicht Ohne Optionen

    Standardgeräteausstattung bzw. den gängigsten Bestückungsvarianten. 6.4.2 Hutschiene 1 – Ansicht ohne Optionen Abb. 41: Hutschiene 1 (Schema) 6.4.3 Hutschiene 1 – AC-Anschluss an das Versorgernetz Abb. 42: Hutschiene 1 – AC-Anschluss Versorgernetz (Schema) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 66: Hutschiene 1 - Ac-Anschluss An Das Hausnetz

    Abb. 43: Hutschiene 1 – AC-Anschluss Hausnetz (Schema) 6.4.5 Hutschiene 1 – Option „CAN-Repeater“ nachrüsten • Nachrüstsatz OPT1450010000 erforderlich: Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bestellen. Abb. 44: Hutschiene 1 – CAN-Repeater (Schema) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 67: Hutschiene 1 - Option „Ausbau Leistungsmesser Lm3Pxxisp

    – der CAN-Repeater im Gerät nachgerüstet. – Der CAN-Bus-Stecker (orange) für den externen Anschluss ist Teil des Lieferumfangs des Nachrüstsatzes. 6.4.7 Hutschiene 2 – Ansicht ohne Optionen Abb. 45: Hutschiene 2 (Schema) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 68: Hutschiene 2 - Option „Hausnotstrom-Motorschalter

    Abb. 46: Hutschiene 2 – mit Hausnotstrom-Motorschalter (optional) 6.4.9 Hutschiene 2 – mit Option „Hausnotstrom-Motorschalter“ in Betrieb Abb. 47: Hutschiene 2 – mit Hausnotstrom-Motorschalter in Betrieb 6.4.10 Hutschiene 2 – mit „SG Ready-Platine“ Die SG Ready-Platine gehört zum Standardlieferumfang. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 69: Hutschiene 3 - Ansicht Ohne Optionen

    HagerEnergy GmbH 6 Elektrischer Anschluss Abb. 48: Hutschiene 2 – mit SG-Ready-Platine 6.4.11 Hutschiene 3 – Ansicht ohne Optionen Abb. 49: Hutschiene 3 (Schema) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 70: Hutschiene 3 - Option „Freischalter Für Zählerfeld" Nachrüsten

    Auch wenn die Anlagengröße 10kWp unterschreitet, wird häufig von Finanzämtern ein entsprechender Zähler gefordert. • Bei Anlagengrößen ab 10kWp: – Bei einer Anlagengröße ab 10kWp wird in Deutschland der Zähler i. d. R. vom EVU gestellt. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 71: Hutschiene 3 - Option „Absicherung Zusatzwechselrichter

    6.4.13 Hutschiene 3 – Option „Absicherung Zusatzwechselrichter“ Nachrüstsatz OPT1150080005 erforderlich: Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bestellen. Abb. 51: Hutschiene 3 – mit Option Absicherung Zusatzwechselrichter (extern) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 72: Gerät An Das Versorger- Und Hausnetz Anschließen (Ac-Anschluss)

    Gerät an das Versorger- und Hausnetz anschließen (AC- Anschluss) Als verbindende Komponente wird das Gerät zwischen Versorger- und Hausnetz angeschlossen. Abb. 52: Schema Netzanschluss S10 E COMPACT (Abbildung zeigt S10 E) Zusammenfassung: • Im Gerät erfolgt der Netzanschluss im AC-Anschlussraum auf der linken Seite des Gerätes.

  • Seite 73: Schritt 1: Verbindungskabel Zwischen Hausanschluss Und Gerät Verlegen

    Gerät im Fall eines Serviceeinsatzes von der Wand ziehen und zur Seite drehen zu können. E3/DC empfiehlt hier einen Kabelspielraum von mindestens 1,00 bis 1,20 Meter. • Der Anschluss des Geräts an das Versorger- und Hausnetz erfolgt auf der unteren Hutschiene des AC-Anschlussraum (Hutschiene 1).

  • Seite 74: Versorgernetz Anschließen

    Leistungsmessers aufgelegt werden. – Der Schutzleiter (PE) muss direkt an der Hutschiene 1 aufgelegt werden. Abb. 53: Versorgernetz AC-seitig anschließen Nach Auflegen der Leiter das Versorgernetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 75: Hausnetz Anschließen

    Die Leiter HL1, HL2, HL3, der Neutralleiter (N) und der Schutzleiter (PE) müssen an den Anschlussklemmen der Hutschiene 1 aufgelegt werden (siehe die folgende Abbildung). Abb. 54: Hausnetz AC-seitig anschließen Nach Auflegen der Leiter das Hausnetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 76: Schritt 3: Hausnetz Spannungsfrei Schalten

    (vgl. Schritt 5), müssen nun die in Schritt 1 verlegten Verbindungskabel angeschlossen werden. Vorgehensweise: PE anschließen. Zuleitung zum Gerät unmittelbar hinter dem Strombezugszähler anschließen. Rückleitung vom Gerät an die Einspeisepunkte in der Hausverteilung anschließen. Neutralleiter anschließen. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 77: Schritt 6: Anschlussklemmen Im Verteiler Anziehen

    Im AC-Anschlussraum müssen im Verteiler des Geräts sämtliche Drehmomente der Anschlussklemmen mit einem Drehmomentschlüssel überprüft und ggf. korrigiert werden. Die folgenden Drehmomente müssen eingehalten werden: Abb. 55: Drehmomente überprüfen – Aufkleber im Verteilerkasten des Geräts Abb. 56: Verteiler des Geräts (Schema) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 78: Schritt 7: Installation Prüfen Und Anschließend Hausnetz Einschalten

    Im Gerät den LS-Automaten für die Netztrennung (1K04) auf der Hutschiene 2 einschalten (siehe die folgende Abbildung). – Alle weiteren LS-Automaten im Gerät zunächst ausgeschaltet lassen. Abb. 57: LS-Automat für Netztrennung einschalten (Hutschiene 2) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 79: Schritt 8: Pv-Erzeugungszähler Verbauen (Optional)

    • Der PV-Erzeugungszähler kann auch zu einem späteren Zeitpunkt in den AC-Anschlussraum des Geräts eingebaut und elektrisch installiert werden. • Alternativ kann der PV-Erzeugungszähler auch extern verbaut werden (Nachrüstsatz Zähler extern: OPT1150080004). S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 80: Gerät An Den Pv-Generator Anschließen (Dc-Anschluss)

    Steckverbindung) darf niemals unter Last geschehen, d. h. während des Einspeisebetriebs des Wechselrichters.  Vor dem Trennen des PV-Generators vom Wechselrichter immer die Netzversorgung freischalten.  Vor Arbeiten am Wechselrichter oder den PV-Steckanschlüssen (MC4-Stecker), den DC-Trennschalter in Stellung „0“ drehen. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 81 Falsches Anschließen der Strings kann die PV-Module zerstören.  An jeden DC-Eingang dürfen nur Strings mit gleicher Zellenzahl und gleichen Typs in Reihe angeschlossen werden.  Die Leerlaufspannung darf 1.000 Volt nicht überschreiten. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 82: Vorzunehmende Prüfungen Vor Dem Anschließen

    Die maximale Leerlaufspannung eines PV-Generators wird bei voller Sonneneinstrahlung und minimaler Modultemperatur erreicht. • Bei der Dimensionierung der PV-Anlage muss dieser Umstand berücksichtigt werden! • Ein Tool zur Wechselrichterauslegung im E3/DC-Kundenportal unterstützt Sie bei der Dimensionierung ihrer Anlage:  Zur Wechselrichterauslegung: http://s10.e3dc.com/E3dcWeb/auslegung/?LANG=DEhttp://s10.e3dc.com/E3dcWeb/auslegung/ 6.6.2.2 PV-Anlage prüfen •...

  • Seite 83: Interne Stringverschaltung Der 2 Mpp-Tracker - Schema

    PV-Strings an das Gerät anschließen Abb. 59: Unterseite Gerät | DC-Trennschalter und PV-Strings (Abbildung zeigt S10 E) Pos. Benennung DC-Trennschalter MPP-Tracker 1: String 1.1 / String 1.2 MPP-Tracker 2: String 2.1 / String 2.2 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 84 Vorgehensweise: DC-Trennschalter in Stellung „0“ drehen. Die gemessene Leerlaufspannung der Strings beachten und online in das Web Formular zur Inbetriebnahmeerklärung eintragen. Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im E3/DC-Kundenportal aus: https://s10.e3dc.com (Anmeldung erforderlich!)  Die PV-Strings mit MC4-Steckverbindern direkt am Gerät kontaktieren (siehe die folgende Abbildung): –...
  • Seite 85 Zerstörung des Geräts durch Vertauschen der Polarität! Das Vertauschen der Polarität ist ein Installationsfehler und kann zur Zerstörung des Geräts führen!  Auf korrekte Polarität der Zuleitungen achten.  Prüfen, ob Plus- und Minusleitung zum selben String gehören. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 86: Gerät An Das Internet Anschließen

    HagerEnergy GmbH Gerät an das Internet anschließen Hinweise zur Internetverbindung: • Eine dauerhafte Internetverbindung vom Gerät zum E3/DC-Server ist für den sicheren und problemlosen Betrieb des Geräts zu empfehlen. • Durch Updates können größere Datenmengen anfallen, so dass eine performante Internetverbindung von Vorteil ist.

  • Seite 87: Freizugebende Ports

    In diesen Fällen ist sicherzustellen, dass ausgehende Verbindungen zu bestimmten Ports zugelassen werden. – Die freizugebenden Ports entnehmen Sie bitte der Unterlage „IT-Richtlinien für Internetanschluss/Portfreigabe“ im Kundenportal:  Download der PDF-Datei im E3/DC-Kundenportal: https://s10.e3dc.com (Anmeldung erforderlich!) Abdeckfläche des AC-Anschlussraums und linke Gehäusetür schließen...

  • Seite 88: Batteriemontage Und -Installation

     Batteriemodule nicht mit feuchten Händen berühren.  Batteriemodule nicht Feuchtigkeit oder Flüssigkeiten aussetzen.  Batteriemodule von Kindern und Tieren fernhalten. VORSICHT! Batteriemodule sind im Auslieferungszustand teilgeladen!  Beim Herstellen des elektrischen Anschlusses ist besondere Sorgfalt geboten! S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 89 Zustand befinden!  Die Batteriezellen sind in einem Batteriegehäuse verbaut. Für den Einsatz des Batteriemoduls ist keine externe Belüftung von außen notwendig. Ihr Gebrauch im Rahmen der Vorschriften des Herstellers ist unschädlich. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 90: Erste-Hilfe-Maßnahmen

    Die HagerEnergy GmbH lehnt jede Haftung für Schäden und Unfälle ab, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch des Batteriemoduls entstehen. • Batteriemodule nur nach den Angaben von E3/DC verwenden! • Batteriemodule nicht verwenden, wenn sie defekt sind, mechanische Beschädigungen aufweisen oder nicht funktionsfähig sind!

  • Seite 91: Produktbeschreibung

    (SOC) des Batteriemoduls und zur Statusanzeige PCS: Buchse für Master- Link-In: RJ48-Buchse IN; Funktionen: Kommunikationskabel (RJ48) – am Master-Batteriemodul: Buchse für ersten Abschlusswiderstand – an allen anderen Batteriemodulen: Buchse für Kommunikationskabel der Batteriemodule untereinander S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 92: Abmessungen

    [1] Breite: 445 mm • [2] Höhe: 420 mm • [3] Tiefe: 131 mm Gewicht: • 35 kg pro Batteriemodul Maximale Anzahl der Batteriemodule: • Pro COMPACT-Batterieschrank: 4 Batteriemodule Abb. 63: Abmessungen S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 93: Anzeige Des Batterie-Status Nach Dem Anschließen

    SOC: 0 – 25 Prozent | wird geladen SOC: 25,1 – 50 Prozent | wird geladen SOC: 50,1 – 75 Prozent | wird geladen SOC: 75,1 – 99,9 Prozent | wird geladen SOC: 100 Prozent | vollständig geladen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 94: Batterien Werden Entladen

    7.5.3.3 Störungen (in Auswahl) Status Bedeutung Zellüberspannung Zellunterspannung Überstrom (beim Laden oder Entladen) Temperatur zu hoch Temperatur zu niedrig Temperaturunterschiede zu groß Spannungsdifferenz zu groß Interner Kommunikationsfehler Kommunikationsfehler Speichersystem Kurzschluss/Überlast am Terminal Fehler Batteriemanagement-System S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 95: Batteriekabel Des Lieferumfangs

    Anschluss … Weiß … an das Master-Batteriemodul Grün System … an das Batterieanschlussfeld [C] Kommunikationskabel (Batteriemanagement) Anzahl: Anzahl des Batteriemoduls minus 1 • Mit den Kommunikationskabeln [C] werden die Batteriemodule untereinander verbunden. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 96 Die Abschlusswiderstände müssen wie folgt in die entsprechenden RJ48-Buchsen der Batteriemodule eingesteckt werden: • Abschlusswiderstand 1: – Link-In Master-Batteriemodul des Batteriekreises | Buchse • Abschlusswiderstand 2: – Link-Out Letztes Slave-Batteriemodul des Batteriekreises | Buchse S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 97: Hinweise Zu Den Verwendeten Lithium-Eisenphosphat-Batteriemodulen

     Bei Batterietypen mit separatem Ein-/Ausschalter (wie z. B. wie z. B. DCB-ZAx oder DCB-NLx) auch die Batteriemodule ausschalten, wenn das System über einen längeren Zeitraum nicht verwendet wird. Dies geschieht über das Ausschalten der Master-Batterie(n). S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 98: Batterie-Trennschalter Im Normalbetrieb

    E3/DC erfolgen! Es liegt sehr wahrscheinlich ein Fehler vor. Bei einer gegebenenfalls falsch vorgenommenen Installation kann ein Kurzschluss vorliegen. Liegt ein derartiger Defekt vor, muss dieser durch den E3/DC-Service behoben werden! Manuelles Ausschalten des Systems Bei einem manuell ausgelösten Ausschalten des Systems über das Menü des S10 Hauskraftwerks Hauptmenü...

  • Seite 99: Gerät Ausschalten

    Warten, bis im Display die Meldung erscheint, dass das Gerät abgeschaltet werden kann. DC-Trennschalter an der Unterseite auf Position „0“ drehen, um den Wechselrichter auszuschalten. Abb. 66: DC-Trennschalter an der Unterseite des S10 E COMPACT Batterie-Trennschalter in Stellung „0“ bringen. Abb. 67: Batterie-Trennschalter an der Unterseite des S10 E COMPACT S10 E COMPACT –...
  • Seite 100 7 Batteriemontage und -installation HagerEnergy GmbH LS-Automat für die Interne Energieversorgung ausschalten (1F01). LS-Automat für den Wechselrichter ausschalten (1F02). Abb. 68: LS-Automaten ausgeschaltet (Abbildung zeigt Optionen)  Das Hauskraftwerk ist ausgeschaltet. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 101: Batteriekabel Vorbereiten

     Die Batteriemodule dürfen nicht kurzgeschlossen werden!  Die Batteriemodule müssen korrekt angeschlossen werden. Die Polarität darf nicht vertauscht werden!  Alle verwendeten Batterie-Leistungskabel müssen gleich lang sein! Batterie-Leistungskabel ungleicher Länge dürfen nicht zusammen verwendet werden! S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 102: Hinweise Zum Kabelverlauf Der Batteriekabel

    Seite der elektrischen Funktionseinheit zum Batterieanschlussfeld 1 führen. • Die untere Zugentlastung des Kabelkanals zur Fixierung der Batteriekabel mit Kabelbindern nutzen. Abb. 69: Schematischer Kabelverlauf für ein Batteriemodul (Abbildung ähnlich) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 103 Kabelverlauf vom Batterieschrank unterhalb der elektrischen Funktionseinheit in das Batterieanschlussfeld 2 (wenn vorhanden): • Die Batteriekabel direkt von den Batterien in das Batterieanschlussfeld unterhalb des Geräts führen. Abb. 70: Schematischer Kabelverlauf für ein Batteriemodul (Abbildung ähnlich) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 104: Montagevariante 2: Komponenten Nebeneinander Aufgestellt

    • [3]: Zugentlastung am Gehäuse der elektrischen Funktionseinheit in der Nähe des Batterieanschlussfelds 1 verwenden. • [4]: Kabelkanal zum Batterieanschlussfeld 1 nicht verwenden! Abb. 71: Schematischer Kabelverlauf für ein Batteriemodul (Abbildung ähnlich) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 105: Kabelverlauf Vom Batterieschrank Rechts Neben Der Elektrischen Funktionseinheit In Das Batterieanschlussfeld 2 (Wenn Vorhanden)

    Batterieschrank unter der elektrischen Funktionseinheit montiert). • [2]: Zugentlastung am Anschluss-Sockel verwenden, wenn möglich. • [3]: Die Batteriekabel von hinten in die Öffnung des Anschluss-Sockels führen. Abb. 72: Schematischer Kabelverlauf für ein Batteriemodul (Abbildung ähnlich) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 106: Batterie-Leistungskabel In Batterieanschlussfeld An Der Rechten Seite Des Geräts Einstecken

    Beide Schrauben am grünen Batteriestecker festziehen. Den orangen und schwarzen Stecker [2] noch nicht in das Batteriemodul einstecken. Vorgang für jedes weitere Batteriemodul wiederholen. Abb. 73: Batterie-Leistungskabel an der Seite des Geräts einstecken S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 107: Batterie-Leistungskabel In Batterieanschlussfeld An Der Unterseite Des Geräts Einstecken

    Batterie-Leistungskabel in Batterieanschlussfeld an der Unterseite des Geräts einstecken Hinweis: Der 2. Batteriekreis steht nur zur Verfügung, wenn die Option INFINITY erworben wurde und das Gerät durch E3/DC umgerüstet wurde. Ist dies der Fall müssen beide Batteriekreise belegt werden. Vorgehensweise: BAT 2.1 Den grünen Stecker [1] des Batterie-Leistungskabels in die Buchse...

  • Seite 108: Kommunikationskabel In Batterieanschlussfeld An Der Rechten Seite Des Geräts Einstecken

    Seite im Batterieraum stecken. Hinweis: Das andere Ende des Kommunikationskabels wird erst später angeschlossen (siehe Kapitel 7.10 „Kommunikationskabel an Batteriemodule anschließen“, Seite 114ff.). Abb. 75: Kommunikationskabel in Batterieanschlussfeld an der Seite des Geräts einstecken S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 109: Kommunikationskabel In Batterieanschlussfeld An Der Unterseite Des Geräts Einstecken

    Kommunikationskabel in Batterieanschlussfeld an der Unterseite des Geräts einstecken Hinweis: Der 2. Batteriekreis steht nur zur Verfügung, wenn die Option INFINITY erworben wurde und das Gerät durch E3/DC umgerüstet wurde. Ist dies der Fall müssen beide Batteriekreise belegt werden. Vorgehensweise: COM 2 •...

  • Seite 110: Batteriemodule Einsetzen

    Bewahren Sie die Original-Kartons des Batteriemoduls auf!  Für den Fall eines Austausches kann das jeweilige Modul so sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 transportiert werden. Dies gilt auch für die spätere Entsorgung der Batteriemodule. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 111: Vordere Batterieabdeckung Des Batterieschranks Abnehmen

    Beim Lösen der Schnellverschlüsse vorsichtig sein, um sie nicht zu überdrehen. – Zum Lösen genügt eine Vierteldrehung. – Wir empfehlen, keinen Akku-Schrauber zu verwenden. • Ggf. muss das PE-Kabel abgezogen werden, bevor die Batterieabdeckung abgenommen werden kann. Abb. 77: Batterieschrank öffnen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 112: Batteriemodule Auspacken Und Einsetzen

    Das Batteriemodul so drehen, dass die Anschlüsse für das Batterie-Leistungskabel nach hinten weisen. Das erste Batteriemodul links in den Batterieschrank stellen. Das zweite bis vierte Batteriemodul (je nach erworbener Kapazität) jeweils rechts daneben stellen. Abb. 78: Eingesetzte Batteriemodule im Batterieschrank S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 113 Die hinter den Batteriehaltern liegenden Schrauben mit einem Torx-Schraubendreher TX20 lösen. Abb. 79: Batteriehalter lösen Alle Batteriehalter gegen die rechte Batterie schieben. Abb. 80: Batteriehalter fixieren Die Schrauben der Batteriehalter mit einem Torx-Schraubendreher TX20 festziehen. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 114: Kommunikationskabel An Batteriemodule Anschließen

    Beim Anschluss von vier Batteriemodulen muss zusätzlich ein Kommunikationskabel von der dritten in die vierte Batterie gesteckt werden. Der Abschlusswiderstand muss dann in die vierte Batterie gesteckt werden. Abb. 81: Kommunikationskabel anschließen (Gerät mit einem Batteriekreis) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 115 PCS-Buchse der Batterie 1.1 stecken. SYSTEM Den Stecker des Master-Kommunikationskabels [B] mit der Bezeichnung in das Anschlussfeld des S10 E COMPACT stecken. BAT A Link- Den Stecker des ersten Kommunikationskabels [C] mit der Bezeichnung in die -Buchse der Batterie 1.1 stecken.

  • Seite 116: Gerät Mit 2 Batteriekreisen

    7 Batteriemontage und -installation HagerEnergy GmbH 7.10.2 Gerät mit 2 Batteriekreisen Abb. 82: Kommunikationskabel anschließen (Gerät mit zwei Batteriekreisen) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 117: Batteriekreis 1 Anschließen

    Buchse LINK-IN der Batterie 2.3 stecken. Link-In Den ersten Abschlusswiderstand [D] in die Buchse der Batterie 2.1 stecken. Link-In Den zweiten Abschlusswiderstand [D] in die Buchse der Batterie 2.3 stecken. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 118: Batterie-Leistungskabel An Batteriemodule Anschließen

    Den orangen Stecker [2] des ersten Batterie-Leistungskabels auf den Plus-Pol des ersten Batteriemoduls stecken. Der Stecker muss mit einem deutlichen Klick-Geräusch einrasten. Vorgang für jedes weitere Batteriemodul wiederholen. Abb. 83: Stecker des Batterie-Leistungskabels auf Batteriemodul stecken S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 119: Vordere Batterieabdeckung Montieren

    Den Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge der Abdeckblende verbinden wie in der folgenden Abbildung. Abb. 84: Batterieabdeckung des Batterieschranks erden Beide Schnellverschlüsse mit einem 3 mm Innensechskantschlüssel festziehen. Abb. 85: Vordere Batterieabdeckung montieren S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 120: Tiefentladung Nach Der Batterieinstallation Verhindern

    Knopf am orangen Stecker leicht eindrücken und den Stecker nach oben ziehen. Knopf am schwarzen Stecker leicht eindrücken und den Stecker nach oben ziehen. Abb. 86: Batterie-Leistungskabel ausstecken Vorgang für alle anderen Batterien wiederholen. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 121: Rekalibrierung Der Batteriemodule

    Batteriemodule nicht entladen werden, erfolgt das Laden aus der PV-Anlage. Die Rekalibrierung wird am nächsten Tag fortgesetzt. Hinweis: Eine eingestellte Notstromreserve ist während der Rekalibrierung ggf. nicht verfügbar, je nach Gerätevariante. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 122: Gehäuse Des Geräts Schließen

    8.1.1 Abdeckblende erden • Verbinden Sie den Flachstecker des PE-Kabels des Anschluss-Sockels mit der Flachsteckzunge der Abdeckblende wie in der folgenden Abbildung. Abb. 87: Abdeckblende der elektrischen Funktionseinheit erden – rechte Geräteseite S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 123: Abdeckblende Anbringen

    Die Abdeckblende muss auf der rechten Seite der elektrischen Funktionseinheit angebracht werden. Die Abdeckblende auf der Rückseite des Geräts auf der Kombischraube einhängen, wie auf der folgenden Abbildung: Abb. 88: Abdeckblende der elektrischen Funktionseinheit einhängen (Schraube nicht sichtbar) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 124 8 Gehäuse des Geräts schließen HagerEnergy GmbH Auf der rechten Seite durch den Anschluss-Sockel von innen nach außen verschrauben, wie auf der folgenden Abbildung: Abb. 89: Abdeckblende der elektrischen Funktionseinheit verschrauben S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 125 HagerEnergy GmbH 8 Gehäuse des Geräts schließen Abb. 90: Gerät ohne und mit Abdeckblende der elektrischen Funktionseinheit S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 126: Seitliche Abdeckblende Des Batterieschranks Montieren

    Abdeckblende wie in der folgenden Abbildung. Abb. 91: Seitliche Abdeckblende des Batterieschranks erden (Abbildung ähnlich) 8.2.2 Abdeckblende anbringen • Die drei Bolzen der Abdeckblende müssen in die Langlöcher des Batterieschranks eingehängt werden. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 127: Frontale Abdeckblende Des Batterieschranks Montieren

    Abb. 92: Frontale Abdeckblende des Batterieschranks erden (Abbildung ähnlich) 8.3.2 Abdeckblende anbringen • Die drei Bolzen der Abdeckblende müssen in die Langlöcher des Batterieschranks eingehängt werden. Abb. 93: Geschlossenes Gehäuse mit allen Abdeckblenden S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 128: Ac-Seitige Isolationsmessung Durchführen

    Die Sicherung 1F02 am Wechselrichter ausschalten. Den 4 mm²-Neutralleiter von der Neutralleiter-Schiene lösen. Den abgenommenen Neutralleiter isolieren. Die Isolationsmessung normgerecht durchführen. Nach erfolgter Messung den 4 mm²-Neutralleiter wieder auf die Neutralleiter-Schiene korrekt auflegen. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 129 Hinweis: Beim Wiederanschließen des Neutralleiters beachten, dass dieser wieder korrekt aufgelegt wird. Ein schlechter Kontakt kann schwerwiegende Folgen haben! Die Neutralleiter-Klemme wieder mit einem Drehmoment von 2,5 Nm anziehen. Abb. 94: Neutralleiter im Verteiler des Geräts S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 130: Inbetriebnahme

    Sicherheitsvorkehrungen, wie z. B. Erdung und Absicherung, korrekt getroffen und vorgenommen wurden! 10.1 Energiemanagement in Betrieb nehmen Vorgehensweise: • Im AC-Anschlussraum auf Hutschiene 2 den linken LS-Automaten (1F01) einschalten. Abb. 95: LS-Automat für interne Versorgung einschalten (1F01) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 131: Erstmalig Am Gerät Anmelden

    Geben Sie über das Touch-Display „Nutzername“ [2] und „IPIN“ [3] des installierenden und von E3/DC zertifizierten Installateurs ein. – Die entsprechenden Daten entsprechen den Angaben auf Ihrer Installationsplakette. • Anschließend jetzt anmelden antippen. Abb. 96: Anmeldedaten über das Touch-Display eingeben S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 132: Wechselrichter In Betrieb Nehmen

    Das Symbol darf nicht in grauer oder roter Farbe erscheinen! – Ist der Status „grau“ oder „rot“, kann das System u. U. falsch angeschlossen worden sein. In diesem Fall könnte der Wechselrichter beschädigt oder zerstört werden! S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 133 Im AC-Anschlussraum auf der oberen Hutschiene (Hutschiene 3) den LS-Automaten für die Absicherung des E3/DC-Wechselrichters einschalten (1F02). Abb. 98: LS-Automat für den E3/DC Wechselrichter einschalten (1F02) Den Wechselrichter durch Drehen des DC-Trennschalters auf „1“ einschalten. Abb. 99: Geräteunterseite – DC-Trennschalter (Abbildung zeigt S10 E) S10 E COMPACT –...

  • Seite 134: Spannungsdrehfeld Kontrollieren

    Wurde das System korrekt angeschlossen, erscheint in diesem Feld die Anzeige „Rechtsdrehfeld“ (farblich nicht hervorgehoben). Bei fehlerhafter Installation erscheint hier „Linksdrehfeld“ (farblich rot unterlegt). Was ist bei Fehlern zu tun? • Werden Fehler angezeigt, müssen Sie Abhilfe schaffen und die Installation korrigieren! S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 135: Batteriemodule Einschalten Und Initialisieren

    Master-Batteriemodul durch kurzen Druck auf den Ein-/Ausschalter einschalten. Durch das Einschalten des Master-Batteriemoduls werden alle Slave-Batteriemodule eingeschaltet und initialisiert. S10 E COMPACT nach INFINITY-Umrüstung: Master-Batteriemodul des zweiten Batteriekreises durch kurzen Druck auf den Ein-/Ausschalter POWER einschalten. Durch das Einschalten des zweiten Master-Batteriemoduls werden alle Slave-Batteriemodule eingeschaltet und initialisiert.

  • Seite 136: Batterie-Trennschalter (Breaker) In Stellung „1" Bringen

    10.6 Batterie-Trennschalter (Breaker) in Stellung „1“ bringen • Batterie-Trennschalter (Breaker) in Stellung „1“ bringen. Abb. 103: Geräteunterseite – Batterie-Trennschalter (Abbildung zeigt S10 E) Abb. 104: Geräteunterseite nach INFINITY-Umrüstung – Batterietrennschalter (Abbildung zeigt S10 E) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 137: Batterietraining Durchlaufen Lassen

    Können die Batteriemodule nicht entladen werden, erfolgt das Laden aus der PV-Anlage. Die Rekalibrierung wird am nächsten Tag fortgesetzt. • Während der Rekalibrierung sind der Notstrom sowie eine eingestellte Notstromreserve ggf. nicht verfügbar (abhängig vom Gerätetyp). S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 138: Korrekte Funktion Der Systemkomponenten Bestätigen

    Rot: Komponente ist nicht vorhanden (Ausnahme: Notstrombetrieb) Orange: Komponente kommuniziert nicht Blau: Zeigt Service-Funktion an, z. B. bei Updates durch E3/DC Grau: Komponente nicht gestartet • Durch Antippen des Button Bestätigen, gelangen Sie zur Startseite des Systems. Abb. 106: Startseite (Beispiel-Screen) S10E-74xxx_IA | V1.20...

  • Seite 139: Netzwerkeinstellungen Prüfen Und Ggf. Anpassen

    Wenn Sie die Einträge manuell überschreiben möchten, müssen Sie zunächst das DHCP- Protokoll deaktivieren (Button aus antippen). – Anschließend können Sie die Einträge manuell überschreiben und durch Antippen des Button übernehmen speichern. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 140: Daten Des Kunden Eingeben

    Abb. 109: Funktion „Standort“ (Seite 2) • Tippen Sie auf setzen, um die vorgenommenen Eingaben zu speichern. • Durch Antippen des Button setzen wird ein Benutzerkonto erstellt. Damit erkennt Ihr Kunde die Datenschutzbestimmungen der HagerEnergy GmbH an. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 141: Leistungsreduktion Und Lastmanagement Einstellen

    Anlagen über 30 kWp müssen über eine ferngesteuerte Leistungsreduzierung verfügen. Abb. 110: Funktion „Einspeiseleistung“ Installierte PV-Leistung [Watt]: • Hier muss die installierte PV-Leistung der Anlagen in Summe eingetragen werden. Das System kann nur korrekt arbeiten, wenn dieses Feld einen Eintrag enthält! S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 142: Tracker-Einstellung Vornehmen Bzw. Anpassen

    Üblicherweise ist hier die Anzahl der genutzten Tracker auf Duo-Tracker voreingestellt. Beachten Sie die auf dem Display angezeigten Bedingungen für die Einstellung. • Wenn nur ein Tracker genutzt wird, tippen Sie auf Single-Tracker. Abb. 111: Funktion „Solar“ > „Einstellungen“ S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 143: Netz- Und Anlagenschutz Anpassen

    Es erscheint ein grün unterlegtes Dialogfenster, in dem Sie darauf hingewiesen werden, welche Bereiche des Netz- und Anlagenschutzes von der Änderung der Ländereinstellung betroffen sind. • Umstellen antippen, wenn Sie die ausgewählte Ländereinstellung übernehmen möchten. Andernfalls tippen Sie abbrechen an. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 144: Funktion „N/A-Schutz

    Hinweis: Passen Sie die Parameter bitte nur in Absprache mit dem zuständigen EVU/ESTI an! Abb. 113: Funktion „N/A-Schutz“ – Frequenzüberwachung Abb. 114: Funktion „N/A-Schutz“ – Netzspannungsgrenzen Abb. 115: Funktion „N/A-Schutz“ – Blindleistung/Wirkleistung S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 145 HagerEnergy GmbH 10 Inbetriebnahme Abb. 116: Funktion „N/A-Schutz“ – Blindleistungseinstellungen S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 146: Inbetriebnahmeerklärung Online Im Kundenportal Ausfüllen

    1x Gerät mit geschlossenen Gehäusetüren und sichtbarer Umgebung: Der Montageort und die Montagevariante „Standfuß“ bzw. „Wandhalter“ sollten erkennbar sein. Die Garantieurkunde wird nach erfolgter Prüfung durch E3/DC versendet. 10.15 Abschluss der Inbetriebnahme  Sie haben das Gerät erfolgreich in Betrieb genommen. Damit sind die Arbeiten rund um die Montage, die elektrische Installation und die Inbetriebnahme abgeschlossen.

  • Seite 147: Monitoring Des Hauskraftwerks

    Netzbezug [ kWh ] Hausverbrauch [ kWh ] • Auf den folgenden Seiten geben wir Ihnen einen Überblick über die Funktionen des Kundenportals und zeigen die Unterschiede zwischen der Webapplikation und der mobilen App. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 148: Zugang Zum Kundenportal - Webapplikation Oder Mobile App

    Abb. 117: E3/DC-Kundenportal – Anmeldemaske • Anhand der Seriennummer kontrollieren, ob das installierte S10 Hauskraftwerk angezeigt wird. Abb. 118: E3/DC-Kundenportal – Übersicht einzelner Systeme eines Installateurs • Gewünschtes System per Mausklick auswählen. Anschließend erscheint eine Übersicht der Funktionen, die Ihnen zur Verfügung stehen: S10E-74xxx_IA | V1.20...
  • Seite 149 Wollen Sie beispielsweise die aktuellen Werte Ihres Systems anschauen, klicken Sie auf Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 120: E3/DC-Kundenportal – „Aktuelle Werte“ des ausgewählten Systems S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 150: Mobile App Nutzen

    11 Monitoring des Hauskraftwerks HagerEnergy GmbH 11.1.2 Mobile App nutzen Der Zugriff auf das Kundenportal kann auch über die mobile App „E3/DC-Portal“ erfolgen. Die App liegt für alle gängigen Plattformen vor und kann in den entsprechenden App Stores heruntergeladen werden.
  • Seite 151 Wollen Sie beispielsweise die aktuellen Werte Ihres Systems anschauen, tippen Sie auf Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 123: App mit den „Aktuellen Werten“ Die Funktionen entsprechen denen der Webapplikation. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 152: Verwendete Symbole Des Kundenportals

    SmartPower Die Einstellungen können nur vom Besitzer des Systems geändert werden! SmartHome (nur bei Nutzung von Hausautomations-Systemen): Zur Steuerung von angeschlossenen Verbrauchern. Die Einstellungen können nur vom Besitzer des Systems geändert werden! S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 153: Zusätzliche Funktionen Der Mobilen App

    Tippen Sie in der mobilen App auf Übersicht, um zu einer Auflistung aller verfügbaren Funktionen zu gelangen. Innerhalb der Funktionsübersicht können Sie über Merker-Pins die Funktionen Ihrer Wahl ins Quick-Menü verschieben bzw. gegen Bestehende austauschen. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 154: Funktionen Des Kundenportals

    Systems anschauen möchten: Abb. 126: Aktuelle Werte eines S10 Hauskraftwerks (Beispiel) Die folgenden Energieflüsse des installierten Systems werden dargestellt: PV-Wechselrichter (Solarenergie) Zeigt die Leistung der PV-Anlage an, die aktuell ins System eingespeist wird. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 155 Richtung des S10 Hauskraftwerk-Symbols zeigen. Wallbox Zeigt den Ladevorgang der Wallbox an. • Es wird Strom mit der Wallbox in das Elektrofahrzeug eingespeist, wenn die Pfeile in Richtung Wallbox-Symbol zeigen. Hausverbrauch Zeigt den aktuellen Hausverbrauch an. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 156: Leistungswerte

    • Ladezustand der Batterie Netzbezug • • Prognose Solarproduktion • • Batterie (Laden) Externe Produktion • • Batterie (Entladen) Summe Produktion • • Netzeinspeisung Hausverbrauch Abb. 127: Leistungswerte im Verlauf eines Tages S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 157 Anzeige der Energie, die im Haus verbraucht wird. Der Hausverbrauch wird durch die Solaranlage, die Batterie, das Stromnetz und ggf. weitere externe Energiequellen gedeckt. Der Bezug von Strom aus dem Stromnetz des Energieversorgungsunternehmens soll möglichst gering gehalten werden. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 158: Produktion Und Hausverbrauch In Prozent

    11.3.2.3 Direktverbrauch (Hausverbrauch | Produktion) Im Verlauf eines vorzugebenden Zeitraums werden der Hausverbrauch und die Produktionswerte als Flächen- und Säulendiagramme ausgegeben. Hinweis: Der Direktverbrauch enthält die DC-seitigen Wechselrichter-Verluste. Hausverbrauch Abb. 129: Hausverbrauch im Verlauf eines Tages S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 159 HagerEnergy GmbH 11 Monitoring des Hauskraftwerks Produktion Abb. 130: Produktion im Verlauf eines Tages S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 160: System-Monitor

    11 Monitoring des Hauskraftwerks HagerEnergy GmbH 11.3.3 System-Monitor • Solarleistung: • Visualisierung der Solarleistung (bezogen auf die einzelnen Solar-Tracker) in einem Liniendiagramm (live/15-Sekunden-Werte) • Historisierung der Tracker-Leistungen (15-Minuten-Werte) Abb. 131: System-Monitor „Solarleistung“ S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 161: Batterieleistung

    HagerEnergy GmbH 11 Monitoring des Hauskraftwerks Batterieleistung: • Visualisierung der historisierten Batterie-Leistungen und der Batterietemperaturen (1-Minuten- Werte) Abb. 132: System-Monitor „Batterieleistung“ S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 162 Erweitertes System-/Anlagenmonitoring: • Visualisierung der einzelnen Phasenleistungen (L1 bis L3 zzgl. Summenbildung) am Netzübergabepunkt in einem Liniendiagramm (live/15-Sekunden-Werte) (positiv = Netzbezug; negativ = Netzeinspeisung) • Historisierung im 15-Minuten-Rhythmus Abb. 133: System-Monitor „System-/Anlagenmonitoring“ S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 163 HagerEnergy GmbH 11 Monitoring des Hauskraftwerks Externe Produktion: • Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte) • Historisierung der Leistungswerte im 15-Minuten-Rhythmus Abb. 134: System-Monitor „Externe Produktion“ S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 164: Smart-Funktionen

    Eine detaillierte Beschreibung der Funktion entnehmen Sie bitte der Bedienungsanleitung zum S10 Hauskraftwerk. 11.3.6 Wallbox (nur bei Nutzung einer Wallbox von E3/DC) Zur Steuerung des Fahrzeugladegeräts von E3/DC. Die Einstellungen können nur vom Besitzer des Systems geändert werden! Eine detaillierte Beschreibung der Funktion finden Sie in der Bedienungsanleitung der Wallbox: Abb.

  • Seite 165: Deutschland Live

    Visuelle Kartendarstellung in OpenStreetMap weiterer Standorte in ihrer Nähe. Aus Datenschutzgründen wird auf eine Abbildung verzichtet. 11.4 Hinweise zur Darstellung im Kundenportal 11.4.1 Farbkennung und Symbole Abb. 136: Farben und Symbole des Kundenportals S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 166: Darstellung Der Leistungswerte Und -Verläufe In Einem Diagramm

    Monats oder die Monate eines Jahres abgebildet. Darstellung auf y-Achse (senkrecht): An der y-Achse sind 2 verschiedene Einheiten abgebildet: • Links: Leistungsverläufe [W] für Netz, Haus, Batterie • Rechts: Ladezustand Batterie [%] S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 167: Darstellung Auf Basis Von 15-Minuten-Mittelwerten

    Ladezustand (SOC): Der Ladezustand der Batterien (SOC = State Of Charge) wird vom Batteriemanagement berechnet. Abb. 138: Ladezustand der Batterien • Der SOC wird auf Basis der gemessenen Lade- und Entladeleistung berechnet. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 168 • Beispiel: Werden aufgrund des Wetters die Endpunkte nicht regelmäßig erreicht, sinkt die Genauigkeit der SOC-Bestimmung u. U. deutlich spürbar. Bei Wiedererreichen eines Endpunktes wird das im Portal als SOC Sprung sichtbar. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 169: Option: Dc-Überspannungsschutz (Üss)

    Produktionsstand des Geräts und seiner Komponenten abweichen. 12.2 Gültigkeitsbereich Dieses Dokument beschreibt den Einsatz des DC-Überspannungsschutzes in den S10 Hauskraftwerken „S10 E“, „S10 E INFINITY“, „S10 E COMPACT“ und „S10 E PRO“. Technische Änderungen behält sich E3/DC vor. S10 E COMPACT – Installationsanleitung...

  • Seite 170: Sicherheit

    Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Gewährleistungsanspruchs. • Beachten Sie bitte auch den folgenden Hinweis. Er befindet sich auf dem Sockel des DC-Überspannungsschutzes: Abb. 140: Hinweis auf dem Sockel des DC-Überspannungsschutzes S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 171: Übersicht: Dc-Überspannungsschutz Mit Schutzmodulen

    Basisteil und gesteckten Schutzmodulen zum Schutz von 2 MPP-Systemen • Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul (patentiertes SCI-Prinzip) • Fehlerresistente Y-Schaltung Abb. 141: DC-Überspannungsschutz (Kompletteinheit: Sockel mit 5 Schutzmodulen) 12.4.3 Installationsschema Abb. 142: Installationsschema DC-Überspannungsschutz S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 172: Wie Wird Der Dc-Überspannungsschutz Überwacht

    Bitte kontaktieren Sie ihren Installateur oder unseren Support. 12.4.6 Was muss nach dem Auslösen getan werden? • Die Überspannungsschutz-Module müssen ersetzt werden, damit das Hauskraftwerk weiterhin gegen DC-Überspannungen geschützt ist. – Siehe das Kapitel „Montage DC-Überspannungsschutz“, S. 175ff. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 173: Wo Befindet Sich Der Dc-Überspannungsschutz Im Gerät

    12 Option: DC-Überspannungsschutz (ÜSS) 12.4.7 Wo befindet sich der DC-Überspannungsschutz im Gerät? Der DC-Überspannungsschutz befindet sich im AC-Anschlussraum des Geräts, neben dem Verteiler hinter einer Abdeckung. Abb. 143: DC-Überspannungsschutz im AC-Anschlussraum (Abbildung zeigt S10 E) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 174: Lieferumfang

    PV-Schutzmodule 1pol. 12.5kA 500V DC mit 3-stufiger DC-Schaltvorrichtung für PV-Anlagen bis 1000V – Anzahl: 4 Stück • DG MOD PV 500 PE-Schutzmodul 1pol. 20kA 500V DC Varistor-Schutzmodul (PE) – Anzahl: 1 Stück S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 175: Montage Dc-Überspannungsschutz

    Vor der Montage sind die einsteckbaren Schutzmodule und der Sockel auf äußere Beschädigungen zu kontrollieren. Sollte eine Beschädigung oder ein sonstiger Mangel festgestellt werden, dürfen die Schutzmodule nicht eingesetzt werden. Abb. 145: DC-Überspannungsschutz im AC-Anschlussraum (Abbildung zeigt S10 E) S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 176: Schutzmodule Einsetzen

    DG MOD PV SCI 500 (PV) DG MOD PV SCI 500 (PV) Zum Schluss den Deckel des DC-Überspannungsschutzes wieder anschrauben. Abb. 149: Deckel anschrauben  Sie haben die Schutzmodule des DC-Überspannungsschutzes eingesetzt. Der DC-Überspannungsschutz ist nun einsatzbereit. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 177: Schutzmodule Auswechseln

    DG MOD PV SCI 500 (PV) DG MOD PV SCI 500 (PV) DG MOD PV 500 (PE) DG MOD PV SCI 500 (PV) DG MOD PV SCI 500 (PV) Den Vorgang ggf. für weitere defekte Schutzmodule wiederholen. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 178 12 Option: DC-Überspannungsschutz (ÜSS) HagerEnergy GmbH Zum Schluss den Deckel des DC-Überspannungsschutzes wieder anschrauben. Abb. 154: Deckel anschrauben  Sie haben die Schutzmodule des DC-Überspannungsschutzes ausgewechselt. Der DC-Überspannungsschutz ist nun wieder einsatzbereit. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 179: Anzeigen Im Display Des Geräts

    Zusätzlich erfolgt ein entsprechender, gelb hinterlegter Hinweis im unteren Bereich des Displays. • Der DC-Überspannungsschutz wurde nicht installiert: – Das nebenstehende Symbol zeigt ein Gerät an, das nicht über einen DC-Überspannungsschutz verfügt. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 180: Die Funktion Dc-Überspannungsschutz (Ovp)

    Sie können den DC-Überspannungsschutz auch deaktivieren. Das ist dann angezeigt, wenn defekte Schutzmodule nicht ersetzt werden oder ein anderer externer DC-Überspannungsschutz zum Einsatz kommen soll. • Der Button setzen deaktiviert den DC-Überspannungsschutz. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 181: Dc-Überspannungsschutz Wurde Nicht Installiert

    HagerEnergy GmbH 12 Option: DC-Überspannungsschutz (ÜSS) 12.7.2.3 DC-Überspannungsschutz wurde nicht installiert Abb. 159: DC-Überspannungsschutz nicht installiert S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 182: Technische Daten Dc-Überspannungsschutz

    ≤ 25 ns Betriebstemperaturbereich (T -40 °C ... +80 °C Funktions- / Defektanzeige grün / rot Anzahl der Ports Anschlussquerschnitt (min.) 1,5 mm ein-/feindrähtig Anschlussquerschnitt (max.) 35 mm mehrdrähtig / 25 mm feindrähtig S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 183: Pv-Schutzmodule

    Abb. 161: DC-Überspannungsschutz (PV-Schutzmodule) Beschreibung Spezifikation Nennableitstoßstrom (8/20 μs) (I 12,5 kA Max. Ableitstoßstrom (8/20 μs) (I 25 kA Höchste Dauerspannung DC (U 500 V Gewicht 49 g Anzahl verwendeter Module Stand: 11.2019 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 184: Pe-Schutzmodul

    Abb. 162: DC-Überspannungsschutz (PE-Schutzmodul) Beschreibung Spezifikation Nennableitstoßstrom (8/20 μs) (I 20 kA Max. Ableitstoßstrom (8/20 μs) (I 40 kA Höchste Dauerspannung DC (U 500 V Gewicht 53 g Anzahl verwendeter Module Stand: 11.2019 S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 185: Option: Leistungsmesser Typisieren Und Benennen

    Button [1] antippen, um die weiteren Bearbeitungsfelder zu öffnen. Abb. 164: Ext. Leistungsmesser benennen und typisieren Den Namen des externen Leistungsmessers im Feld [2] eingeben. Im Feld [3] den Leistungsmesser-Typ aus den folgenden Typen auswählen: S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 186  Der Leistungsmesser wurde jetzt benannt und typisiert. Im Kundenportal können entsprechend angelegte externe Leistungsmesser in der Funktion System-Monitor > Externe Produktion einzeln betrachtet werden. Abb. 165: Kundenportal – Anzeige externer Leistungsmesser S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 187: Option: Hausautomation Über Xcomfort-Aktoren

    14.3 Aktoren installieren • Installieren Sie zum Schalten der Verbraucher die entsprechenden Aktoren (Unterputz-Schaltmodule, Zwischen-Steckdosen usw.) aus dem Hausautomationssystem xComfort. • Den Geräten sind die Montageanleitungen und weitere Dokumente des Herstellers beigefügt. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 188: Kommunikation Zwischen Hauskraftwerk Und Aktoren Herstellen

    Anschließend muss ein Neustart des Systems durchgeführt werden: – Hauptmenü > System > Funktionen > Funktion Neu starten Abb. 167: Geräteunterseite – USB-Buchse für Kommunikations-Stick xComfort (Abbildung zeigt S10 E) Pos. Benennung USB-Buchse S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 189: Schaltbefehle Für Die Aktoren Parametrieren

    Einschaltschwelle (Einspeiseleistung [W]) für Solar-Aktor Mindest-Anschaltzeit (hh:mm) Mindest-Ausschaltzeit (hh:mm) Einschalt-Schwelle (SOC [%]) für [10] Ausschalt-Schwelle (SOC [%]) für Batterie-Aktor Batterie-Aktor [11] Button zum Öffnen bzw. Schließen der [12] Einschalt-Uhrzeit für Timer-Aktor Bearbeitungsfelder S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 190: Aktor Anlernen

    Aufblinken der LED und Schalten der Last. Abb. 170: Kanal zuweisen Hinweise: [1] = Aktortyp – Schaltaktor: Manuelles An- und Ausschalten. – Dimmaktor: Schaltet und dimmt das Licht. (Der entsprechende Aktor ist erforderlich.) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 191: Rückmeldung Aktorstatus

    Der Aktorstatus muss nach kurzer Zeit in hellgrün (Aktor ist an) oder dunkelgrün (Aktor ist aus) angezeigt werden. – Wenn es sich um eine Gruppe handelt, wird der Aktorstatus grau angezeigt. 14.5.2 Rückmeldung Aktorstatus Abb. 171: Rückmeldung Aktorstatus S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 192: Beispiel Für Einen Im System Angelegten Solar-Aktor

    über die Button an und aus erfolgen. 14.5.4 Angelernten Aktor zurücksetzen bzw. löschen Sollte das Anlernen des Aktors nicht wie gewünscht funktioniert haben, können Sie den angelernten Aktor zurücksetzen bzw. löschen. Abb. 173: Angelernten Aktor zurücksetzen bzw. löschen S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 193: Aktor-Typ Analogaktor

    Aktor, den Sie bei uns beziehen können: • Aktor-Typ: CAAE-01/01 • E3/DC-Artikelnummer: OPT1550110002 14.6.1 Werte für die Batterieladung (SOC) bestimmen Abb. 174: Beispiel für Analogaktor Batterieladung (SOC) • Wählen Sie im Blätterfeld SOC aus. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 194: Leistung Des Verbrauchers

    Sie die Leistung manuell eingeben. Offset-Wert • Geben Sie hier den Wert ein, der vom produzierten Überschuss mindestens ins Netz eingespeist werden soll. Im Beispiel wurden 250 Watt eingegeben. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 195: Schwellwert Für Maximale Spannung

    Über den Schieberegler können Sie auch manuell eine Spannung zwischen 0 und 10 Volt vorgeben. – Der Wert wird übernommen, sobald Sie den Schiebregler loslassen. – Die manuell vorgenommenen Eingaben in den Editierfeldern werden ignoriert. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 196: Wartungshinweise

    Das System ist wartungsfrei. Im Falle eines Defektes wenden Sie sich bitte an Ihren Lieferanten bzw. die HagerEnergy GmbH. Sämtliche Reparaturen dürfen ausschließlich durch den E3/DC-Service oder von ihm beauftragte Firmen vorgenommen werden! Softwareupdates werden direkt über das Internet aufgespielt. Eine permanente Internetverbindung ist erforderlich, um lückenlose Datenaufzeichnungen zu ermöglichen.

  • Seite 197: Außerbetriebnahme Und Entsorgung

    16.1 System vollständig ausschalten (inkl. Batterien abschalten) Gilt für die Gerätetypen „S10 E Hauskraftwerk“ und „S10 E PRO Hauskraftwerk“ ab der Seriennummer 49xxx und „S10 E COMPACT“ ab der Seriennummer 74xxx. Hauptmenü > System > Funktionen Button ausführen im Bereich „Herunterfahren“ antippen.
  • Seite 198 Batterietypen mit Ein-/Ausschalter müssen i. d. R. am Master-Batteriemodul ausgeschaltet werden. DC-Trennschalter auf Position „0“ drehen, um den Wechselrichter auszuschalten. Abb. 180: Geräteunterseite – DC-Trennschalter auf Position „0“ drehen (Abbildung zeigt S10 E) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 199 16 Außerbetriebnahme und Entsorgung LS-Automat für den Wechselrichter ausschalten (1F02). Abb. 181: LS-Automat für den E3/DC-Wechselrichter ausschalten: 1F02 (Abbildung zeigt S10 E) LS-Automat für die interne Energieversorgung ausschalten (1F01). Abb. 182: LS-Automat für interne Versorgung ausschalten: 1F01 (Abbildung zeigt S10 E) Vor dem Wiedereinschalten des Systems mindestens 2 Minuten warten.

  • Seite 200: Entsorgung Allgemein

    Für Endbenutzer verpflichtet sich die HagerEnergy GmbH die im S10 Hauskraftwerk verwendeten Batterien kostenfrei zurückzunehmen. Die Batterien müssen sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 in der Originalverpackung transportiert werden. Beachten Sie auch die „Rücknahmeerklärung für Industriebatterien“ im Downloadbereich des Kundenportals. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 201: Störabhilfe

    Support dazu aufgefordert, das System neu zu starten. Vorgehensweise: • Verzweigen Sie im Hauptmenü in das Menü System und anschließend in Funktionen. • Im Bereich „Neu starten“ den Button ausführen antippen. Abb. 183: „Funktionen“ S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 202: System Ausschalten

    Batterie-Trennschalter (Breaker) in Stellung „0“ bringen: Um sicherzustellen, dass die Batterien nicht entladen werden, muss der Batterie-Trennschalter manuell ausgeschaltet werden. Abb. 185: Geräteunterseite – Batterie-Trennschalter in Stellung „0“ bringen (Abbildung zeigt S10 E) S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 203: Fehlermeldungen In Der Statuszeile

    Systems durch (Hauptmenü > System > Funktionen > „Neu starten“)! – Bleibt diese Aktion erfolglos, fahren Sie mit dem nächsten Schritt fort. • Bitte prüfen Sie, ob die Batterie abgeschaltet ist! Überprüfen Sie dazu die Stellung des S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 204 Bitte ziehen Sie das Internetkabel kurz heraus, stecken es wieder ein und starten das System neu (Hauptmenü > System > Funktionen > „Neu starten“)! • System-Software System neu starten. nicht aktiv • Technischen Support kontaktieren. S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...

  • Seite 205: Technische Daten

    HagerEnergy GmbH 18 Technische Daten Technische Daten Hinweis: Änderungen vorbehalten. Verbindlich ist immer das aktuelle PDF-Dokument im E3/DC-Infocenter S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 206 18 Technische Daten HagerEnergy GmbH S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 207 HagerEnergy GmbH 18 Technische Daten Stand: 09.02.2021 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 208: Zubehör

    40 A pro Phase erhältlich als OPT1450020004 – externe Quelle 1 – 4 (ID 101 – ID 104) oder – externer Verbraucher 1 – (ID 101 – ID 104) • CAN-Repeater erforderlich S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 209 Wurzelleistungsmesser OPT1450050005 (ID 106) oder OPT1450050006 – externe Quelle 1 – 4 (ID 101 – ID 104) oder – externer Verbraucher 1 – (ID 101 – ID 104) – Farming ID 105 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 210 Anleitung • OPT1150080005 Nachrüstsatz Anschluss Sicherungsautomat C32 Zusatzsolarwechselrichter (3 pol.) • Kabelsatz • Anleitung • OPT1150080006 Nachrüstsatz Ausbau interner CAN-Repeater Leistungsmesser LM3pXXisp • Stecker CAN LM3pXXisp • Durchgangsklemmen • Kleinmaterial • Anleitung S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 211 19 Zubehör Artikelnummer Bezeichnung Beschreibung/Lieferumfang • OPT1450070000 Energiefarming-Software Software für das Energiefarming erforderlich: – Externe Leistungsmessung am Zählpunkt: - 100A Leistungsmesser (OPT1450030005) erforderlich! - Absicherung 120 A / Messung 100 A Stand: 30.11.2020 S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...

  • Seite 212: Glossar

    Die Abkürzung „IP“ steht für „International Protection“. Im englischen Sprachraum wird die Abkürzung teils auch mit „Ingress Protection“ (Schutz gegen Eindringen) übersetzt. Kraft-Wärme-Kopplung Kraft-Wärme-Kopplung ist die gleichzeitige Gewinnung von mechanischer Energie S10E-74xxx_IA | V1.20 S10 E COMPACT – Installationsanleitung...
  • Seite 213 Wärme wird für Heizzwecke oder für Produktionsprozesse als Prozesswärme genutzt. Local Area Network Lokales Netzwerk Overvoltage protection Überspannungsschutz Photovoltaik – State of Charge Ladezustand der Batterie(n) ÜSS Überspannungsschutz DC-Überspannungsschutz Verband der – Elektrotechnik Elektronik Informationstechnik e. V. S10 E COMPACT – Installationsanleitung S10E-74xxx_IA | V1.20...
  • Seite 214 HagerEnergy GmbH Karlstraße 5 49074 Osnabrück T +49 541 760 268 0 e3dc.com...
