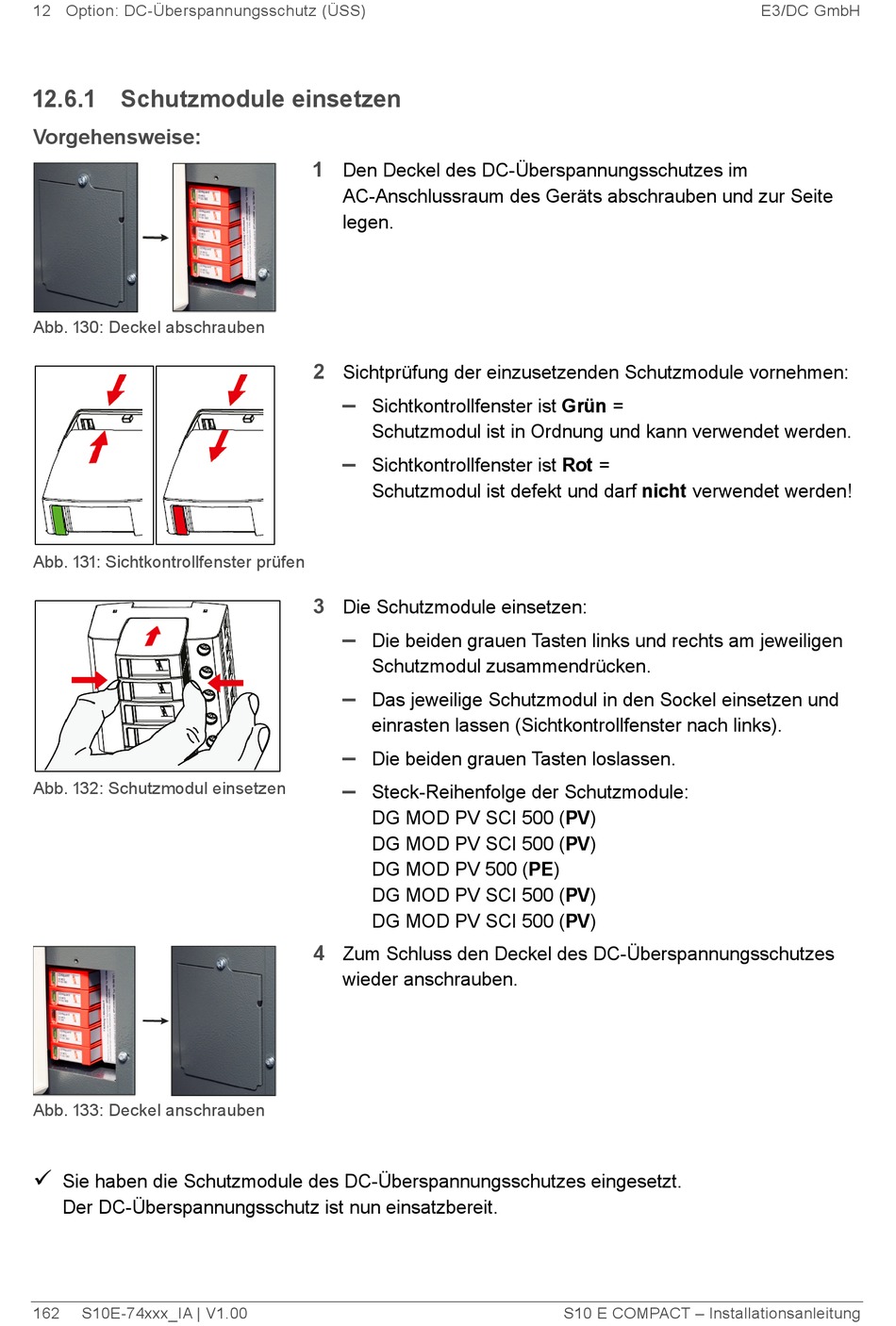

12 Option: DC-Überspannungsschutz (ÜSS)
12.6.1

Schutzmodule einsetzen

Vorgehensweise:

Abb. 130: Deckel abschrauben
Abb. 131: Sichtkontrollfenster prüfen
Abb. 132: Schutzmodul einsetzen
Abb. 133: Deckel anschrauben

Sie haben die Schutzmodule des DC-Überspannungsschutzes eingesetzt.
Der DC-Überspannungsschutz ist nun einsatzbereit.
162 S10E-74xxx_IA | V1.00
1
Den Deckel des DC-Überspannungsschutzes im
AC-Anschlussraum des Geräts abschrauben und zur Seite
legen.
2
Sichtprüfung der einzusetzenden Schutzmodule vornehmen:
–
Sichtkontrollfenster ist Grün =
Schutzmodul ist in Ordnung und kann verwendet werden.
–
Sichtkontrollfenster ist Rot =
Schutzmodul ist defekt und darf nicht verwendet werden!
3
Die Schutzmodule einsetzen:
–
Die beiden grauen Tasten links und rechts am jeweiligen
Schutzmodul zusammendrücken.
–
Das jeweilige Schutzmodul in den Sockel einsetzen und
einrasten lassen (Sichtkontrollfenster nach links).
–
Die beiden grauen Tasten loslassen.
–
Steck-Reihenfolge der Schutzmodule:
DG MOD PV SCI 500 (PV)
DG MOD PV SCI 500 (PV)
DG MOD PV 500 (PE)
DG MOD PV SCI 500 (PV)
DG MOD PV SCI 500 (PV)
4
Zum Schluss den Deckel des DC-Überspannungsschutzes
wieder anschrauben.
