11.4.2 Darstellung der Leistungswerte und -verläufe in einem
Diagramm
Die Leistungsverläufe können bezogen auf einen Tag, einen Monat und ein Jahr dargestellt
werden.

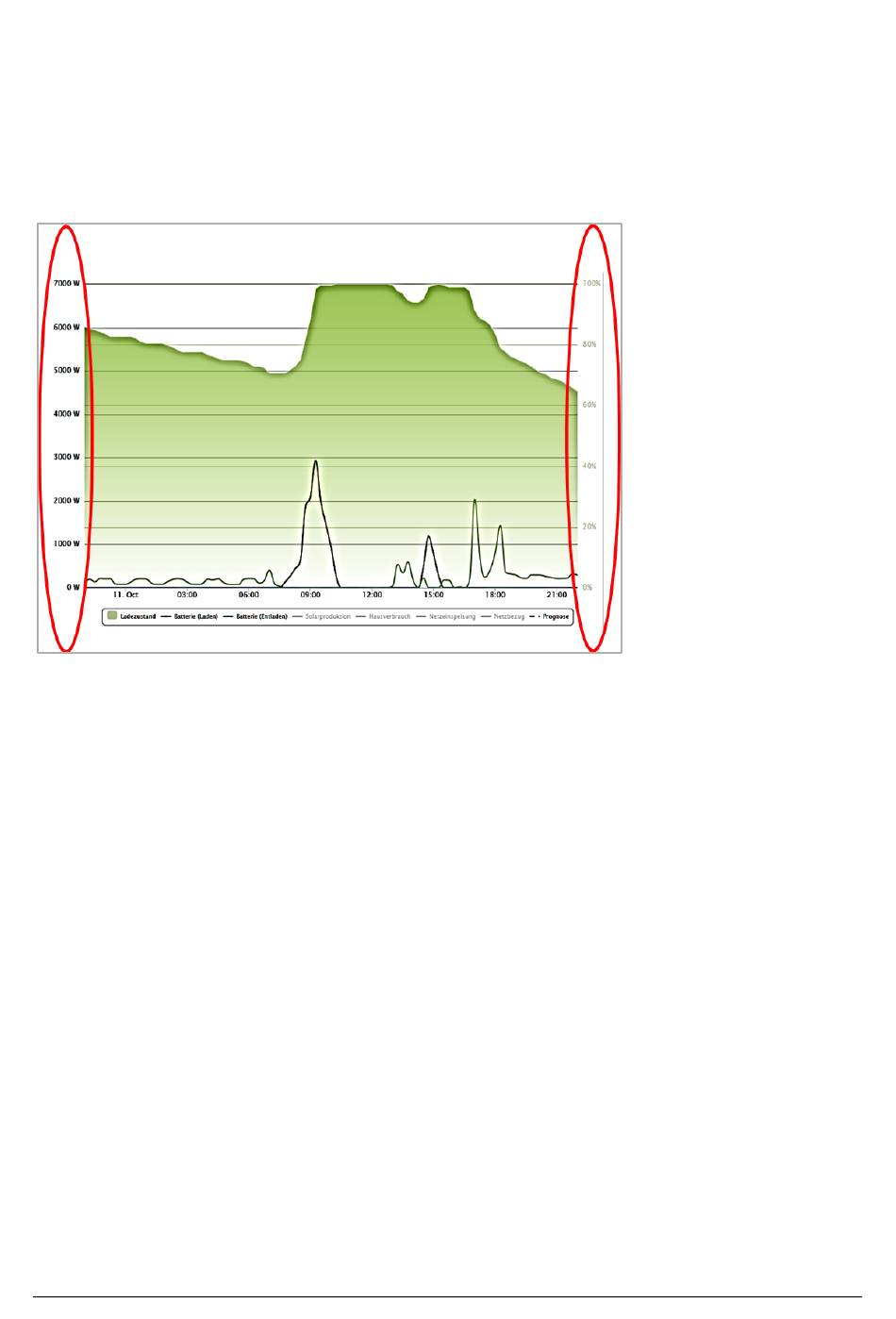

Abb. 121: Achsen der angezeigten Verläufe
Darstellung auf x-Achse (waagerecht):
Je nach gewähltem Zeitraum werden hier die Stunden und Minuten eines Tages, die Tage eines
Monats oder die Monate eines Jahres abgebildet.
Darstellung auf y-Achse (senkrecht):
An der y-Achse sind 2 verschiedene Einheiten abgebildet:
•
Links: Leistungsverläufe [W] für Netz, Haus, Batterie
•
Rechts: Ladezustand Batterie [%]
