7 Batteriemontage und -installation
7.4

Produktbeschreibung

Bei den Batteriemodulen handelt es sich um Lithium-Eisenphosphat-Akkumulatoren.
Die Batteriemodule enthalten ein internes Batteriemanagementsystem (BMS), welches die
Spannung, die Lade- und Entladeströme sowie die Zelltemperatur überwacht und steuert.
Das BMS schützt die Batteriemodule vor Überladung, Tiefentladung, Überströmen und
Temperaturen, die außerhalb des zulässigen Betriebsbereichs liegen.
Im Folgenden werden die Batterien als „Batteriemodule" des Typs „DCB-ZAx" bezeichnet.
7.5 Batteriemodul DCB-ZAx – Details
7.5.1

Detailansicht

Hinweis:
Im Folgenden werden die Batteriemodule so dargestellt, wie Sie in das
S10 Hauskraftwerk eingesetzt werden:

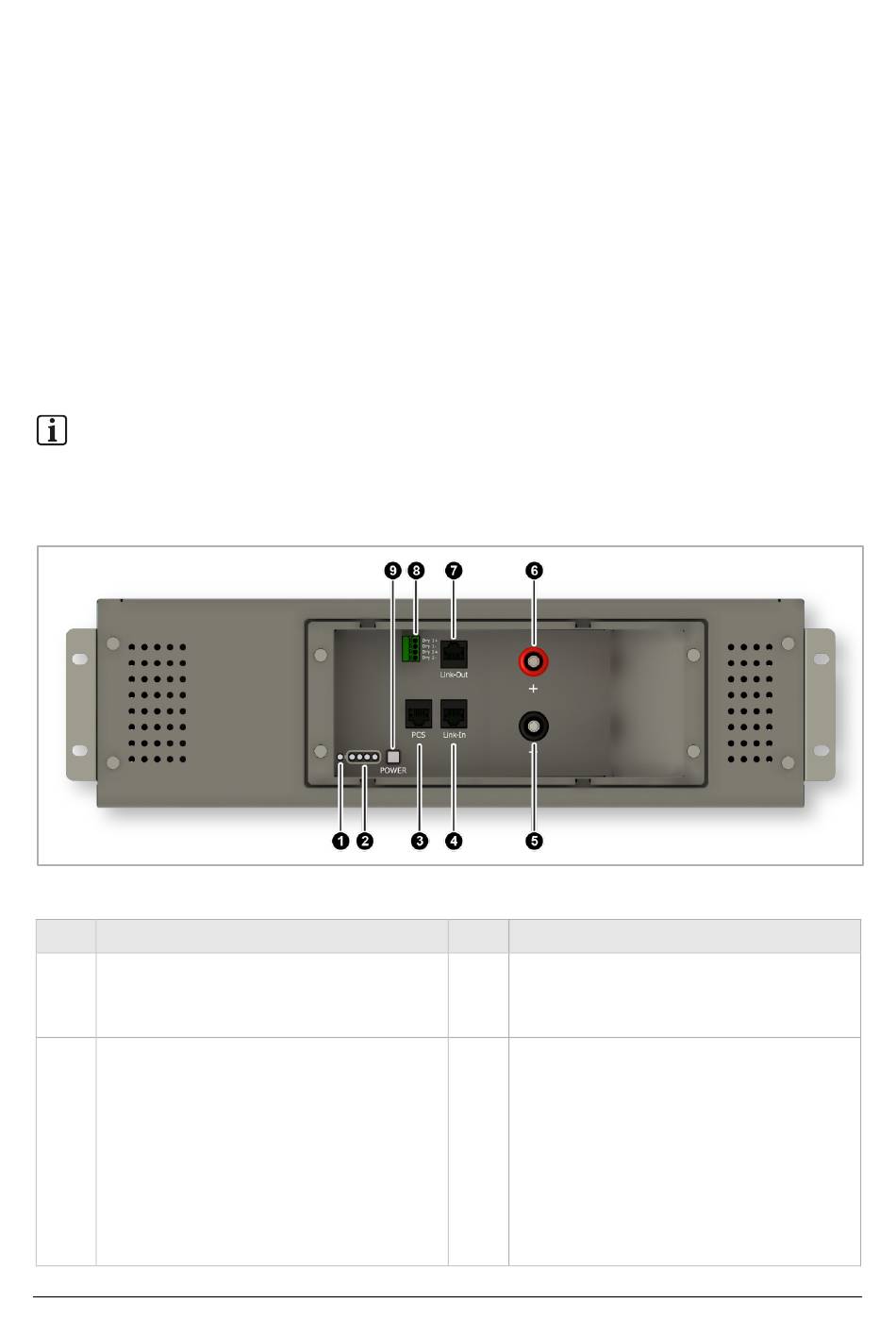

Abb. 48: Batteriemodul DCB-ZAx – Ansicht Frontseite
Pos. Benennung
[1] LED zur Statusanzeige des
Batteriemoduls
[3] PCS: Buchse für Master-
Kommunikationskabel (RJ48)
80 S10E-74xxx_IA | V1.00
Pos. Benennung
[2] LEDs zur Anzeige des Füllstands
(SOC) des Batteriemoduls und zur
Statusanzeige
[4] Link-In: RJ48-Buchse IN; Funktionen:
–
am Master-Batteriemodul:
Buchse für ersten
Abschlusswiderstand
–
an allen anderen
Batteriemodulen: Buchse für
Kommunikationskabel der
Batteriemodule untereinander
