8.2

Seitliche Abdeckblende des Batterieschranks montieren

8.2.1

Abdeckblende erden

•
Verbinden Sie den Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge
der Abdeckblende wie in der folgenden Abbildung.

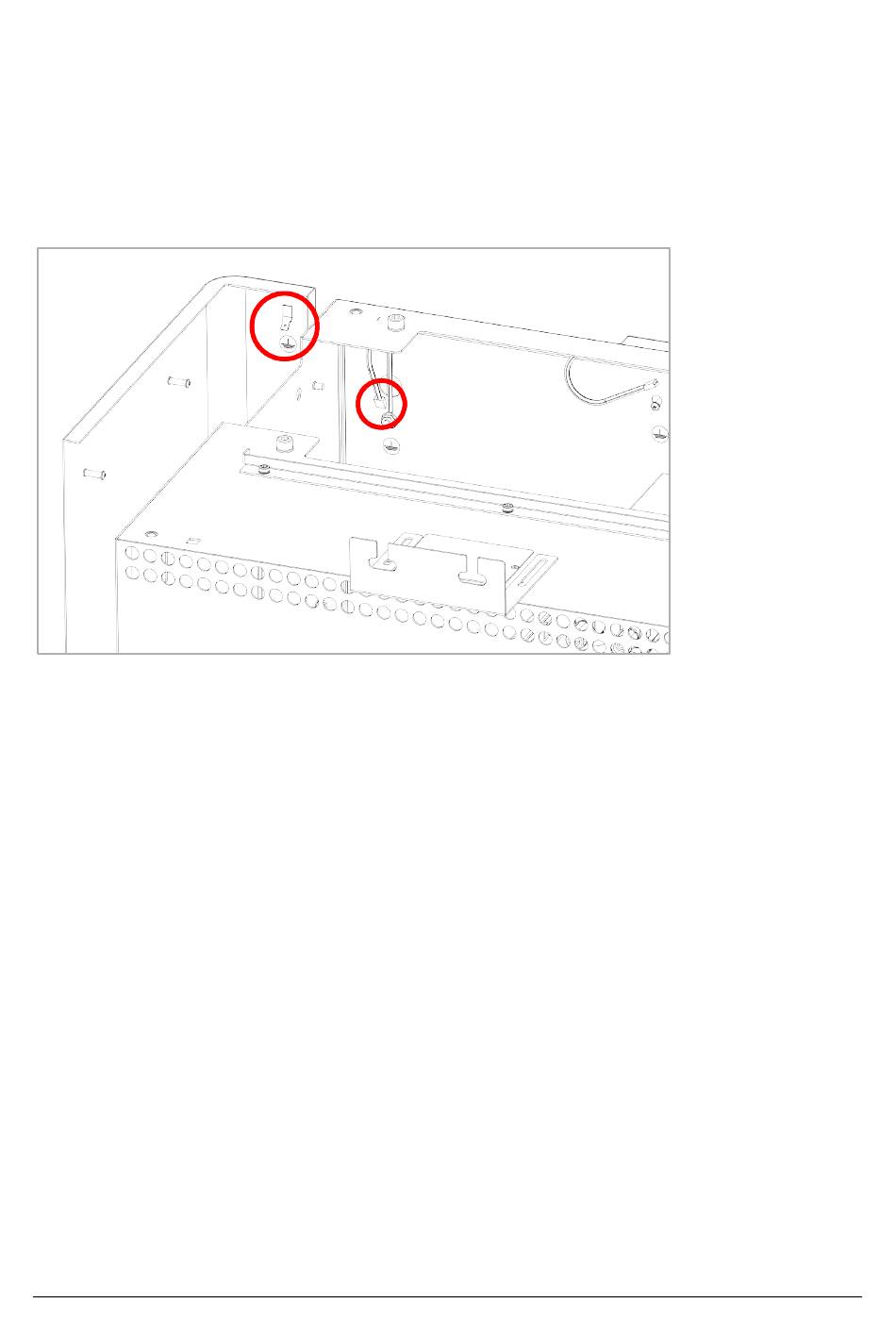

Abb. 74: Seitliche Abdeckblende des Batterieschranks erden
8.2.2

Abdeckblende anbringen

•
Die drei Bolzen der Abdeckblende müssen in die Langlöcher des Batterieschranks eingehängt
werden.
