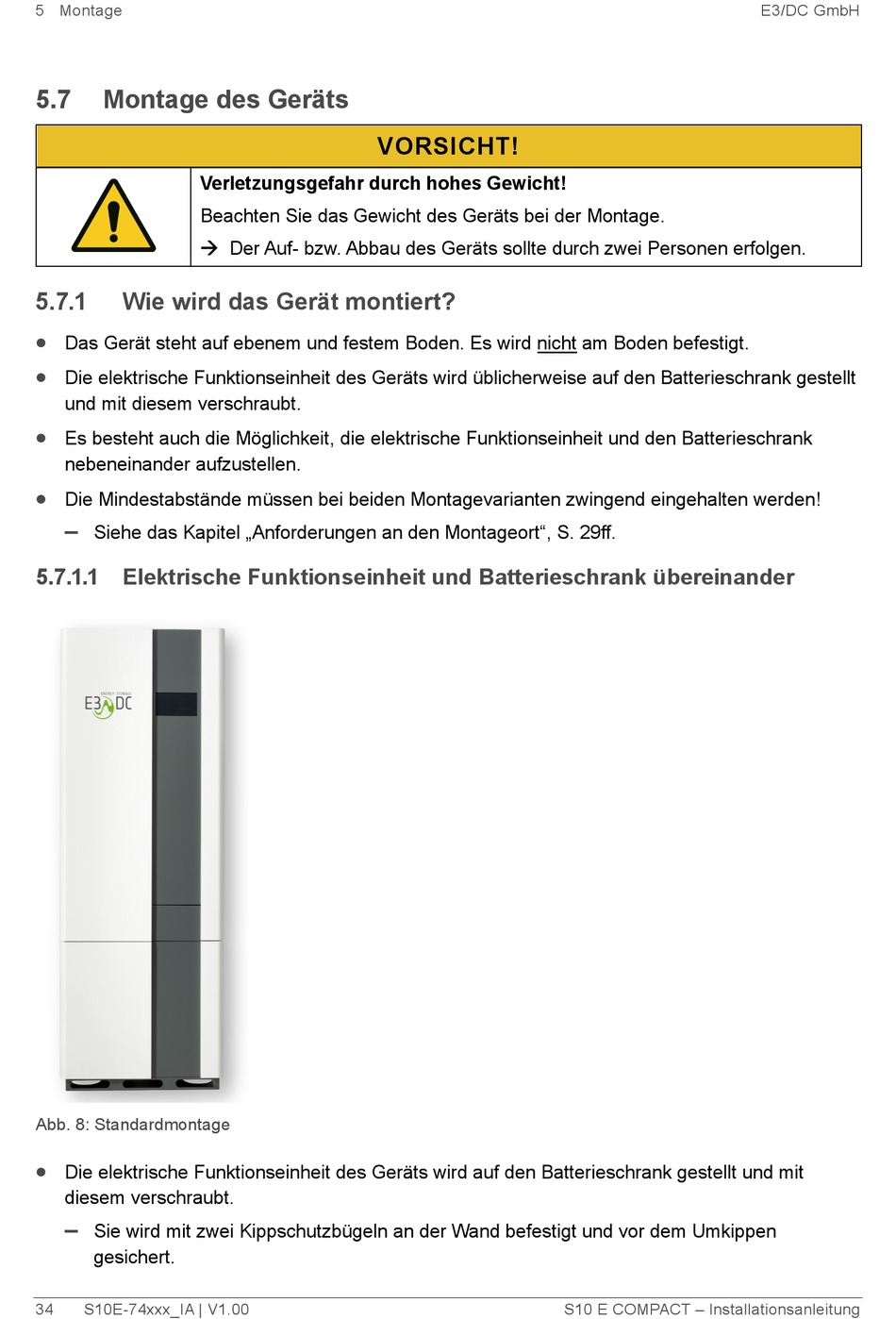

5 Montage
5.7 Montage des Geräts
Verletzungsgefahr durch hohes Gewicht!
Beachten Sie das Gewicht des Geräts bei der Montage.
 Der Auf- bzw. Abbau des Geräts sollte durch zwei Personen erfolgen.
5.7.1 Wie wird das Gerät montiert?
•
Das Gerät steht auf ebenem und festem Boden. Es wird nicht am Boden befestigt.
•
Die elektrische Funktionseinheit des Geräts wird üblicherweise auf den Batterieschrank gestellt
und mit diesem verschraubt.
•
Es besteht auch die Möglichkeit, die elektrische Funktionseinheit und den Batterieschrank
nebeneinander aufzustellen.
•
Die Mindestabstände müssen bei beiden Montagevarianten zwingend eingehalten werden!
–
Siehe das Kapitel „Anforderungen an den Montageort", S. 29ff.
5.7.1.1 Elektrische Funktionseinheit und Batterieschrank übereinander
Abb. 8: Standardmontage
•
Die elektrische Funktionseinheit des Geräts wird auf den Batterieschrank gestellt und mit
diesem verschraubt.
–
Sie wird mit zwei Kippschutzbügeln an der Wand befestigt und vor dem Umkippen
gesichert.
