Kippschutzwinkel Am Batterieschrank Anbringen - E3/DC S10 E COMPACT Installationsanleitung

E3/DC GmbH
5
Nach dem Zeichnen der Bohrlöcher, die Kippschutzbügel abschrauben.
6
Das Gerät vorziehen, um sicher an der Montagewand arbeiten zu können.
7
An den 2 angezeichneten Stellen Löcher in die Montagewand bohren.
8
Geeignete Dübel in die Bohrlöcher stecken.
9
Die beiden Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der
Montagewand befestigen.

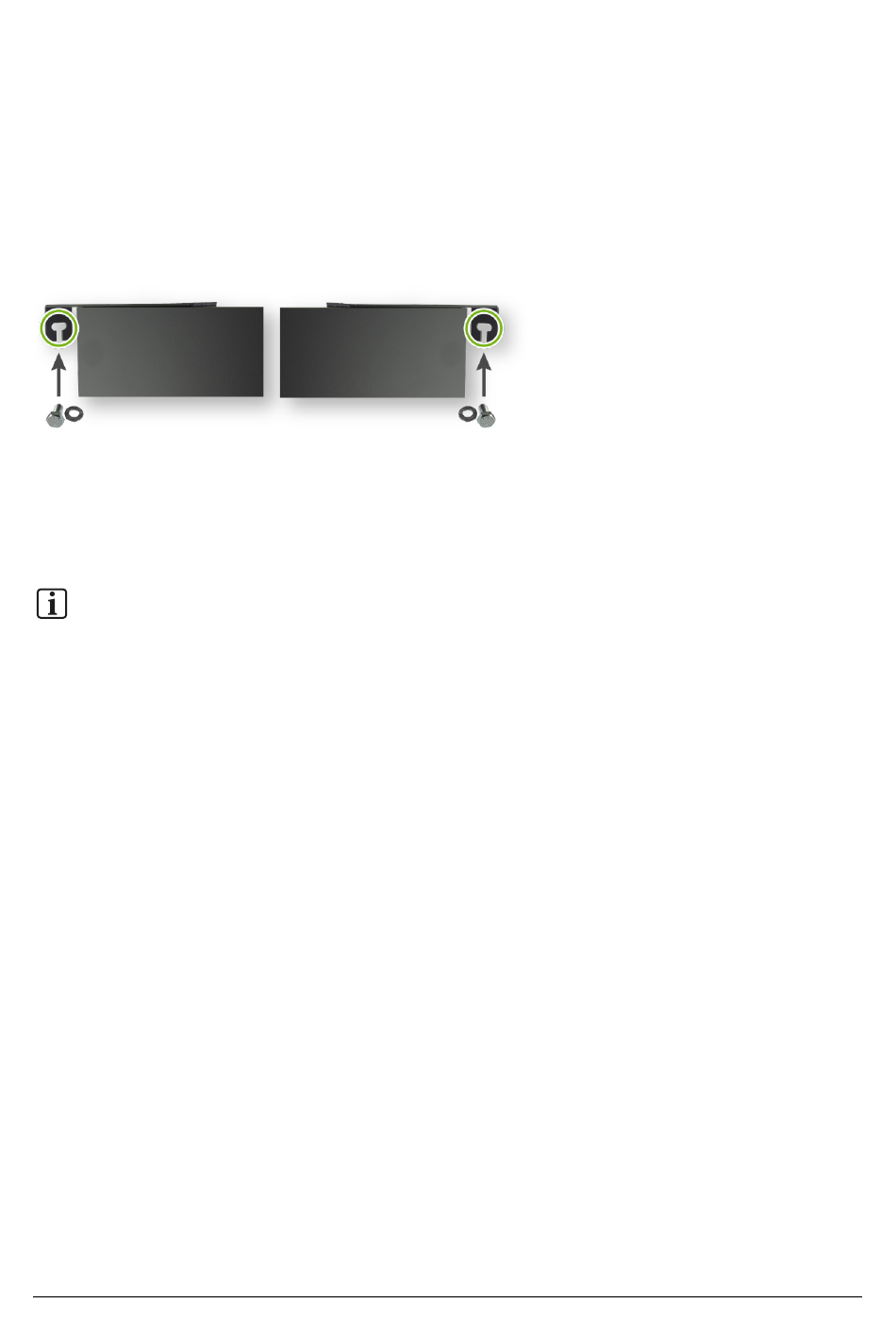

Abb. 17: Kippschutzbügel an der Montagewand befestigen
10
Das Gerät an die Montagewand schieben und mit den beiden Kippschutzbügeln verschrauben.
5.7.6

Kippschutzwinkel am Batterieschrank anbringen

Hinweis:
Der Kippschutzwinkel am Batterieschrank wird nur angebracht, wenn Batterieschrank
und elektrische Funktionseinheit voneinander getrennt aufgestellt werden.
