Knebelgriff A ungefähr eine Umdrehung nach links drehen, sodass der Deckel angehoben wird;
Handgriff C in Position E stellen;
•
Spannbügel B nach links wegschwenken (in Richtung G);
•
Mit dem Knebelgriff A den Filtergehäusedeckel herausziehen.
•

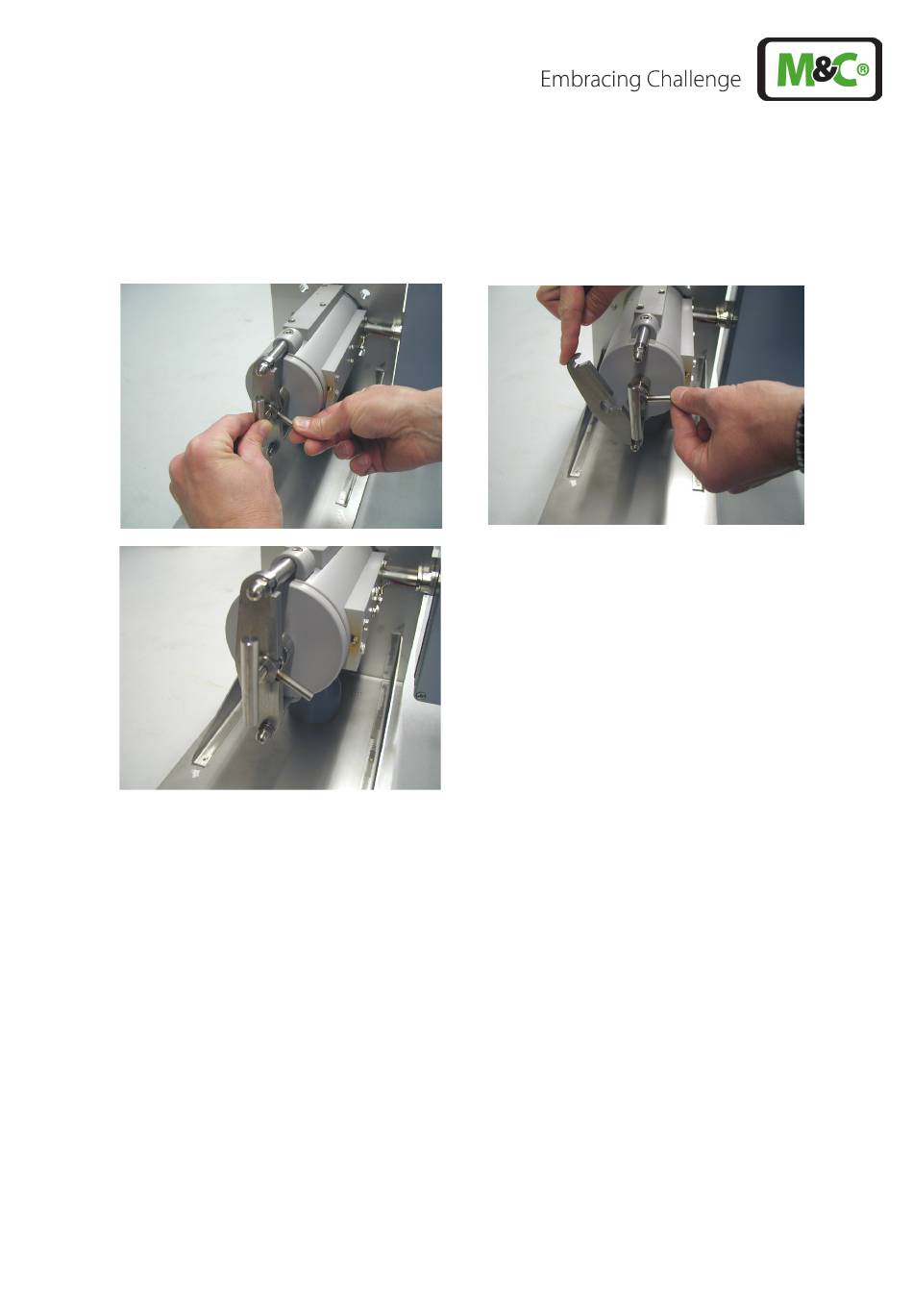

Die Bilderfolge soll die oben aufgeführten Schritte verdeutlichen.
Abbildung 4 Demontage des Filtergehäusedeckels
•
Kontrollieren, ob das Filterelement fest aufgeschraubt ist;
Filteraufnahmeteil wiedereinsetzen;
•
Das Verschließen des Filteraufnahmeteils passiert in umgekehrter Reihenfolge.
•
3/4"-Flachdichtung auf das Gewinde des Vorfilters bzw. Verlängerungsrohres schieben und
Filter bzw. Rohr in das 3/4"-Innengewinde im Flansch einschrauben und festziehen;
Entspricht der Entnahmestutzen nicht dem Standard Flanschanschluss DN 65 PN 6, so ist der optional
mitgelieferte Adapterflansch in gleicher Weise an der Sonde zu montieren.
Flanschdichtung am Entnahmestutzen anlegen.
•
•
Komplette Sondeneinheit in den prozessseitigen Entnahmestutzen einführen und mit den
mitgelieferten Schrauben und Muttern verschrauben.
