9.3
OPTION /3VA PRÜFGASAUFGABE UND RÜCKSPÜLUNG ÜBER 3/2-WEGE-KUGELHAHN
Mit dem 3/2-Wege-Kugelhahn können beide Funktionen "Rückspülung und Prüfgasaufgabe"
nacheinander vorgenommen werden. Jeweils nur eine Betriebsart kann über den
pneumatischen Antrieb automatisiert werden, diese muss bei der Bestellung angegeben
werden.
Diese Art der Gasaufgabe hat den Vorteil, dass bei der Rückspülung das nachgeschaltete
Analysensystem von der Sonde automatisch getrennt, bzw. bei der Prüfgasaufgabe, die Sonde
automatisch vom Prozess getrennt wird und somit eine geringere Prüfgasmenge erforderlich ist, da
keine Vermischung mit dem Prozessgas erfolgen kann.
Für den Messbetrieb ist der Kugelhahn in die Mittelstellung zu bringen.
Zur Rückspülung muss der Kugelhahn in die entsprechende Position gebracht werden.
Bei Handbetätigung bedeutet dies die Drehung des Griffes aus der Mittelstellung nach links bis zum
Anschlag.
Für die Prüfgasaufgabe ist der Kugelhahn nach rechts bis zum Anschlag zu drehen.
Für den Messbetrieb den Kugelhahn wieder in die Mittelstellung bringen.

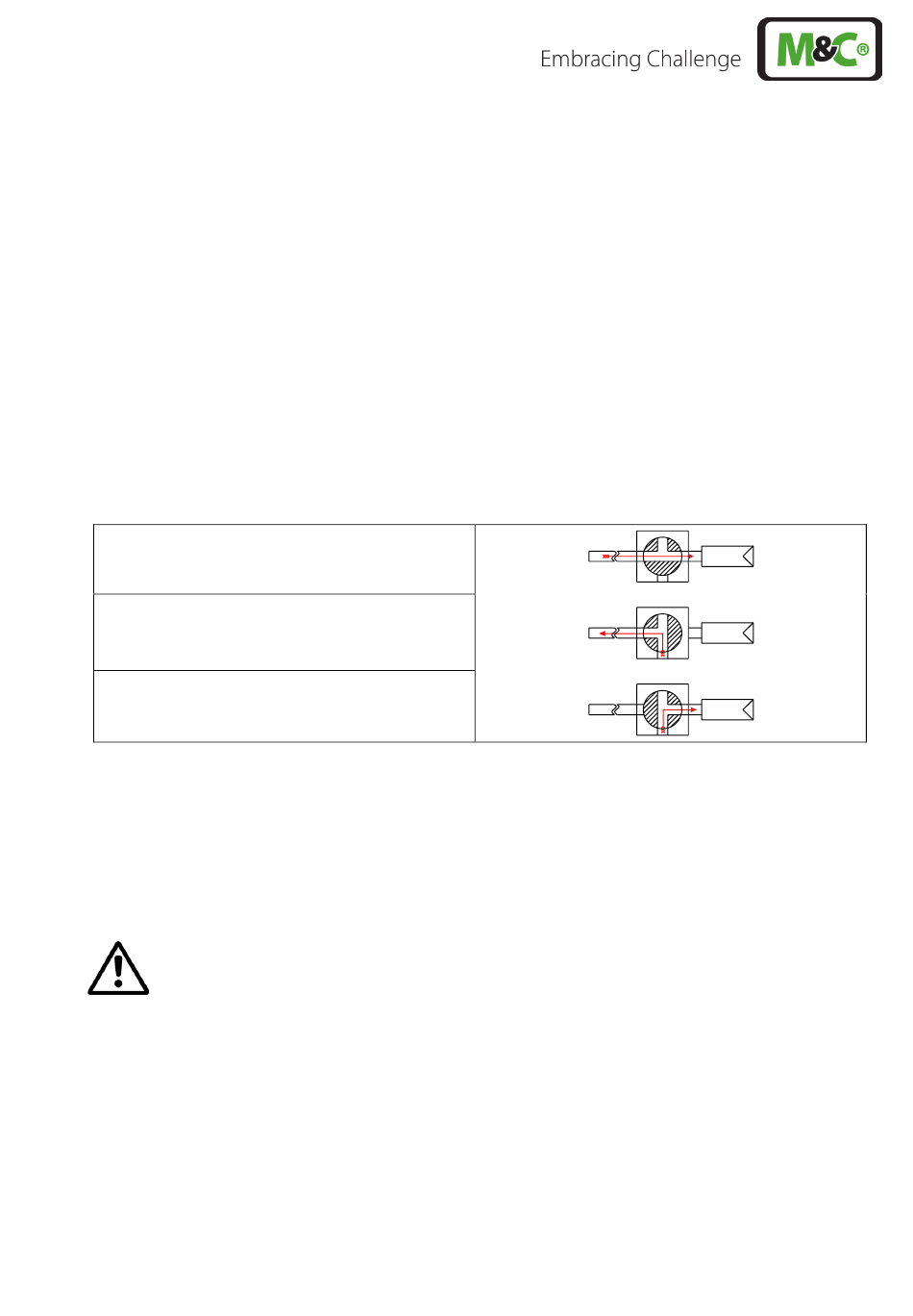

Kugelhahnposition
Messen
Kugelhahnposition
Rückspülen
Kugelhahnposition
Prüfgas
Abbildung 2 Funktionsschema der Option 3/2-Wege-Kugelhahn /3VA
Warnung
18
Für die Rückspülung muss ein für die Entnahmestelle geeignetes Rückspülgas
gewählt werden. An Entnahmestellen mit Inertisierung muss die Rückspülung
mit dem entsprechenden Inertgas erfolgen. Der Eintrag von Sauerstoff und
brennbaren Gasen durch das Inertgas in das System muss unbedingt verhindert
werden.
Der Rückspüldruck und Prüfgasdruck muss immer größer sein als der
Prozessdruck. Dieser Minimaldruck muss auf der Eingangsseite mit einem
Druckschalter überwacht werden. Bei einem Absinken des Spülgasdrucks unter
den Prozessdruck darf der Kugelhahn nicht betätigt werden.
Die zulässigen Maximaldrücke von 6 bar dürfen hierbei nicht überschritten
werden (s. technische Daten, Kapitel 10).
Die Sonden SP3100 mit Rückspüloption oder Prüfgasoption 3VA dürfen nicht
zur Gasentnahme aus Zone 0 eingesetzt werden.
SP3000../SP3100.. | 1.00.02
