ELEKTRISCHE INSTALLATION
7.5.4
Anschluss der Verbindungsleitung zur Steuereinheit
56
B E T R I E B S A N L E I T U N G | DUSTHUNTER SP100 Ex-2K
Der Ex-Plug-Connector
(siehe „Verbindungsleitung mit Ex-Plug-Connector", Seite
nur im stromlosen Zustand an das DUSTHUNTER SP100 Ex-2K angeschlossen oder abge-
zogen werden. Der Anschlussstecker ist fest am DUSTHUNTER SP100 Ex-2K montiert. Die
Aufnahmebuchse wird an den Anschlussstecker gesteckt, die Steckverbindung ist verpolsi-
cher. Anschließend wird die Überwurfhülse zur Sicherung der Aufnahmebuchse am
Anschlussstecker geöffnet. Die Sicherungsschraube am Anschlussstecker muss dabei aus-
reichend weit herausgeschraubt sein, sodass der Zahnkranz der Überwurfhülse hinter den
Schraubenkopf gelangt. Nach dem Befestigen der Überwurfhülse an dem Anschlussstecker
ist die Überwurfhülse mit der Sicherungsschraube zu fixieren, ggf. muss die Überwurfhülse
dafür ein kleines Stück zurückgeschraubt werden.
Überwurfhülse
Aufnahmebuchse
Anschlussstecker
Sicherungsschraube

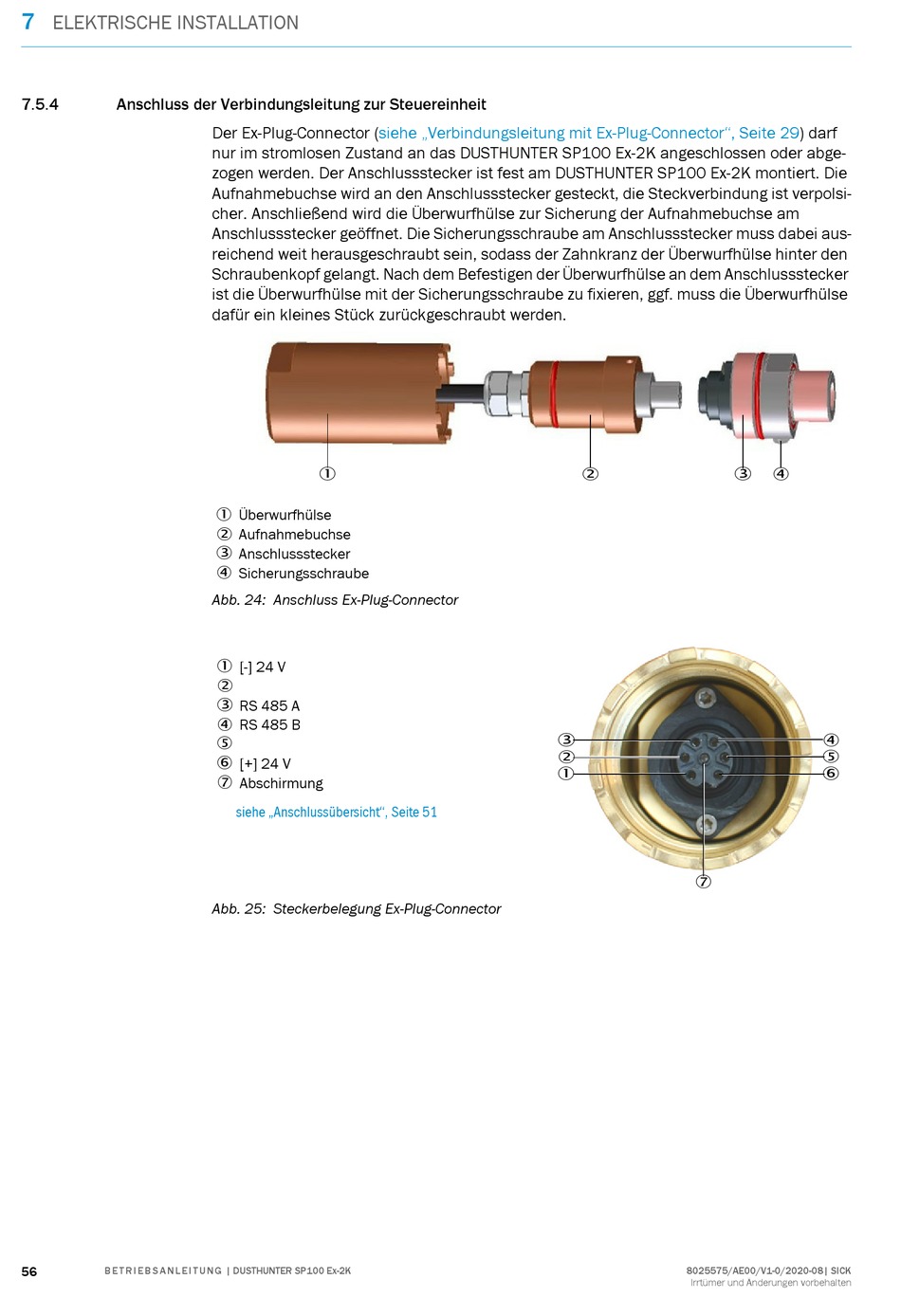

Abb. 24: Anschluss Ex-Plug-Connector
[-] 24 V
RS 485 A
RS 485 B
[+] 24 V
Abschirmung
siehe „Anschlussübersicht", Seite 51
Abb. 25: Steckerbelegung Ex-Plug-Connector
8025575/AE00/V1-0/2020-08| SICK
Irrtümer und Änderungen vorbehalten
