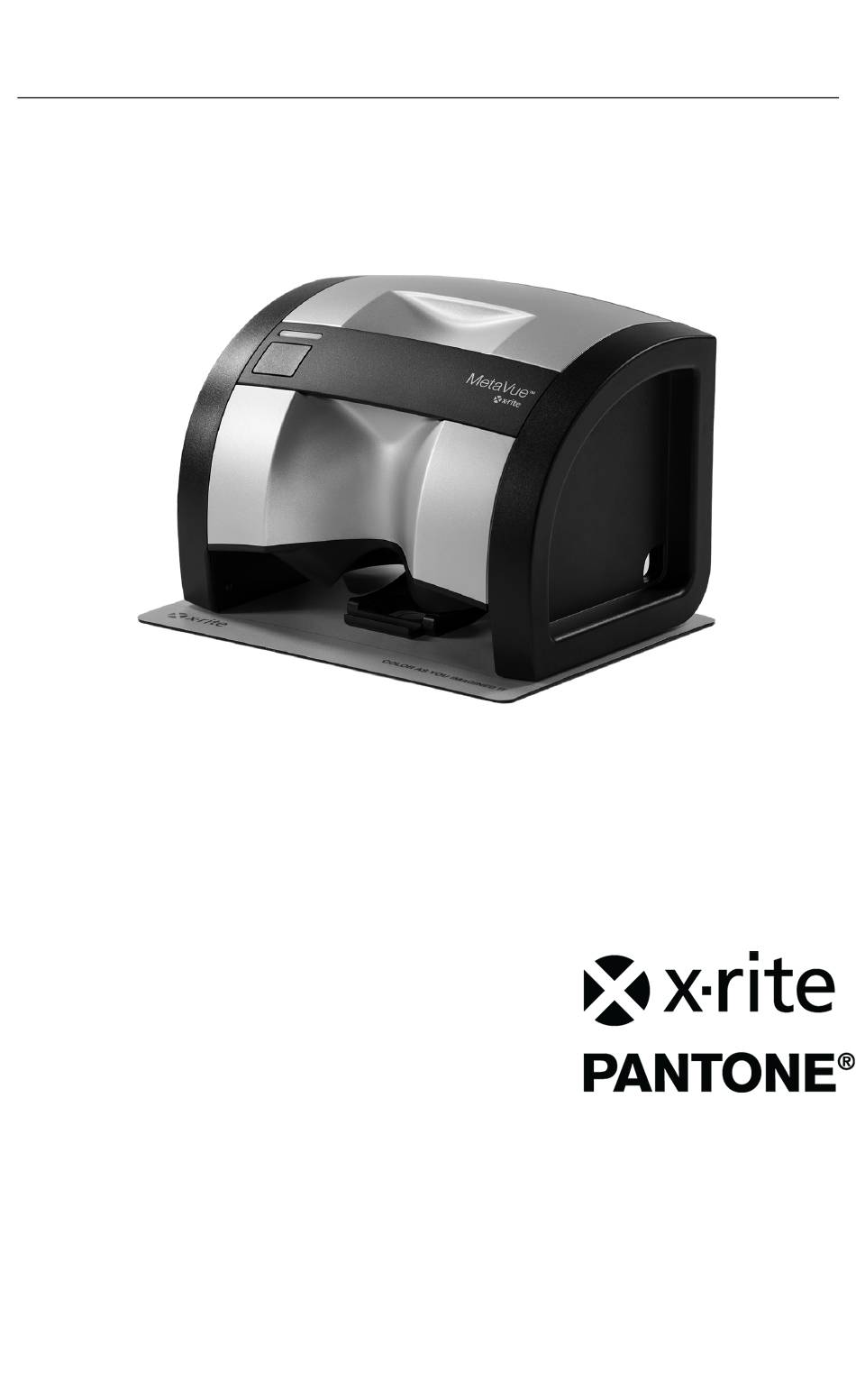

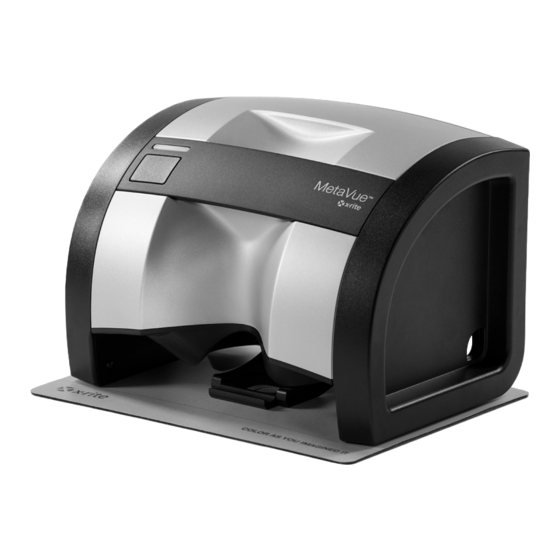

- Seite 1 MetaVue ™ VS3200 Spektralfotometer Benutzerhandbuch...
-
Seite 3: Ce-Bescheinigung
Gewährleistungsansprüche für Schäden am Gerät einschließlich Folgeschäden außer Kraft gesetzt. Patente: www.xrite.com/ip “© 2019, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. -
Seite 4: Garantieleistung
Austausch defekter Teile durch X-Rite nicht erneuert bzw. verlängert. Der Kunde ist für die Verpackung und den Versand des defekten Produkts an das von X-Rite angegebene Servicecenter verantwortlich. X-Rite trägt die Kosten für die Rücksendung des Produkts zu Kunden, wenn die Zieladresse innerhalb der zuständigen Region des Servicecenters liegt. -
Seite 5: Inhaltsverzeichnis
VS3200 Spektralfotometer Inhaltsverzeichnis Einleitung und Setup Verwendung des Handbuchs Lieferumfang Netzteil anschließen USB-Kabel anschließen Kabelführung Bedientaste Statusanzeige Position des Geräteschiebers Proben messen Wichtige Informationen zur Probe Messvorgang Reinigung des Geräts Allgemeine Reinigung Gerätelinsen reinigen (wöchentlich oder bei sichtbarer Verschmutzung) Weißreferenz reinigen (wöchentlich oder bei sichtbarer Verschmutzung) Kalibrierung Anhang Serviceinformationen... -
Seite 6: Einleitung Und Setup
Genauere Informationen erhalten Sie in der Hilfe des Programms. Lieferumfang Ihr Messgerät sollte mit den nachfolgend aufgeführten Teilen geliefert worden sein. Wenden Sie sich bitte an X-Rite oder Ihren Vertragshändler, sollte eines dieser Teile fehlen oder kaputt sein. •... -
Seite 7: Netzteil Anschließen
Öffnung Schließen Sie das abnehmbare Netzkabel an das Netzteil an, und stecken Sie das andere Ende in die Steckdose. Bitte verwenden Sie ausschließlich das Netzteil X-Rite SE30-210. Bei der Verwendung anderer Netzteile besteht Unfallgefahr. USB-Kabel anschließen WICHTIG: Sie müssen die USB-Treiber installieren, ehe Sie das Gerät an Ihren Computer anschließen. -
Seite 8: Kabelführung
VS3200 Spektralfotometer USB- Öffnung Kabelführung Die Kabelführung auf der Rückseite des Geräts dient der Sicherung von Netzteil- und USB-Kabel. Die Kabelführung befestigt die Kabel und verhindert so eine unbeabsichtigte Trennung des Geräts oder Störungen während der Messung oder Reinigung. Die Kabelführung wird verwendet, wenn das Kabel durch die rechte Öffnung geht. -
Seite 9: Position Des Geräteschiebers
VS3200 Spektralfotometer • Grün blinkend: Messung oder Kalibrierung wird durchgeführt. Rot: Firmware fertig geladen und bereit zur Verbindung oder Kalibrierung • erforderlich. Rot blinkend: Gerätefehler, Messung oder Kalibrierung kann nicht durchgeführt • werden. Statusanzeige Bedientaste Position des Geräteschiebers Der Geräteschieber hat drei verschiedene Positionen für verschiedene Funktionen. Nachfolgend sehen Sie Abbildungen der Schieberpositionen von der Seite und von unten. -
Seite 10: Proben Messen
VS3200 Spektralfotometer Proben messen Platzieren Sie die Proben für die Messung unter dem Probenschieber. Messungen können auf nahezu allen Oberflächen durchgeführt werden, solange diese sauber, trocken und eben ist. Die Probe muss flach unter dem Schieber aufliegen. Die Probe wird so in einem Vorschaufenster in der Anwendung angezeigt und lässt sich einfacher positionieren. -
Seite 11: Messvorgang
VS3200 Spektralfotometer Messvorgang Starten Sie in der Anwendung die Farbübereinstimmungsfunktionen. Achten Sie darauf, dass sich der Schieber in der Messposition befindet. Platzieren Sie die Probe unter dem Schieber bis Sie den zu messenden Bereich in der Software im Vorschaufenster sehen. Wenn die Probe das Vorschaufenster komplett ausfüllt, dann fahren Sie bitte mit Schritt 5 fort. -
Seite 12: Reinigung Des Geräts
VS3200 Spektralfotometer Reinigung des Geräts Das Gerät erfordert nur wenig Wartung, um eine lange zuverlässige Lebensdauer zu erreichen. So sollte das Gerät einmal pro Woche gereinigt werden, damit Messgenauigkeit und Funktionsfähigkeit erhalten bleiben. Allgemeine Reinigung Das Äußere des Gerätes kann bei Bedarf mit einem feuchten Lappen und mildem Reinigungsmittel gesäubert werden. -
Seite 13: Weißreferenz Reinigen (Wöchentlich Oder Bei Sichtbarer Verschmutzung)
VS3200 Spektralfotometer Linsen Linsen Linsenreinigungstuch Drehen Sie das Gerät wieder richtig herum, und reinigen Sie den Kalibrierstandard. Weitere Informationen dazu finden Sie in folgenden Abschnitt Weiße Kalibrierstandard. Weißreferenz reinigen (wöchentlich oder bei sichtbarer Verschmutzung) Bitte behandeln Sie den Kalibrierstandard immer mit größter Vorsicht. Die Genauigkeit der Farbmessung wird durch verschmutzte Kalibrierreferenzen stark beeinträchtigt. - Seite 14 VS3200 Spektralfotometer Achtung: Warten Sie vor der Kalibrierung oder Messung bis die Referenz vollständig trocken ist, falls Sie die Referenz mit den mitgelieferten Reinigungstüchern gereinigt haben. Führen Sie eine Weißkalibrierung durch. Weitere Informationen hierzu finden Sie in Abschnitt 4.
-
Seite 15: Kalibrierung
VS3200 Spektralfotometer Kalibrierung Das VS3200 sollte täglich kalibriert werden. Die Kalibrierreferenz befindet sich im Geräteschieber. Folgen Sie den Anweisungen für die Kalibrierung unten. Nachdem eine Kalibrierung eingeleitet wurde: Platzieren Sie den Geräteschieber so, dass sich die Weißreferenz unter der Linse befindet. Kalibrierreferenz Schieber in Kalibrierposition Wählen Sie in der Software die entsprechende Option, um die... -
Seite 16: Anhang
Garantiefall handelt. Das Gerät muss unverändert, im Originalkarton verpackt und mit allem Zubehör versehen zurückgeschickt werden. X-Rite hat Filialen in aller Welt. Sie können uns auf verschiedene Arten erreichen. • Eine Liste der verschiedenen X-Rite Kundendienststellen finden Sie auf unserer Webseite (www.xrite.com) und klicken Sie auf Kontakt. -
Seite 17: Fehlerbehebung
VS3200 Spektralfotometer Fehlerbehebung Sollten Sie Probleme mit dem Gerät haben, dann sehen Sie bitte zuerst in der nachfolgenden Liste nach, um Hilfe zu erhalten. Sollte das Problem weiterhin bestehen, dann wenden Sie sich bitte an die für Sie zuständige Kundendienststelle. Gerät reagiert nicht: Prüfen Sie, ob das Netzteil richtig angeschlossen ist. -
Seite 18: Technische Daten
VS3200 Spektralfotometer Technische Daten Allgemeine Angaben Leistung Gerätetyp: Spektralfotometer Startzeit: 60 Sekunden Geometrie: 45°/0° Messdauer: < 8 Sekunden Monochromator: Filterräder (drehend) Wartezeit: 1 Sekunde (zwischen Messungen) Lichtquelle: LED mit vollem Spektrum Streulichttoleranz: 1000 lux Messfleck: Variabler virtueller Messbereich (2 Wiederholbarkeit auf Weiß: 0,025 DEab bis 12 mm) Bildsensor: CMOS-Kamerachip Messgeräteübereinstimmung: 0,15 DEab... -
Seite 19: Farbtest Mit Grüner Kachel
VS3200 Spektralfotometer Farbtest mit grüner Kachel Führen Sie zuerst eine normale Kalibrierung durch, falls Sie dies noch nicht getan haben. Weitere Informationen dazu finden Sie in Abschnitt 4. Achten Sie darauf, dass sich der Schieber in der Messposition befindet. Drehen Sie das Gerät um, und befestigen Sie die Kachelhalterung am Schieber. Stecken Sie hierzu den Stift an der Unterseite in das Loch des Schiebers, und drehen Sie nach oben. - Seite 20 VS3200 Spektralfotometer Entfernen Sie die Schutzkappe auf dem grünen Kalibrierstandard. Achten Sie darauf, dass die grüne Seite zum Schieber zeigt und dass die Kachel mit der Aussparung nach unten über der Kachelhalterung positioniert ist. Senken Sie die Kachel in die Halterung ab, bis die Aussparung über der Lasche auf der Unterseite liegt.
- Seite 21 VS3200 Spektralfotometer...
- Seite 23 Schweiz Telefon (+41) 44 842 24 00 Fax (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Telefon (852) 2568 -6283 Fax (852) 2885 8610 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in...
