X-Rite VS450 Benutzerhandbuch

Farbspektralfotometer 45/0
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modell VS450
Farbspektralfotometer 45/0°
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für X-Rite VS450

Inhaltszusammenfassung für X-Rite VS450

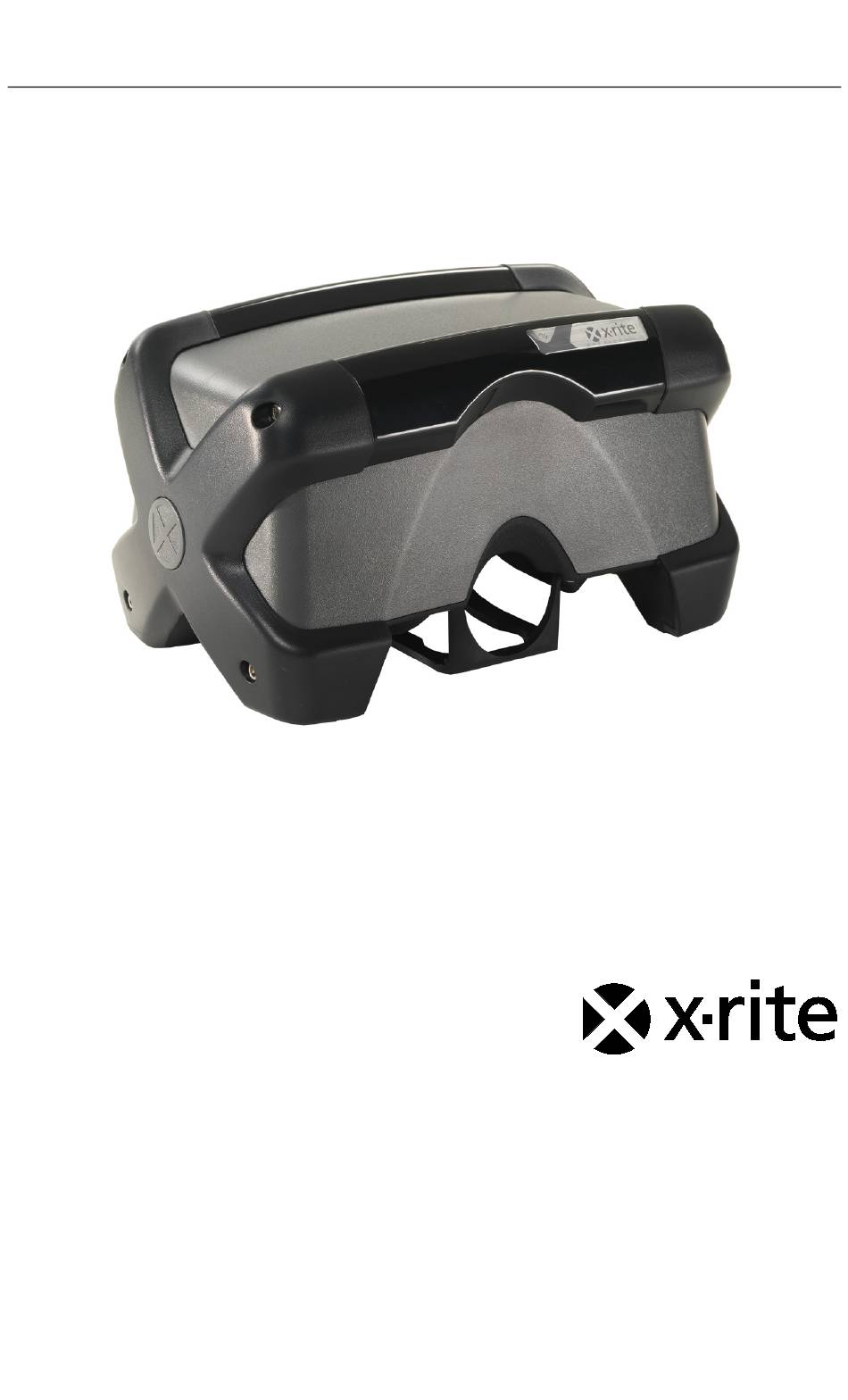

  • Seite 1 Modell VS450 Farbspektralfotometer 45/0° Benutzerhandbuch...

  • Seite 3: Fcc-Hinweise (Nur Für Die Usa)

    Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Geräteinformationen Die Benutzung dieses Geräts auf eine Art und Weise, anders als von X-Rite, Incorporated empfohlen kann die Entwurfsintegrität und die Gerätesicherheit gefährden. WARNUNG: Dieses Gerät darf in einer explosionsgefährdeten Umgebung nicht verwendet werden.

  • Seite 4: Garantieleistung

    Gerät einschließlich Folgeschäden außer Kraft gesetzt. Patente: www.xrite.com/ip „© 2017, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. Garantieleistung X-Rite bietet eine zwölfmonatige (12) Gewährleistungsfrist ab der Auslieferung von X-Rite auf für Material- und Verarbeitungsmängel, es sei denn anders...
  • Seite 5 AUFGEFÜHRTEN GARANTIEN DÜRFEN WEITERE GARANTIEN NUR VON DER BETRIEBSLEITUNG ABER NICHT VON MITARBEITERN ODER VERTRETERN VON X-RITE VERSPROCHEN WERDEN. X-RITE IST IN KEINEM FALL VERANTWORTLICH FÜR HERSTELLUNGSKOSTEN, GEMEINKOSTEN, GEWINN- ODER GOODWILL-VERLUSTE DES KÄUFERS, ANDERE KOSTEN ODER INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE DURCH VERSTÖSSE GEGEN DIE GARANTIE, VERSTÖSSE...

  • Seite 6: Inhaltsverzeichnis

    Modell VS450 Inhaltsverzeichnis Einleitung und Setup Verwendung des Handbuchs Lieferumfang Netzteil anschließen Installation der USB-Treiber Anschluss des USB-Kabels Proben messen Wichtige Informationen zur Probe Beschreibung des Lichtrings Messvorgang Reinigung des Geräts Allgemeine Reinigung Reinigung der Optik des Geräts (wöchentlich) Reinigung des weißen Kalibrierstandards (wöchentlich)

  • Seite 7: Einleitung Und Setup

    Kunststoffe, Textilien und diverse lackierte Gegenstände oder Anstriche messen. Der Messfleck ist variabel. Sie können zwischen 6 mm und 12 mm wählen. Das VS450 benötigt ein Netzteil und wird mit dem Computer per USB- Schnittstelle verbunden. Die Anschlüsse befinden sich unter dem Gerät. Strom- und USB- Schnittstelle (unter dem Gerät)

  • Seite 8: Netzteil Anschließen

    WICHTIG: Sie müssen die USB-Treiber installieren, ehe Sie das Gerät an Ihren Computer anschließen. Legen Sie die CD "VS450 Manual and Utilities" in Ihr Laufwerk ein. Die CD startet automatisch. Sollte die CD nicht automatisch starten, dann doppelklicken Sie sie in Ihrem Arbeitsplatz das Symbol VS450 (Ihr optisches Laufwerk).

  • Seite 9: Anschluss Des Usb-Kabels

    Modell VS450 Anschluss des USB-Kabels WICHTIG: Sie müssen die USB-Treiber installieren, ehe Sie das Gerät an Ihren Computer anschließen. Installieren Sie zuerst den USB-Treiber, falls Sie die noch nicht getan haben. Informationen zur Installation der USB-Treiber finden Sie auf der vorherigen Seite.

  • Seite 10: Proben Messen

    Modell VS450 2. Proben messen Platzieren Sie die Proben für die Messung unter der Probenschiene. Sie können Messungen von nahezu allen Oberflächen nehmen. Die Probe muss flach unter der Probenschiene aufliegen. Durch die Probenschiene leuchtet der Zielring, mit dem Sie Proben ganz einfach positionieren können.

  • Seite 11: Beschreibung Des Lichtrings

    Modell VS450 Beschreibung des Lichtrings • Lichtring, langsam blinkend (1-mal pro Sekunde) - Das Gerät ist bereit und Messungen können durchgeführt werden. • Lichtring, grün leuchtend - Das Gerät ist nicht zur Messung bereit. Das kommt normalerweise dann vor, wenn das Gerät gerade eingeschaltet wurde und sich erst stabilisiert.

  • Seite 12: Messvorgang

    Modell VS450 Messvorgang Wählen Sie im Programm die Blendengröße (6 mm oder 12 mm), die für Ihre Probenmessung geeignet ist. Sie können flache Proben einfach unter die Probenschiene schieben. Die Karte ist richtig positioniert, wenn der Zielring vollständig in der gewünschten Farbe liegt.

  • Seite 13: Reinigung Des Geräts

    Modell VS450 Reinigung des Geräts Das Gerät erfordert nur wenig Wartung, um eine lange zuverlässige Lebensdauer zu erreichen. So sollte das Gerät einmal pro Woche gereinigt werden, damit Messgenauigkeit und Funktionsfähigkeit erhalten bleiben. Allgemeine Reinigung Das Äußere des Gerätes kann bei Bedarf mit einem feuchten Lappen und mildem Reinigungsmittel gesäubert werden.

  • Seite 14: Reinigung Des Weißen Kalibrierstandards (Wöchentlich)

    Modell VS450 Wattestäbchen Drehen Sie das Gerät wieder richtig herum, und reinigen Sie den Kalibrierstandard. Weitere Informationen dazu finden Sie in folgenden Abschnitt Weiße Kalibrierstandard. Reinigung des weißen Kalibrierstandards (wöchentlich) Bitte behandeln Sie den Kalibrierstandard immer mit größter Vorsicht. Berühren Sie den weißen Kalibrierstandard niemals mit bloßen Fingern.

  • Seite 15: Kalibrieren

    Modell VS450 4. Kalibrieren Das VS450 sollte mindestens einmal pro Woche kalibriert werden. Die Kalibrierreferenz befindet sich auf der Rückseite der Probenschiene. Weitere Informationen hierzu finden Sie nachfolgend. Nachdem eine Kalibrierung eingeleitet wurde: Lehnen Sie das Gerät nach hinten und schieben Sie die Kalibrierplakette auf der Probenschiene ganz nach vorn.

  • Seite 16: Anhang

    Versand- und Reparaturkosten, wenn es sich nicht um einen Garantiefall handelt. Das Gerät muss unverändert, im Originalkarton verpackt und mit allem Zubehör versehen zurückgeschickt werden. X-Rite hat Filialen in aller Welt. Sie können uns auf verschiedene Arten erreichen. • Eine Liste der verschiedenen X-Rite Kundendienststellen finden Sie auf unserer Webseite (www.xrite.com) und klicken Sie auf...

  • Seite 17: Fehlerbehebung

    Modell VS450 Fehlerbehebung Sollten Sie Probleme mit dem Gerät haben, dann sehen Sie bitte zuerst in der nachfolgenden Liste nach, um Hilfe zu erhalten. Sollte das Problem weiterhin bestehen, dann wenden Sie sich bitte an die für Sie zuständige Kundendienststelle.

  • Seite 18: Technische Daten

    Modell VS450 Technische Daten Gerätetyp: Spektralfotometer mit Glanzsensor Geometrie: Licht 45°/0°, Glanz 45° Beleuchtung: LED mit vollem Spektrum Spektraltechnologie: zwei echte Messstrahlen, 31 Kanäle Spektralbereich: 400 – 700 nm Spektralintervall: Messung und Ausgabe je 10 nm Messbereich: 0-150 % Reflexion Kalibrierintervall: Einmal pro Woche oder bei Temperaturschwankungen >...
  • Seite 19 Modell VS450 Lebensdauer der LED: > 20 Millionen Messungen Abmessungen: L: 24,80 cm, B: 15,24 cm, H: 14,15 cm Gewicht: 2,24 kg Sicherheitsrichtlinien: UL 61010-1, CSA 22.2 No. 1010.1 und IEC (EN) 61010-1 Nutzung: Nur in Innenräumen Höhe: 2.000 m Verschmutzungsgrad: Überspannung:...
  • Seite 22 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Tel: (852)2568-6283 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in Ihrer...
