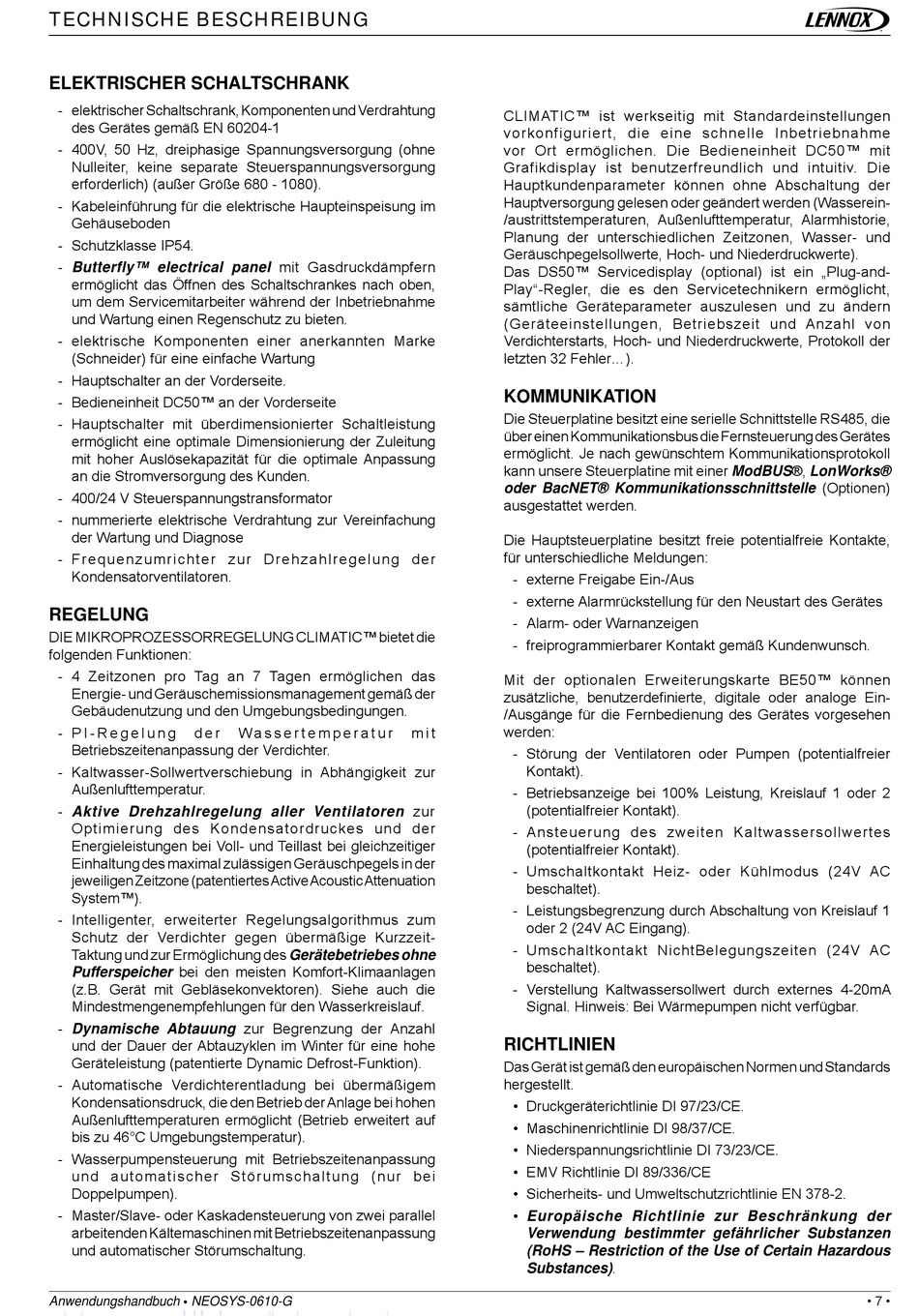

Lennox Neosys Produkthandbuch Seite 9

TECHNISCHE BESCHREIBUNG
ELEKTRISCHER SCHALTSCHRANK
- elektrischer Schaltschrank, Komponenten und Verdrahtung
des Gerätes gemäß EN 60204-1
- 400V, 50 Hz, dreiphasige Spannungsversorgung (ohne
Nulleiter, keine separate Steuerspannungsversorgung
erforderlich) (außer Größe 680 - 1080).
- Kabeleinführung für die elektrische Haupteinspeisung im
Gehäuseboden
- Schutzklasse IP54.
- Butterfly™ electrical panel mit Gasdruckdämpfern
ermöglicht das Öffnen des Schaltschrankes nach oben,
um dem Servicemitarbeiter während der Inbetriebnahme
und Wartung einen Regenschutz zu bieten.
- elektrische Komponenten einer anerkannten Marke
(Schneider) für eine einfache Wartung
- Hauptschalter an der Vorderseite.
- Bedieneinheit DC50™ an der Vorderseite
- Hauptschalter mit überdimensionierter Schaltleistung
ermöglicht eine optimale Dimensionierung der Zuleitung
mit hoher Auslösekapazität für die optimale Anpassung
an die Stromversorgung des Kunden.
- 400/24 V Steuerspannungstransformator
- nummerierte elektrische Verdrahtung zur Vereinfachung
der Wartung und Diagnose
- Frequenzumrichter zur Drehzahlregelung der
Kondensatorventilatoren.
REGELUNG
DIE MIKROPROZESSORREGELUNG CLIMATIC™ bietet die
folgenden Funktionen:
- 4 Zeitzonen pro Tag an 7 Tagen ermöglichen das
Energie- und Geräuschemissionsmanagement gemäß der
Gebäudenutzung und den Umgebungsbedingungen.
- P I - R e g e l u n g d e r
Betriebszeitenanpassung der Verdichter.
- Kaltwasser-Sollwertverschiebung in Abhängigkeit zur
Außenlufttemperatur.
- Aktive Drehzahlregelung aller Ventilatoren zur
Optimierung des Kondensatordruckes und der
Energieleistungen bei Voll- und Teillast bei gleichzeitiger
Einhaltung des maximal zulässigen Geräuschpegels in der
jeweiligen Zeitzone (patentiertes Active Acoustic Attenuation
System™).
- Intelligenter, erweiterter Regelungsalgorithmus zum
Schutz der Verdichter gegen übermäßige Kurzzeit-
Taktung und zur Ermöglichung des Gerätebetriebes ohne
Pufferspeicher bei den meisten Komfort-Klimaanlagen
(z.B. Gerät mit Gebläsekonvektoren). Siehe auch die
Mindestmengenempfehlungen für den Wasserkreislauf.
- Dynamische Abtauung zur Begrenzung der Anzahl
und der Dauer der Abtauzyklen im Winter für eine hohe
Geräteleistung (patentierte Dynamic Defrost-Funktion).
- Automatische Verdichterentladung bei übermäßigem
Kondensationsdruck, die den Betrieb der Anlage bei hohen
Außenlufttemperaturen ermöglicht (Betrieb erweitert auf
bis zu 46°C Umgebungstemperatur).
- Wasserpumpensteuerung mit Betriebszeitenanpassung
und automatischer Störumschaltung (nur bei
Doppelpumpen).
- Master/Slave- oder Kaskadensteuerung von zwei parallel
arbeitenden Kältemaschinen mit Betriebszeitenanpassung
und automatischer Störumschaltung.
Anwendungshandbuch • NEOSYS-0610-G
W a s s e r t e m p e r a t u r m i t
CLIMATIC™ ist werkseitig mit Standardeinstellungen
vorkonfiguriert, die eine schnelle Inbetriebnahme
vor Ort ermöglichen. Die Bedieneinheit DC50™ mit
Grafikdisplay ist benutzerfreundlich und intuitiv. Die
Hauptkundenparameter können ohne Abschaltung der
Hauptversorgung gelesen oder geändert werden (Wasserein-
/austrittstemperaturen, Außenlufttemperatur, Alarmhistorie,
Planung der unterschiedlichen Zeitzonen, Wasser- und
Geräuschpegelsollwerte, Hoch- und Niederdruckwerte).
Das DS50™ Servicedisplay (optional) ist ein „Plug-and-
Play"-Regler, die es den Servicetechnikern ermöglicht,
sämtliche Geräteparameter auszulesen und zu ändern
(Geräteeinstellungen, Betriebszeit und Anzahl von
Verdichterstarts, Hoch- und Niederdruckwerte, Protokoll der
letzten 32 Fehler...).
KOMMUNIKATION
Die Steuerplatine besitzt eine serielle Schnittstelle RS485, die
über einen Kommunikationsbus die Fernsteuerung des Gerätes
ermöglicht. Je nach gewünschtem Kommunikationsprotokoll
kann unsere Steuerplatine mit einer ModBUS®, LonWorks®
oder BacNET® Kommunikationsschnittstelle (Optionen)
ausgestattet werden.
Die Hauptsteuerplatine besitzt freie potentialfreie Kontakte,
für unterschiedliche Meldungen:
- externe Freigabe Ein-/Aus
- externe Alarmrückstellung für den Neustart des Gerätes
- Alarm- oder Warnanzeigen
- freiprogrammierbarer Kontakt gemäß Kundenwunsch.
Mit der optionalen Erweiterungskarte BE50™ können
zusätzliche, benutzerdeÞ nierte, digitale oder analoge Ein-
/Ausgänge für die Fernbedienung des Gerätes vorgesehen
werden:
- Störung der Ventilatoren oder Pumpen (potentialfreier
Kontakt).
- Betriebsanzeige bei 100% Leistung, Kreislauf 1 oder 2
(potentialfreier Kontakt).
- Ansteuerung des zweiten Kaltwassersollwertes
(potentialfreier Kontakt).
- Umschaltkontakt Heiz- oder Kühlmodus (24V AC
beschaltet).
- Leistungsbegrenzung durch Abschaltung von Kreislauf 1
oder 2 (24V AC Eingang).
- Umschaltkontakt NichtBelegungszeiten (24V AC
beschaltet).
- Verstellung Kaltwassersollwert durch externes 4-20mA
Signal. Hinweis: Bei Wärmepumpen nicht verfügbar.
RICHTLINIEN
Das Gerät ist gemäß den europäischen Normen und Standards
hergestellt.
• Druckgeräterichtlinie DI 97/23/CE.
• Maschinenrichtlinie DI 98/37/CE.
• Niederspannungsrichtlinie DI 73/23/CE.
• EMV Richtlinie DI 89/336/CE
• Sicherheits- und Umweltschutzrichtlinie EN 378-2.
• Europäische Richtlinie zur Beschränkung der
Verwendung bestimmter gefährlicher Substanzen
(RoHS – Restriction of the Use of Certain Hazardous
Substances).
