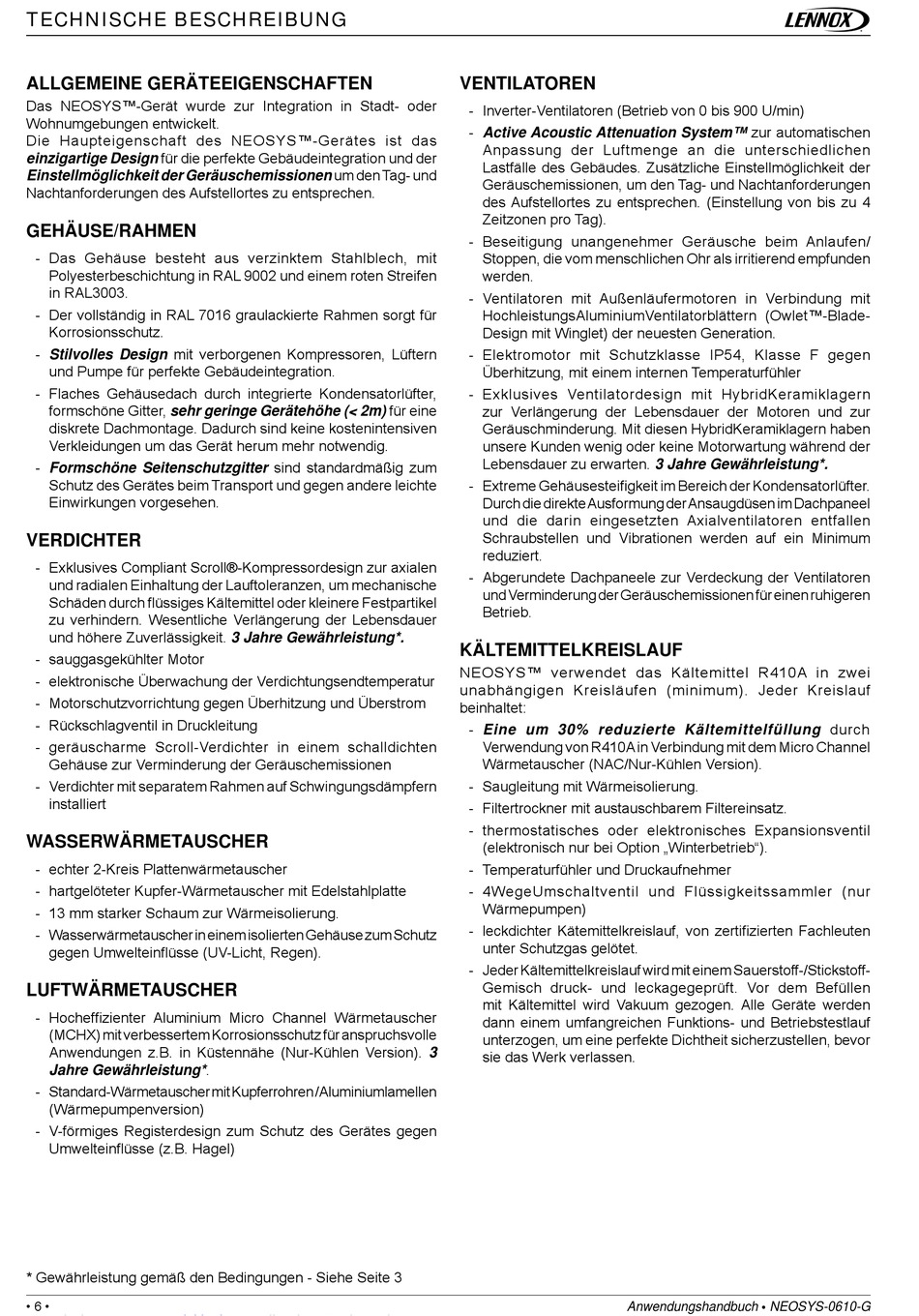

TECHNISCHE BESCHREIBUNG

ALLGEMEINE GERÄTEEIGENSCHAFTEN
Das NEOSYS™-Gerät wurde zur Integration in Stadt- oder
Wohnumgebungen entwickelt.
Die Haupteigenschaft des NEOSYS™-Gerätes ist das
einzigartige Design für die perfekte Gebäudeintegration und der
Einstellmöglichkeit der Geräuschemissionen um den Tag- und
Nachtanforderungen des Aufstellortes zu entsprechen.
GEHÄUSE/RAHMEN
- Das Gehäuse besteht aus verzinktem Stahlblech, mit
Polyesterbeschichtung in RAL 9002 und einem roten Streifen
in RAL3003.
- Der vollständig in RAL 7016 graulackierte Rahmen sorgt für
Korrosionsschutz.
- Stilvolles Design mit verborgenen Kompressoren, Lüftern
und Pumpe für perfekte Gebäudeintegration.
- Flaches Gehäusedach durch integrierte Kondensatorlüfter,
formschöne Gitter, sehr geringe Gerätehöhe (< 2m) für eine
diskrete Dachmontage. Dadurch sind keine kostenintensiven
Verkleidungen um das Gerät herum mehr notwendig.
- Formschöne Seitenschutzgitter sind standardmäßig zum
Schutz des Gerätes beim Transport und gegen andere leichte
Einwirkungen vorgesehen.
VERDICHTER
- Exklusives Compliant Scroll®-Kompressordesign zur axialen
und radialen Einhaltung der Lauftoleranzen, um mechanische
Schäden durch ß üssiges Kältemittel oder kleinere Festpartikel
zu verhindern. Wesentliche Verlängerung der Lebensdauer
und höhere Zuverlässigkeit. 3 Jahre Gewährleistung*.
- sauggasgekühlter Motor
- elektronische Überwachung der Verdichtungsendtemperatur
- Motorschutzvorrichtung gegen Überhitzung und Überstrom
- Rückschlagventil in Druckleitung
- geräuscharme Scroll-Verdichter in einem schalldichten
Gehäuse zur Verminderung der Geräuschemissionen
- Verdichter mit separatem Rahmen auf Schwingungsdämpfern
installiert
WASSERWÄRMETAUSCHER
- echter 2-Kreis Plattenwärmetauscher
- hartgelöteter Kupfer-Wärmetauscher mit Edelstahlplatte
- 13 mm starker Schaum zur Wärmeisolierung.
- Wasserwärmetauscher in einem isolierten Gehäuse zum Schutz
gegen Umwelteinß üsse (UV-Licht, Regen).
LUFTWÄRMETAUSCHER
- HochefÞ zienter Aluminium Micro Channel Wärmetauscher
(MCHX) mit verbessertem Korrosionsschutz für anspruchsvolle
Anwendungen z.B. in Küstennähe (Nur-Kühlen Version). 3
Jahre Gewährleistung*.
- Standard-Wärmetauscher mit Kupferrohren /Aluminiumlamellen
(Wärmepumpenversion)
- V-förmiges Registerdesign zum Schutz des Gerätes gegen
Umwelteinß üsse (z.B. Hagel)
* Gewährleistung gemäß den Bedingungen - Siehe Seite 3
• 6 •
VENTILATOREN
- Inverter-Ventilatoren (Betrieb von 0 bis 900 U/min)
- Active Acoustic Attenuation System™ zur automatischen
Anpassung der Luftmenge an die unterschiedlichen
Lastfälle des Gebäudes. Zusätzliche Einstellmöglichkeit der
Geräuschemissionen, um den Tag- und Nachtanforderungen
des Aufstellortes zu entsprechen. (Einstellung von bis zu 4
Zeitzonen pro Tag).
- Beseitigung unangenehmer Geräusche beim Anlaufen/
Stoppen, die vom menschlichen Ohr als irritierend empfunden
werden.
- Ventilatoren mit Außenläufermotoren in Verbindung mit
HochleistungsAluminiumVentilatorblättern (Owlet™-Blade-
Design mit Winglet) der neuesten Generation.
- Elektromotor mit Schutzklasse IP54, Klasse F gegen
Überhitzung, mit einem internen Temperaturfühler
- Exklusives Ventilatordesign mit HybridKeramiklagern
zur Verlängerung der Lebensdauer der Motoren und zur
Geräuschminderung. Mit diesen HybridKeramiklagern haben
unsere Kunden wenig oder keine Motorwartung während der
Lebensdauer zu erwarten. 3 Jahre Gewährleistung*.
- Extreme GehäusesteiÞ gkeit im Bereich der Kondensatorlüfter.
Durch die direkte Ausformung der Ansaugdüsen im Dachpaneel
und die darin eingesetzten Axialventilatoren entfallen
Schraubstellen und Vibrationen werden auf ein Minimum
reduziert.
- Abgerundete Dachpaneele zur Verdeckung der Ventilatoren
und Verminderung der Geräuschemissionen für einen ruhigeren
Betrieb.
KÄLTEMITTELKREISLAUF
NEOSYS™ verwendet das Kältemittel R410A in zwei
unabhängigen Kreisläufen (minimum). Jeder Kreislauf
beinhaltet:
- Eine um 30% reduzierte Kältemittelfüllung durch
Verwendung von R410A in Verbindung mit dem Micro Channel
Wärmetauscher (NAC/Nur-Kühlen Version).
- Saugleitung mit Wärmeisolierung.
- Filtertrockner mit austauschbarem Filtereinsatz.
- thermostatisches oder elektronisches Expansionsventil
(elektronisch nur bei Option „Winterbetrieb").
- Temperaturfühler und Druckaufnehmer
- 4WegeUmschaltventil und Flüssigkeitssammler (nur
Wärmepumpen)
- leckdichter Kätemittelkreislauf, von zertiÞ zierten Fachleuten
unter Schutzgas gelötet.
- Jeder Kältemittelkreislauf wird mit einem Sauerstoff-/Stickstoff-
Gemisch druck- und leckagegeprüft. Vor dem Befüllen
mit Kältemittel wird Vakuum gezogen. Alle Geräte werden
dann einem umfangreichen Funktions- und Betriebstestlauf
unterzogen, um eine perfekte Dichtheit sicherzustellen, bevor
sie das Werk verlassen.
Anwendungshandbuch • NEOSYS-0610-G
