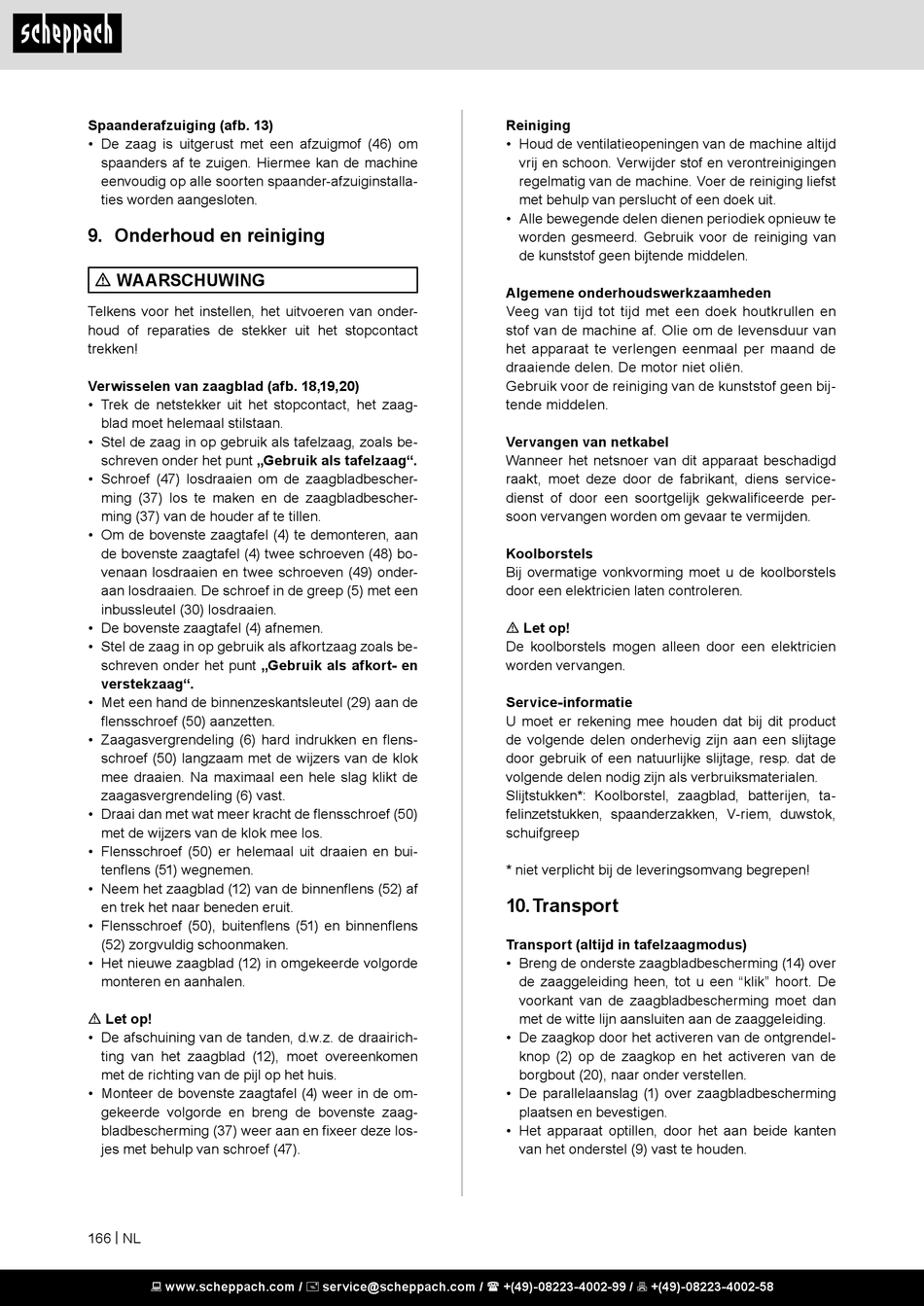

Onderhoud En Reiniging; Transport - Scheppach HM100T Originalbetriebsanleitung

Spaanderafzuiging (afb. 13)
• De zaag is uitgerust met een afzuigmof (46) om
spaanders af te zuigen. Hiermee kan de machine
eenvoudig op alle soorten spaander-afzuiginstalla-
ties worden aangesloten.

9. Onderhoud en reiniging

m WAARSCHUWING
Telkens voor het instellen, het uitvoeren van onder-
houd of reparaties de stekker uit het stopcontact
trekken!
Verwisselen van zaagblad (afb. 18,19,20)
• Trek de netstekker uit het stopcontact, het zaag-
blad moet helemaal stilstaan.
• Stel de zaag in op gebruik als tafelzaag, zoals be-
schreven onder het punt „Gebruik als tafelzaag".
• Schroef (47) losdraaien om de zaagbladbescher-
ming (37) los te maken en de zaagbladbescher-
ming (37) van de houder af te tillen.
• Om de bovenste zaagtafel (4) te demonteren, aan
de bovenste zaagtafel (4) twee schroeven (48) bo-
venaan losdraaien en twee schroeven (49) onder-
aan losdraaien. De schroef in de greep (5) met een
inbussleutel (30) losdraaien.
• De bovenste zaagtafel (4) afnemen.
• Stel de zaag in op gebruik als afkortzaag zoals be-
schreven onder het punt „Gebruik als afkort- en
verstekzaag".
• Met een hand de binnenzeskantsleutel (29) aan de
flensschroef (50) aanzetten.
• Zaagasvergrendeling (6) hard indrukken en flens-
schroef (50) langzaam met de wijzers van de klok
mee draaien. Na maximaal een hele slag klikt de
zaagasvergrendeling (6) vast.
• Draai dan met wat meer kracht de flensschroef (50)
met de wijzers van de klok mee los.
• Flensschroef (50) er helemaal uit draaien en bui-
tenflens (51) wegnemen.
• Neem het zaagblad (12) van de binnenflens (52) af
en trek het naar beneden eruit.
• Flensschroef (50), buitenflens (51) en binnenflens
(52) zorgvuldig schoonmaken.
• Het nieuwe zaagblad (12) in omgekeerde volgorde
monteren en aanhalen.
m Let op!
• De afschuining van de tanden, d.w.z. de draairich-
ting van het zaagblad (12), moet overeenkomen
met de richting van de pijl op het huis.
• Monteer de bovenste zaagtafel (4) weer in de om-
gekeerde volgorde en breng de bovenste zaag-
bladbescherming (37) weer aan en fixeer deze los-
jes met behulp van schroef (47).
166 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Reiniging
• Houd de ventilatieopeningen van de machine altijd
vrij en schoon. Verwijder stof en verontreinigingen
regelmatig van de machine. Voer de reiniging liefst
met behulp van perslucht of een doek uit.
• Alle bewegende delen dienen periodiek opnieuw te
worden gesmeerd. Gebruik voor de reiniging van
de kunststof geen bijtende middelen.
Algemene onderhoudswerkzaamheden
Veeg van tijd tot tijd met een doek houtkrullen en
stof van de machine af. Olie om de levensduur van
het apparaat te verlengen eenmaal per maand de
draaiende delen. De motor niet oliën.
Gebruik voor de reiniging van de kunststof geen bij-
tende middelen.
Vervangen van netkabel
Wanneer het netsnoer van dit apparaat beschadigd
raakt, moet deze door de fabrikant, diens service-
dienst of door een soortgelijk gekwalificeerde per-
soon vervangen worden om gevaar te vermijden.
Koolborstels
Bij overmatige vonkvorming moet u de koolborstels
door een elektricien laten controleren.
m Let op!
De koolborstels mogen alleen door een elektricien
worden vervangen.
Service-informatie
U moet er rekening mee houden dat bij dit product
de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de
volgende delen nodig zijn als verbruiksmaterialen.
Slijtstukken*: Koolborstel, zaagblad, batterijen, ta-
felinzetstukken, spaanderzakken, V-riem, duwstok,
schuifgreep
* niet verplicht bij de leveringsomvang begrepen!

10. Transport

Transport (altijd in tafelzaagmodus)
• Breng de onderste zaagbladbescherming (14) over
de zaaggeleiding heen, tot u een "klik" hoort. De
voorkant van de zaagbladbescherming moet dan
met de witte lijn aansluiten aan de zaaggeleiding.
• De zaagkop door het activeren van de ontgrendel-
knop (2) op de zaagkop en het activeren van de
borgbout (20), naar onder verstellen.
• De parallelaanslag (1) over zaagbladbescherming
plaatsen en bevestigen.
• Het apparaat optillen, door het aan beide kanten
van het onderstel (9) vast te houden.
