Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
Nur Dual Master – Read-Modus
19.
Gehen Sie wie folgt vor, um den
konfigurieren.

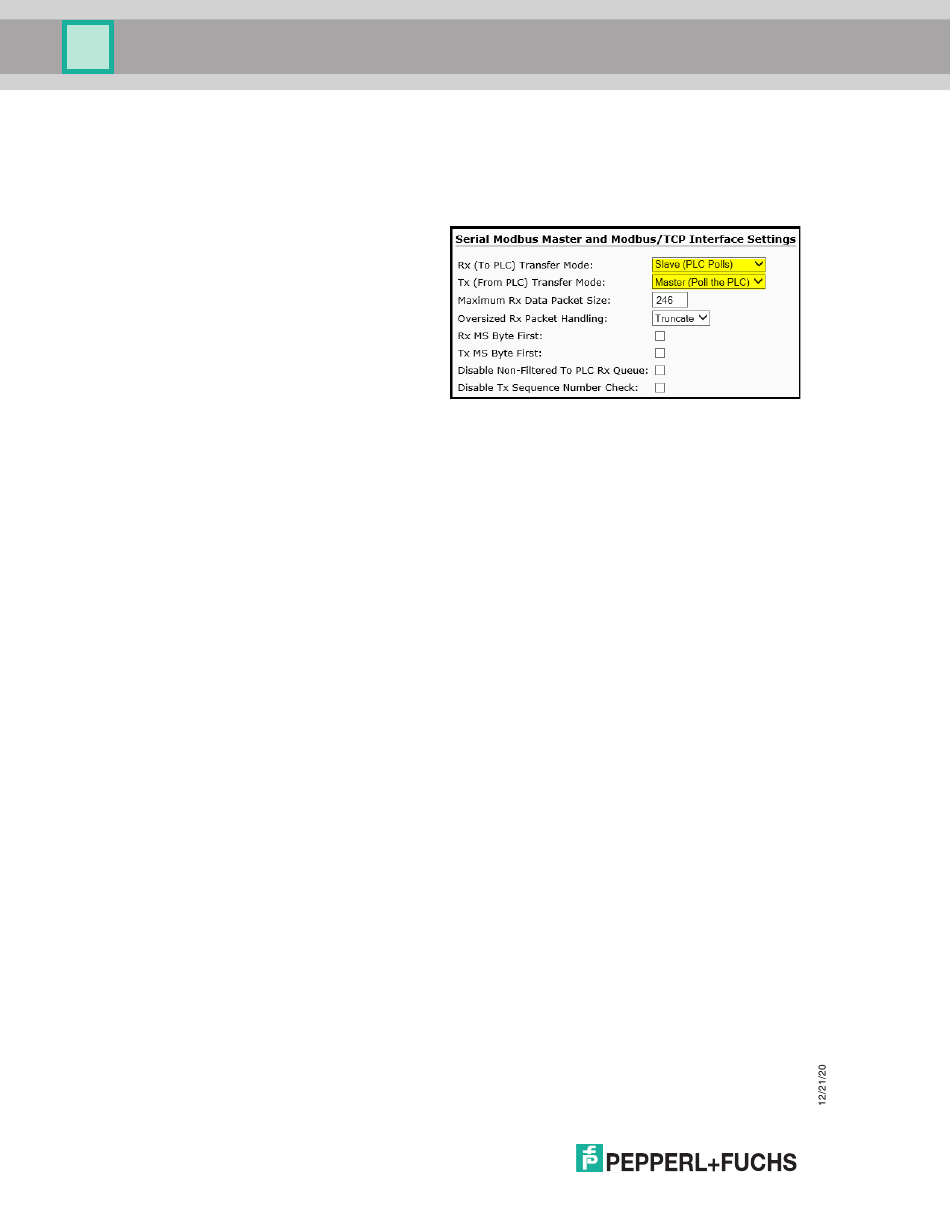

Serial Modbus Master and Modbus/TCP Interface Settings
Im Abschnitt
a. Stellen Sie die Option Rx (To PLC) Transfer
Mode auf Slave (PLC Polls) ein
b. Stellen Sie die Option Tx (From PLC) Transfer
Mode auf Master (Poll the PLC) ein
c. Stellen Sie die Option Maximum Rx Data Pa-
cket Size auf die des größten erwarteten Emp-
fangsdatenpakets ein. Dieses kann im Slave-
Rx-Modus maximal 246 Bytes umfassen.
d. Stellen Sie die Option Oversized Rx Packet
Handling entweder auf Truncate oder Drop
ein, je nachdem, wie Sie übergroße
empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Stellen Sie die Option Tx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
senden möchten.
g. Stellen Sie die Option Disable Non-Filtered To PLC Rx Queue ein, wenn Sie nur das letzte empfan-
gene Datenpaket empfangen möchten. (Wenn zwischen den empfangenen Datenanforderungen zwei
oder mehr Pakete empfangen werden, wird nur das zuletzt empfangene Datenpaket zurückgegeben.)
h. Stellen Sie die Option Disable Tx Sequence Number Check ein, wenn Sie die Prüfung der Sendes-
equenznummer deaktivieren möchten.
• Wenn diese Option ausgewählt ist, ist die Prüfung der Sendesequenznummer deaktiviert. Alle
Sendenachrichten werden übertragen, ungeachtet dessen, ob die Sequenznummer erhöht wurde
oder nicht.
• Wenn diese Option nicht ausgewählt ist, wird die Sequenznummer aktiviert und die Nachricht wird
nur übertragen, wenn die Sequenznummer aktualisiert wurde.
Modbus/TCP Master Rx/Tx Settings
Im Abschnitt
i. Geben Sie die PLC IP Address ein:
• Stellen Sie für
Adresse Ihrer SPS ein.
• Stellen Sie für
xxx.xxx.xxx.xxx auf die Adresse dieses ICDM-RX/MOD ein.
Anmerkung: Der serielle Modbus-Slave muss an einen der seriellen Ports an diesem ICDM-RX/MOD
angeschlossen werden.
j. Geben Sie die PLC Device ID ein:
• Stellen Sie für
• Stellen Sie für
seriellen Slave-Geräts ein.
Anmerkung: Hierbei muss es sich um eine eindeutige ID des Geräts handeln, das mit diesem ICDM-
RX/MOD verbunden ist.
k. Falls erforderlich, stellen Sie die Option Disable Sequence Number/Length Header ein, wenn Sie
Daten ohne den 4-Byte-Header (Sequenznummer und Datenlänge) übertragen möchten.
70
Dual Master – Read
.
.
Modbus/TCP slaves
die IP-Adresse der SPS im Format xxx.xxx.xxx.xxx auf die
Modbus/RTU Modbus/ASCII serial slaves
oder
Modbus/TCP slaves
die SPS-Geräte-ID auf die Ihrer SPS ein. Diese ist in der Regel 1.
Modbus/RTU Modbus/ASCII serial slaves
oder
Device Modbus Configuration
-Modus auf der Seite
:
:
die IP-Adresse der SPS im Format
die SPS-Geräte-ID auf die Ihres
zu
