Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
Nur Dual Master – Write-Modus
18.
Gehen Sie wie folgt vor, um den
konfigurieren.

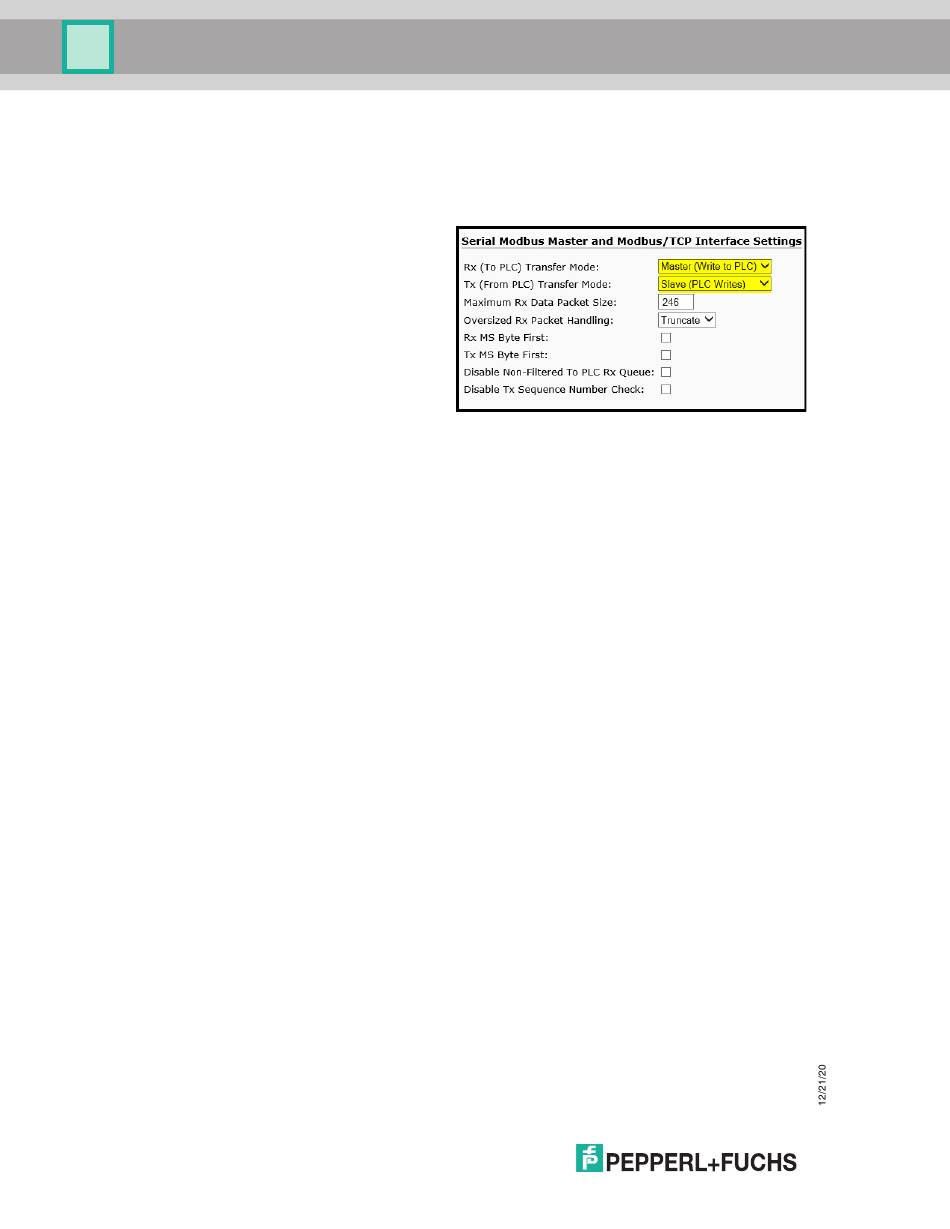

Serial Modbus Master and Modbus/TCP Interface Settings
Im Abschnitt
a. Stellen Sie die Option Rx (To PLC) Transfer
Mode auf Master (Write to PLC) ein
b. Stellen Sie die Option Tx (From PLC) Transfer
Mode auf Slave (PLC Writes) ein
c. Stellen Sie die Option Maximum Rx Data Pa-
cket Size auf die des größten erwarteten Emp-
fangsdatenpakets ein. Dieses kann im Master-
Rx-Modus maximal 2048 Bytes umfassen.
d. Stellen Sie die Option Oversized Rx Packet
Handling entweder auf Truncate oder Drop
ein, je nachdem, wie Sie übergroße
empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Stellen Sie die Option Tx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
senden möchten.
g. Stellen Sie die Option Disable Non-Filtered To PLC Rx Queue ein, wenn Sie nur das letzte
empfangene Datenpaket empfangen möchten. (Wenn während des Zeitraums Maximum PLC Update
Rate zwei oder mehr Pakete empfangen werden, wird nur das zuletzt empfangene Datenpaket
zurückgegeben.)
h. Stellen Sie die Option Disable Tx Sequence Number Check ein, wenn Sie die Prüfung der
Sendesequenznummer deaktivieren möchten.
• Wenn diese Option ausgewählt ist, ist die Prüfung der Sendesequenznummer deaktiviert. Alle
Sendenachrichten werden übertragen, ungeachtet dessen, ob die Sequenznummer erhöht wurde
oder nicht.
• Wenn diese Option nicht ausgewählt ist, wird die Sequenznummer aktiviert und die Nachricht wird
nur übertragen, wenn die Sequenznummer aktualisiert wurde.
Modbus/TCP Master Rx/Tx Settings
Im Abschnitt
i. Geben Sie die PLC IP Address ein:
• Stellen Sie für
Adresse Ihrer SPS ein.
• Stellen Sie für
xxx.xxx.xxx.xxx auf die Adresse dieses ICDM-RX/MOD ein.
Anmerkung: Der serielle Modbus-Slave muss an einen der seriellen Ports an diesem ICDM-RX/MOD
angeschlossen werden.
j. Geben Sie die PLC Device ID ein:
• Stellen Sie für
68
Dual Master – Write
.
.
Modbus/TCP slaves
die IP-Adresse der SPS im Format xxx.xxx.xxx.xxx auf die
Modbus/RTU Modbus/ASCII serial slaves
oder
Modbus/TCP slaves
die SPS-Geräte-ID auf die Ihrer SPS ein. Diese ist in der Regel 1.
Device Modbus Configuration
-Modus auf der Seite
:
:
die IP-Adresse der SPS im Format
zu
