Inhaltszusammenfassung für Pepperl+Fuchs OHV-F230-B17
- Seite 1 OHV-F230-B17 PROFINET-Gateway für OHV-Handheld Handbuch...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindu- strie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fas- sung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
-
Seite 3: Inhaltsverzeichnis
OHV-F230-B17 Inhaltsverzeichnis Einleitung ........................4 Inhalt des Dokuments ................... 4 Zielgruppe, Personal ..................4 Verwendete Symbole..................5 Produktspezifikationen ..................... 6 Beschreibung ....................6 Abmessung ....................6 Anzeigen ......................7 Schnittstellen ....................8 Zubehör ......................8 Inbetriebnahme......................9 Gateway mit Handlesegerät OHV1000-F223-R2 verbinden ....... 9 Gateway mit Handlesegerät OHV110-F228-R2 verbinden ....... -
Seite 4: Einleitung
OHV-F230-B17 Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: • Produktidentifizierung • Lieferung, Transport und Lagerung • Montage und Installation • Inbetriebnahme und Betrieb •... -
Seite 5: Verwendete Symbole
OHV-F230-B17 Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informati- ven Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen kön- nen. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 6: Produktspezifikationen

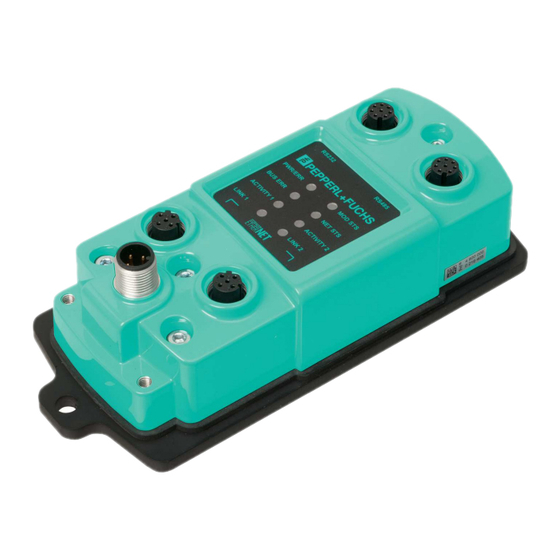

Produktspezifikationen Produktspezifikationen Beschreibung Das OHV-F230-B17 ist ein Gateway, dass den Anschluss eines OHV110-F228-R2 bzw. eines OHV1000-Handlesegeräts an ein PROFINET-Netzwerk ermöglicht. Ein OHV-Handlesegerät wird über einen RS-232-Anschluss an das Gateway angeschlossen. Das Gateway kommuni- ziert über D-kodierte M12-Steckverbinder mit einem PROFINET-Netzwerk. Die PROFINET- Schnittstelle verfügt über einen integrierten Switch. -
Seite 7: Anzeigen
OHV-F230-B17 Produktspezifikationen Anzeigen Am OHV-F230-B17-Gateway befinden sich folgende Anzeigen: PWR/ERR MOD STS BUS ERR NET STS ACTIVITY 1 ACTIVITY 2 LINK 1 LINK 2 LEDs PWR/ERR grün: Gateway ist eingeschaltet rot: Systemfehler BUS ERR rot: Kommunikationsstörung mit PROFINET-Netzwerk rot blinkend: Konfiguration fehlt ACTIVITY 1 / gelb: Auf Port 1 bzw. -
Seite 8: Schnittstellen
OHV-F230-B17 Produktspezifikationen Schnittstellen Am OHV-F230-B17-Gateway befinden sich folgende Schnittstellen: RS485 RS232 Abbildung 2.2 Schnittstelle Beschreibung Anschluss RS-232 RS-232, EIA/TIA-232E M12-Buchse, 8-polig, A-kodiert Übertragungsrate: 115k, 8N1 RS-485 ohne Funktion M12-Buchse, 8-polig, A-kodiert PROFINET 2 x PROFINET I/O mit int. Switch M12-Buchse, 4-polig, D-kodiert... -
Seite 9: Inbetriebnahme
OHV-F230-B17 Inbetriebnahme Inbetriebnahme Gateway mit Handlesegerät OHV1000-F223-R2 verbinden Verbindung herstellen Schließen Sie das Handlesegerät OHV1000-F223-R2 mit dem Anschlusskabel V19S-G- 1,7/3M-PVC-V50 am Gateway an. Siehe Kapitel 2.4. Schließen Sie das Gateway an die Stromversorgung an. Scannen Sie folgenden Steuercode mit dem Handlesegerät. -
Seite 10: Gateway Mit Handlesegerät Ohv110-F228-R2 Verbinden
OHV-F230-B17 Inbetriebnahme Gateway mit Handlesegerät OHV110-F228-R2 verbinden Verbindung herstellen Schließen Sie das Handlesegerät OHV110-F228-R2 mit dem Anschlusskabel V19S-G- 1,7/3M-PVC-V50 am Gateway an. Siehe Kapitel 2.4. Schließen Sie das Gateway an die Stromversorgung an. Scannen Sie folgenden Steuercode mit dem Handlesegerät. - Seite 11 OHV-F230-B17 Inbetriebnahme Das Handlesegerät ist für die Ausgabe an das Gateway angepasst.
-
Seite 12: Betrieb Und Kommunikation
IO-Device: Dezentral zugeordnetes Feldgerät, das einem IO-Controller zugeordnet ist. • IO-Supervisor: Programmiergerät/PC mit Inbetriebnahme- und Diagnosefunktionen. 4.1.2 PROFINET I/O-Schnittstelle Die OHV-F230-B17-Gateways stellen ein PROFINET I/O-Device dar, das im Betrieb zyklisch mit dem zugeordneten PROFINET I/O-Controller kommuniziert. Die PROFINET-Schnittstelle der OHV-F230-B17-Gateways unterstützt: • eine Übertragungsrate von 100 Mbit/s •... -
Seite 13: Identification & Maintenance (I&M) Daten
OHV-F230-B17 Betrieb und Kommunikation 4.1.2.1 Identification & Maintenance (I&M) Daten Identification&Maintenance-Daten (I&M-Daten) sind in einem Gerät gespeicherte Informatio- nen. Die I&M-Daten identifizieren ein Gerät innerhalb einer Anlage eindeutig. Dabei enthalten die Identification-Daten (I-Daten) die Informationen zum Gerät, z. B. Artikelnummer und Geräte- bezeichnung. -
Seite 14: Projektierung Mittels Gerätebeschreibung
Sie z. B. die Produktbezeichnung oder Artikelnummer in die Suchfunktion ein. Funktionsbaustein und Datenbaustein einfügen Entpacken Sie die ZIP-Datei. Markieren Sie im Bausteinordner den Funktionsbaustein OHV-F230-B17 sowie den zugehörigen Instanzdatenbaustein iDB_OHV-F230-B17. Klicken Sie mit der rechten Maustaste auf die markierten Einträge und wählen Sie Kopieren. - Seite 15 OHV-F230-B17 Betrieb und Kommunikation Abbildung 4.2 Bestücktes Rack Das Eigenschaften-Fenster öffnet sich. Klicken Sie auf Eigenschaften. Um ein neues Ethernet-Subnetz anzulegen, klicken Sie auf Neu. Um das Ethernet-Subnetz in die Hardwarekonfiguration einzufügen, klicken Sie mit der rechten Maustaste auf die PN-IO-Einheit und wählen Sie PROFINET-IO-System einfügen.
- Seite 16 OHV-F230-B17 Betrieb und Kommunikation Abbildung 4.4 Bestücktes Rack Um das Gateway das eben eingefügte PROFINET-Modul zuzuordnen, wählen Sie in der Menüleiste Zielsystem > Ethernet > Ethernet-Teilnehmer bearbeiten. Klicken Sie in dem sich öffnenden Fenster auf Durchsuchen. Es erscheint eine Liste mit allen erreichbaren Busteilnehmern.
- Seite 17 OHV-F230-B17 Betrieb und Kommunikation Aktivieren Sie die Option IP-Parameter verwenden im Fenster Ethernet-Teilnehmer bearbeiten. Abbildung 4.6 Ethernet-Teilnehmer bearbeiten Falls im Bereich Gerätename vergeben der Gerätename des Teilnehmers aus der zuvor geöffneten Liste steht (in diesem Beispiel ohv-f230), klicken Sie auf Name zuweisen.
- Seite 18 OHV-F230-B17 Betrieb und Kommunikation Abbildung 4.7 Eigenschaften PROFINET-Modul Klicken Sie auf OK. Um Adressbereiche für Ein- und Ausgaben zuzuweisen, fügen Sie dem Geröt folgende Module aus dem Katalog hinzu: - Ergebniszähler - Ergebnis 64 Byte Abbildung 4.8 PROFINET-Konfigurationstabelle...
-
Seite 19: Profinet-Adresse Und Identifizierung Eines Geräts
OHV-F230-B17 Betrieb und Kommunikation 4.1.4 PROFINET-Adresse und Identifizierung eines Geräts Jedes PROFINET IO-Gerät verfügt über eine eindeutige Geräteidentifizierung. Diese Gerätei- dentifizierung setzt sich zusammen aus: • einer eigenen MAC-Adresse. Diese MAC-Adresse ist auf der Rückseite des Geräts auf- gedruckt. einem Gerätenamen. Im Auslieferungszustand lautet der Gerätename OHV-F230. -
Seite 20: Erläuterung Status-Bytes
OHV-F230-B17 Betrieb und Kommunikation Scan-Ergebnis Daten-Byte 125 Ende des Scan-Ergebnis 1. Beispiel: Wenn der gelesene Code den Wert 123 hat, werden folgende Daten-Bytes gesendet Daten-Byte 0 = '1' (0x31) Daten-Byte 1 = '2' (0x32) Daten-Byte 2 = '3' (0x33) alle weiteren Daten-Bytes: 0 (0x0) Erläuterung Status-Bytes... -
Seite 21: Anhang
OHV-F230-B17 Anhang Anhang ASCII-Tabelle ASCII hex ASCII ASCII hex ASCII Space " & < >... - Seite 22 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten Printed in Germany / DOCT-5408A...
