Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Nur-Lese-Raw-/ASCII-Geräte konfigurieren
h. Lassen Sie die Option Disable Tx Sequence Number Check deaktiviert.

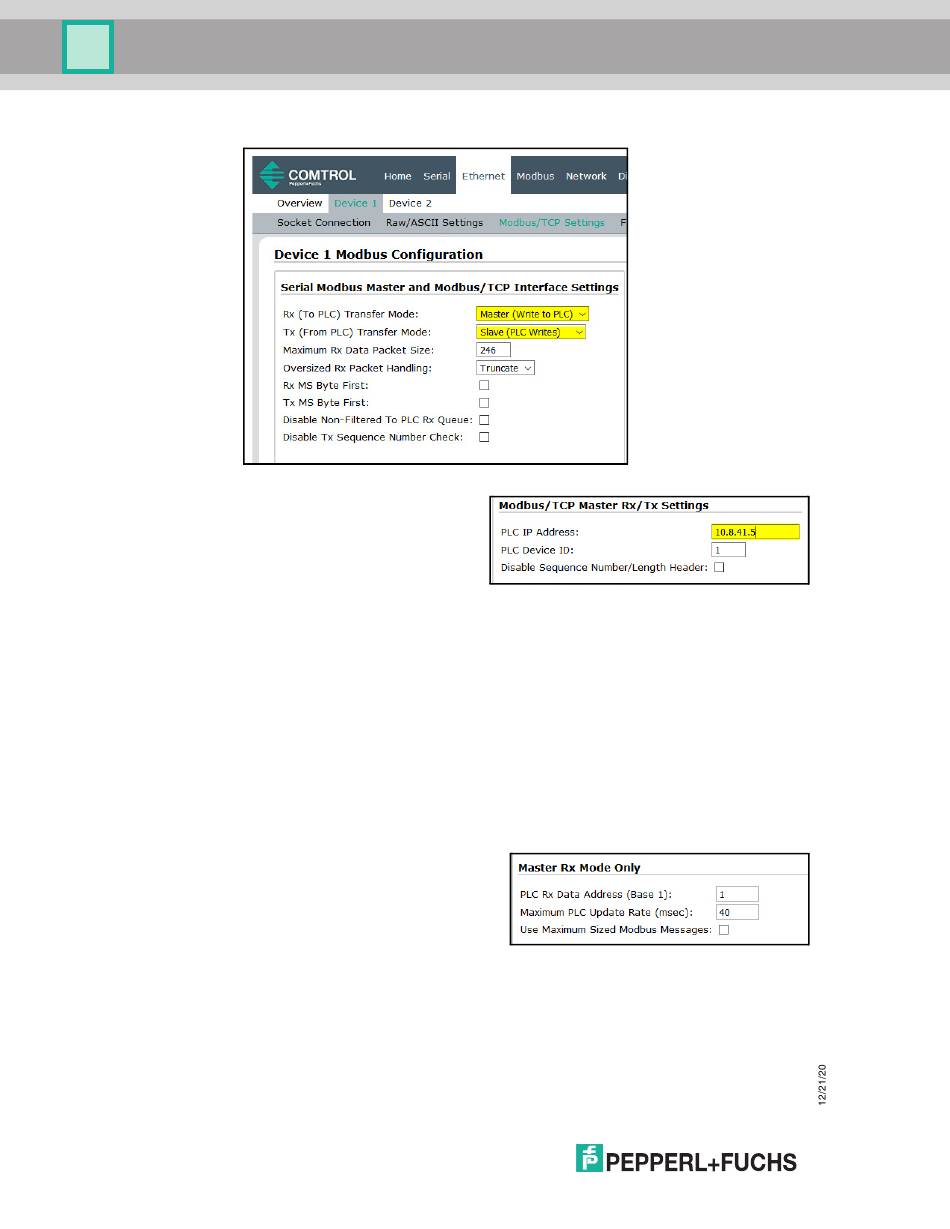

Modbus/TCP Master Rx/Tx Settings
Im Abschnitt
i. Geben Sie die PLC IP Address ein:
Modbus/TCP slaves
• Stellen Sie für
der SPS im Format xxx.xxx.xxx.xxx auf die Adresse
Ihrer SPS ein.
• Stellen Sie für
serial slaves
die IP-Adresse der SPS im Format
xxx.xxx.xxx.xxx auf die Adresse dieses ICDM-RX/MOD ein.
Anmerkung: Der serielle Modbus-Slave muss an einen der seriellen Ports an diesem ICDM-RX/MOD
angeschlossen werden.
j. Geben Sie die PLC Device ID ein:
• Stellen Sie für
• Stellen Sie für
seriellen Slave-Geräts ein.
Anmerkung: Hierbei muss es sich um eine eindeutige ID des Geräts handeln, das mit diesem ICDM-RX/
MOD verbunden ist.
k. Falls erforderlich, stellen Sie die Option Disable Sequence Number/Length Header ein, wenn Sie
Daten ohne den 4-Byte-Header (Sequenznummer und Datenlänge) übertragen möchten.
Master Rx Mode Only
Im Abschnitt
l. Stellen Sie die Option PLC Rx Data Address auf die SPS-
Speicheradresse ein, an der Sie die empfangene Daten-
nachricht platzieren möchten. Diese Adresse ist Base 1,
d. h., die Adresse beginnt bei 1 (oder 400001 bei einigen
SPS). Wenn Ihr Adressbereich Base 0 ist oder bei 0 (null)
beginnt, müssen Sie Ihrer Adresse eins hinzufügen.
m. Stellen Sie die Option Maximum PLC Update Rate auf
die schnellste Rate ein, mit der Ihre SPS Daten zuverlässig empfangen und verarbeiten kann. Diese ist
in der Regel länger als die Scanrate. Der Standardwert von 40 Millisekunden ist normalerweise ausrei-
chend, aber möglicherweise benötigt Ihr System einen längeren Zeitraum.
n. Stellen Sie die Option Use Maximum Sized Modbus Messages ein, wenn Sie Nachrichten über
196 Bytes empfangen, Ihre SPS Nachrichten empfangen kann, die größer als 200 Bytes sind, und Sie
die Latenz und die Netzwerkauslastung verringern möchten.
