Schnelleinstieg ICDM-RX/MOD Modbus/TCP

Nur-Lese-Raw-/ASCII-Geräte konfigurieren

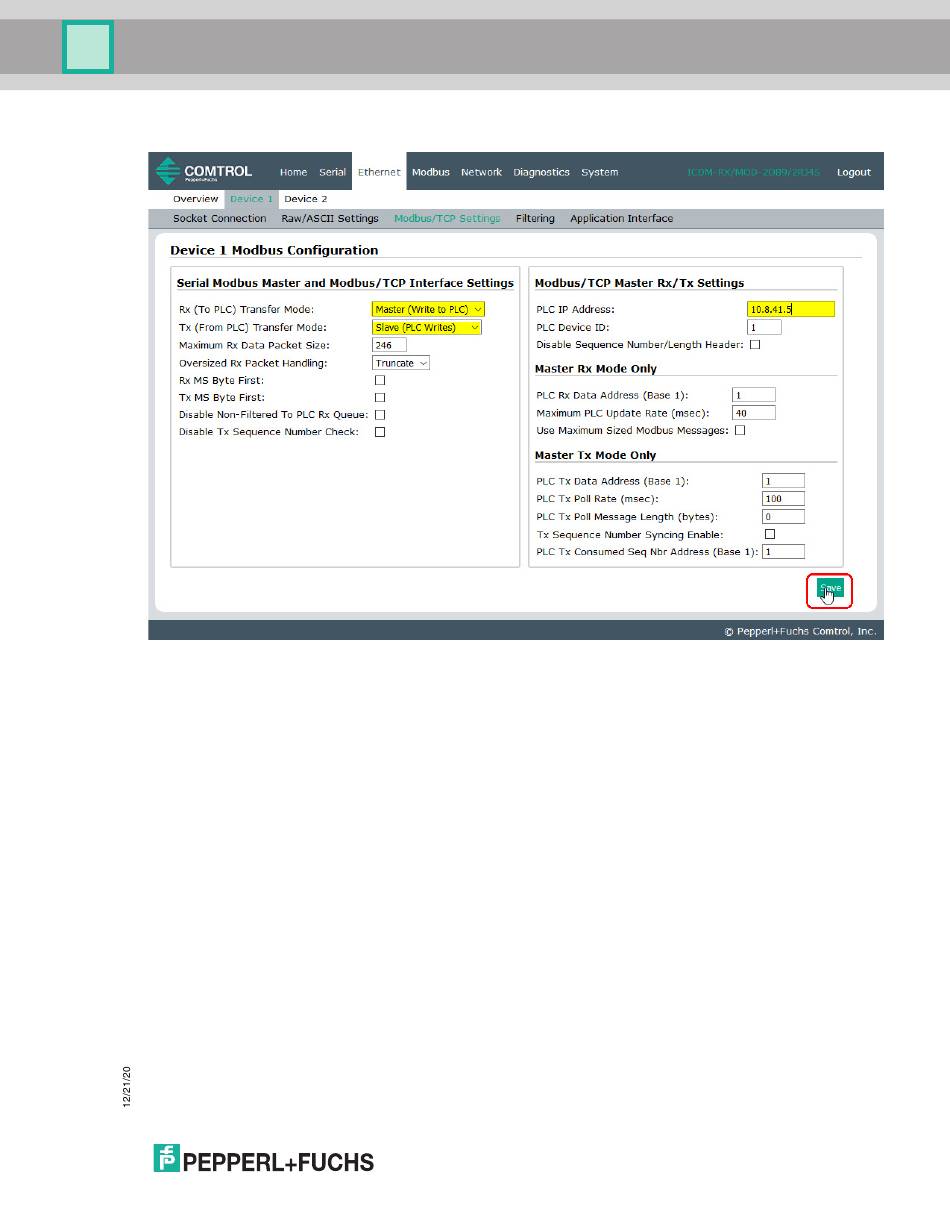

o. Klicken Sie auf die Schaltfläche Save.

Master Receive Transfer-Modus konfigurieren

p. Gehen Sie zu Schritt 12 auf Seite 38, um die Konfiguration abzuschließen.

Nur Slave Receive Transfer-Modus

11.

Settings

a. Stellen Sie die Option Rx (To PLC) Transfer Mode auf Slave (PLC Polls) ein

b. Stellen Sie die Option Tx (From PLC) Transfer Mode auf entweder Slave (PLC Writes) oder Off ein

c. Stellen Sie die Option Maximum Rx Data Packet Size auf die des größten erwarteten

Empfangsdatenpakets ein. Dieses kann im Slave-Rx-Modus maximal 246 Bytes umfassen.

d. Stellen Sie die Option Oversized Rx Packet Handling entweder auf Truncate oder Drop ein, je

nachdem, wie Sie übergroße empfangene Pakete verarbeiten möchten.

e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst

empfangen möchten.

Lassen Sie die Option Tx MS Byte First deaktiviert.

g. Stellen Sie die Option Disable Non-Filtered To PLC Rx Queue ein, wenn Sie nur das letzte empfan-

gene Datenpaket empfangen möchten. (Wenn zwischen den empfangenen Datenanforderungen zwei

oder mehr Pakete empfangen werden, wird nur das zuletzt empfangene Datenpaket zurückgegeben.)

h. Lassen Sie die Option Tx Sequence Number Check deaktiviert.

Serial Modbus Master and Modbus/TCP Interface

: Im Abschnitt
