Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
Nur PLC Master/ICDM-RX/MOD Slave-Modus
14.

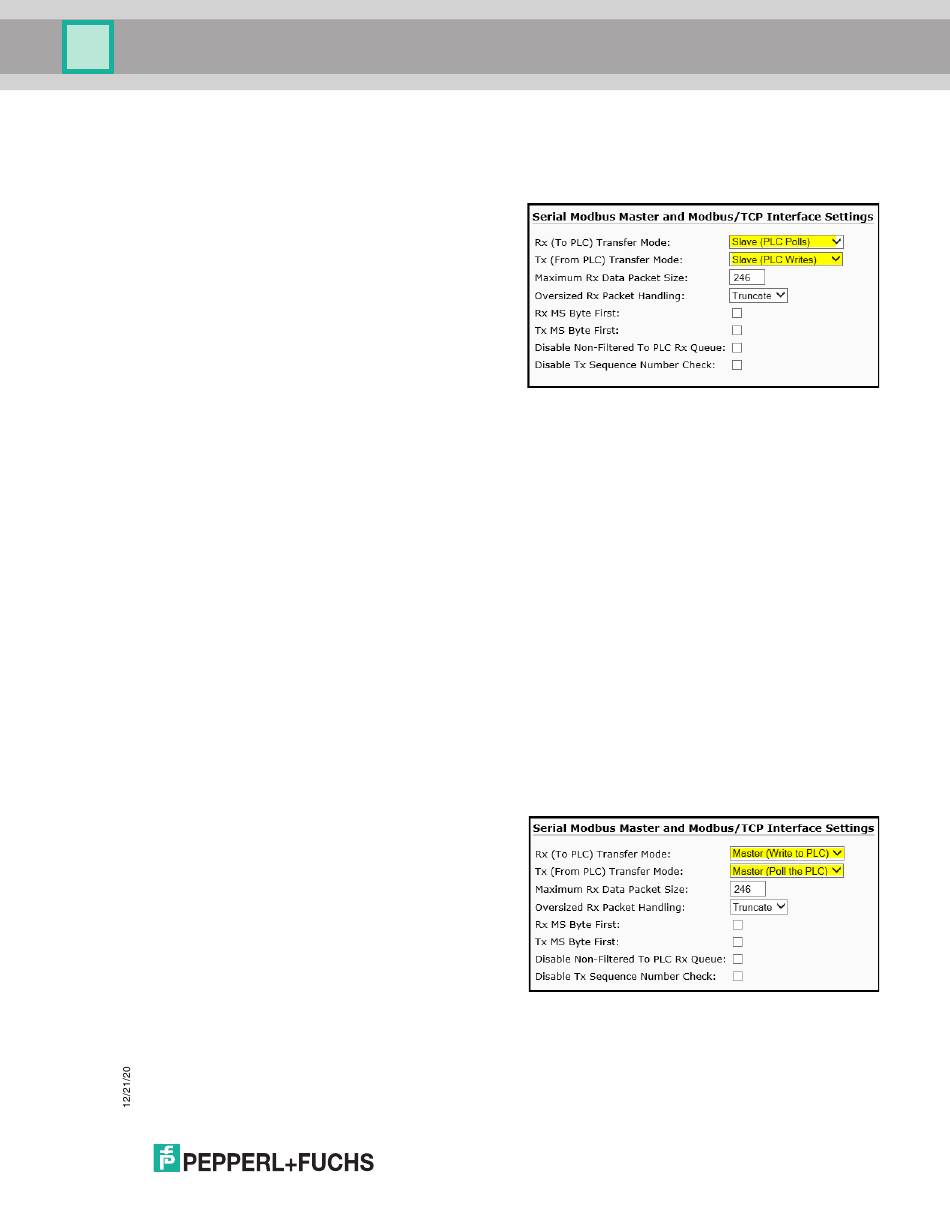

Gehen Sie wie folgt vor, um den
Configuration
zu konfigurieren.
a. Stellen Sie die Option Rx (To PLC) Transfer
Mode auf Slave (PLC Polls) ein
b. Stellen Sie die Option Tx (From PLC)
Transfer Mode auf Slave (PLC Writes) ein
c. Stellen Sie die Option Maximum Rx Data
Packet Size auf die des größten erwarteten
Empfangsdatenpakets ein. Dieses kann im
Slave-Rx
-Modus maximal 246 Bytes umfassen.
d. Stellen Sie die Option Oversized Rx Packet
Handling entweder auf Truncate oder Drop
ein, je nachdem, wie Sie übergroße
empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Stellen Sie die Option Tx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
senden möchten.
g. Stellen Sie die Option Disable Non-Filtered To PLC Rx Queue ein, wenn Sie nur das letzte empfan-
gene Datenpaket empfangen möchten. (Wenn zwischen den empfangenen Datenanforderungen zwei
oder mehr Pakete empfangen werden, wird nur das zuletzt empfangene Datenpaket zurückgegeben.)
h. Stellen Sie die Option Disable Tx Sequence Number Check ein, wenn Sie die Prüfung der
Sendesequenznummer deaktivieren möchten.
• Wenn diese Option ausgewählt ist, ist die Prüfung der Sendesequenznummer deaktiviert. Alle
Sendenachrichten werden übertragen, ungeachtet dessen, ob die Sequenznummer erhöht wurde
oder nicht.
• Wenn diese Option nicht ausgewählt ist, wird die Sequenznummer aktiviert und die Nachricht wird
nur übertragen, wenn die Sequenznummer aktualisiert wurde.
15. Klicken Sie auf die Schaltfläche Save.
Anmerkung: Gehen Sie zu Schritt 20 auf Seite 71, um die Konfiguration abzuschließen.
16. Nur PLC Slave/ICDM-RX/MOD Master-Modus
Gehen Sie wie folgt vor, um den
Configuration
zu konfigurieren.
Serial Modbus Master and Modbus/TCP Settings
Im Abschnitt
a. Stellen Sie die Option Rx (To PLC) Transfer
Mode auf Master (Write to PLC) ein
b. Stellen Sie die Option Tx (From PLC) Transfer
Mode auf Master (Poll the PLC) ein
c. Stellen Sie die Option Maximum Rx Data Pa-
cket Size auf die des größten erwarteten Emp-
fangsdatenpakets ein. Dieses kann im Master-
Rx-Modus maximal 2048 Bytes umfassen.
d. Stellen Sie die Option Oversized Rx Packet
Handling entweder auf Truncate oder Drop
ein, je nachdem, wie Sie übergroße
empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Stellen Sie die Option Tx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
senden möchten.
PLC Master/ICDM-RX/MOD Slave-Modus
.
.
SPS-Slave/ICDM-RX/MOD Master
.
.
Device Modbus
auf der Seite
-Modus auf der Seite
:
Device Modbus
