Pepperl+Fuchs ICDM-RX/MOD Handbuch Seite 52

Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
• Wenn diese Option nicht ausgewählt ist,
wird die Sequenznummer aktiviert und
die Nachricht wird nur übertragen, wenn
die Sequenznummer aktualisiert wurde.

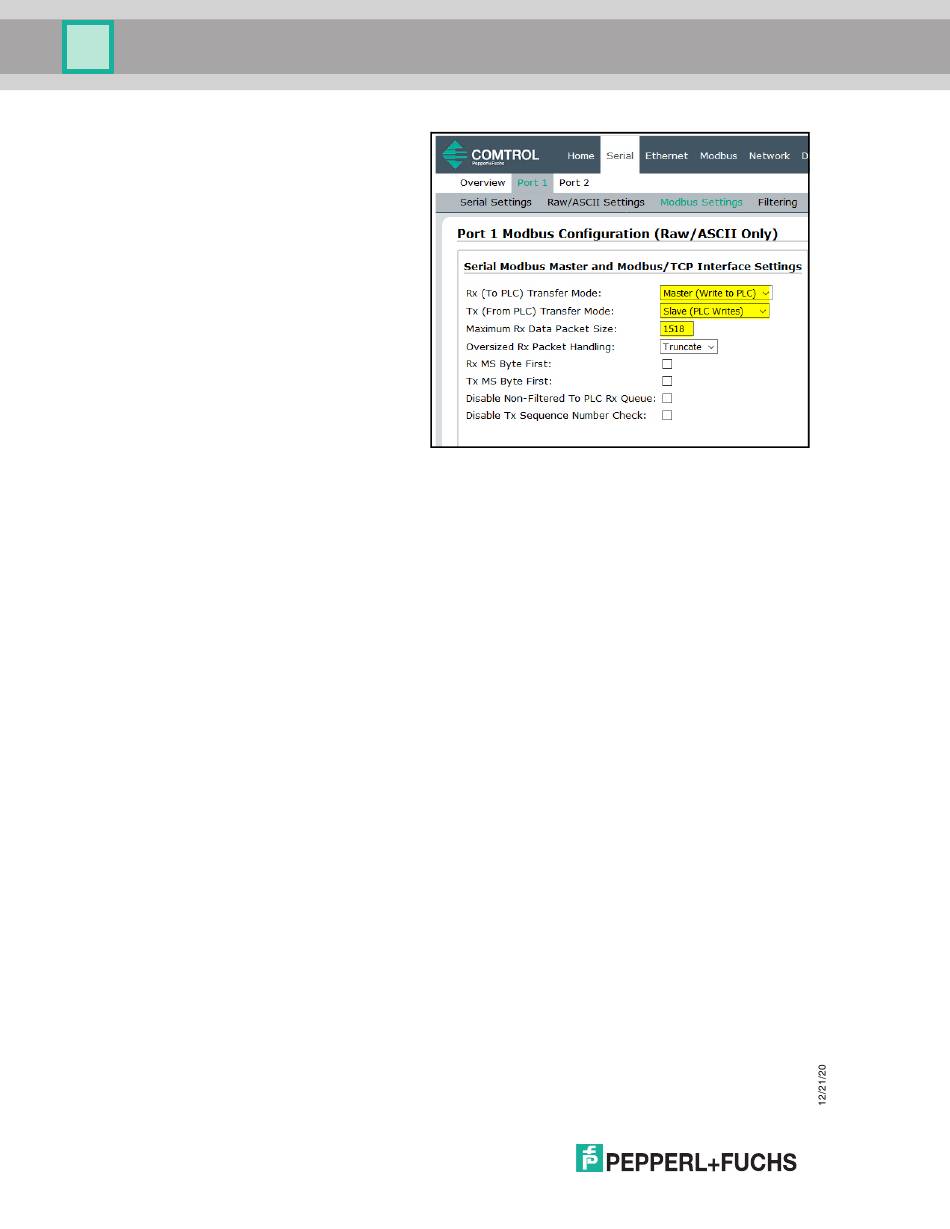

Modbus/TCP Master Rx/Tx Settings
Im Abschnitt
i. Stellen Sie die PLC IP Address im Format
xxx.xxx.xxx.xxx
auf die Adresse Ihrer SPS ein.
j. Stellen Sie die PLC Device ID auf die Ihrer
SPS ein. Diese ist in der Regel 1.
k. Falls erforderlich, stellen Sie die Option
Disable Sequence Number/Length Header
ein, wenn Sie Daten ohne den 4-Byte-Header
(Sequenznummer und Datenlänge) übertra-
gen möchten.
Master Rx Mode Only
Im Abschnitt
l. Stellen Sie die Option PLC Rx Data
Address auf die SPS-Speicheradresse ein,
an der Sie die empfangene Datennachricht
platzieren möchten. Diese Adresse ist Base 1, d. h., die Adresse beginnt bei 1 (oder 400001 bei
einigen SPS). Wenn Ihr Adressbereich Base 0 ist oder bei 0 (null) beginnt, müssen Sie Ihrer Adresse
eins hinzufügen.
m. Stellen Sie die Option Maximum PLC Update Rate auf die schnellste Rate ein, mit der Ihre SPS Daten
zuverlässig empfangen und verarbeiten kann. Diese ist in der Regel länger als die Scanrate.
Der Standardwert von 40 Millisekunden ist normalerweise ausreichend, aber möglicherweise benötigt
Ihr System einen längeren Zeitraum.
n. Stellen Sie die Option Use Maximum Sized Modbus Messages ein, wenn Sie Nachrichten über
196 Bytes empfangen und die SPS Nachrichten empfangen kann, die größer als 200 Bytes sind,
oder Sie die Latenz und die Netzwerkauslastung verringern möchten.
52
:
:
