Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
• Stellen Sie für
seriellen Slave-Geräts ein.
Anmerkung: Hierbei muss es sich um eine eindeu-
tige ID des Geräts handeln, das mit
diesem ICDM-RX/MOD verbunden ist.
k. Falls erforderlich, stellen Sie die Option Disable
Sequence Number/Length Header ein, wenn Sie
Daten ohne den 4-Byte-Header (Sequenznummer
und Datenlänge) übertragen möchten.

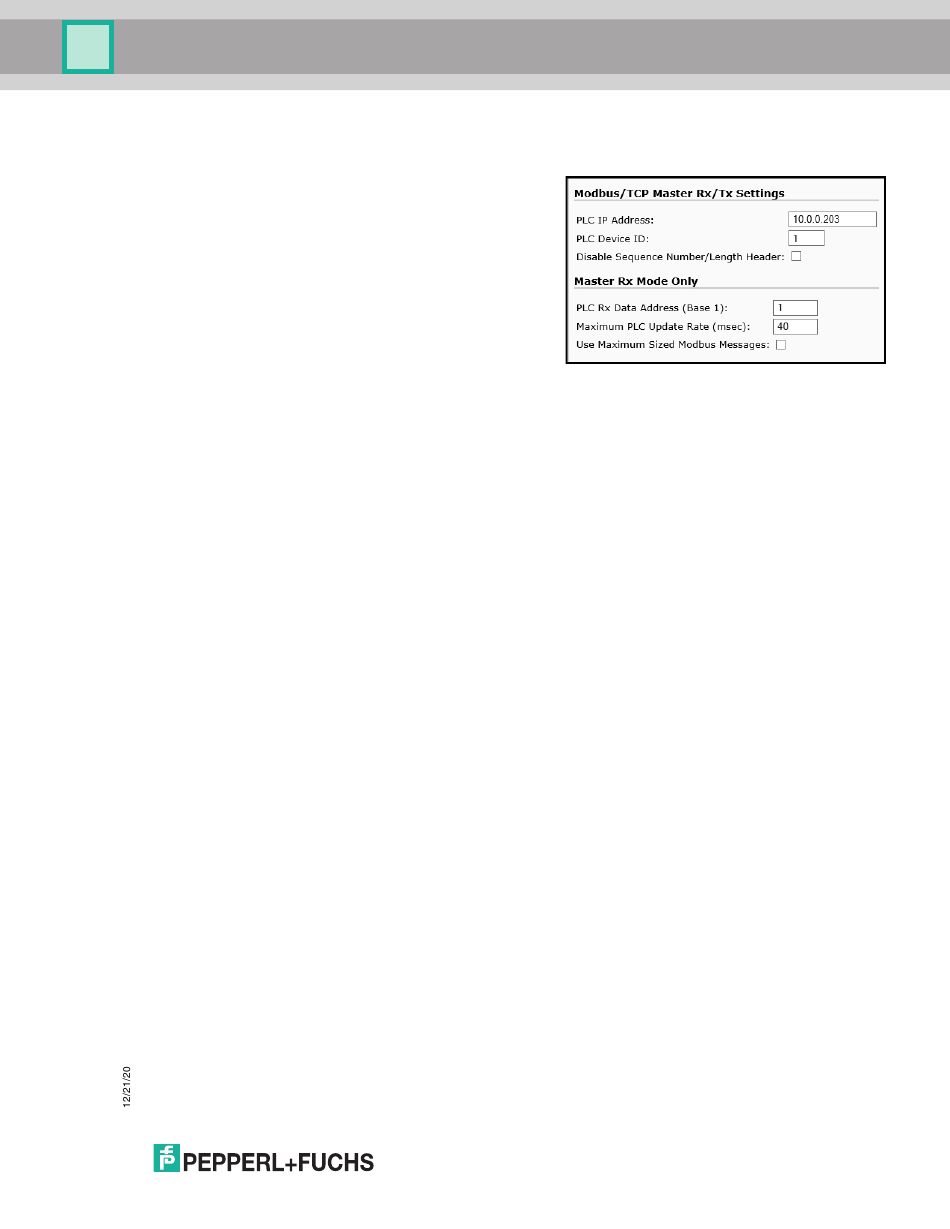

Master Rx Mode Only
Im Abschnitt
l. Stellen Sie die Option PLC Rx Data Address auf die
SPS-Speicheradresse ein, an der Sie die
empfangene Datennachricht platzieren möchten.
Diese Adresse ist Base 1, d. h., die Adresse beginnt
bei 1 (oder 400001 bei einigen SPS). Wenn Ihr Adressbereich Base 0 ist oder bei 0 (null) beginnt,
müssen Sie Ihrer Adresse eins hinzufügen.
m. Stellen Sie die Option Maximum PLC Update Rate auf die schnellste Rate ein, mit der Ihre SPS Daten
zuverlässig empfangen und verarbeiten kann. Diese ist in der Regel länger als die Scanrate. Der
Standardwert von 40 Millisekunden ist normalerweise ausreichend, aber möglicherweise benötigt Ihr
System einen längeren Zeitraum.
n. Stellen Sie die Option Use Maximum Sized Modbus Messages ein, wenn Sie Nachrichten über
196 Bytes empfangen, Ihre SPS Nachrichten empfangen kann, die größer als 200 Bytes sind, und Sie
die Latenz und die Netzwerkauslastung verringern möchten.
o. Klicken Sie auf die Schaltfläche Save.
Anmerkung: Gehen Sie zu Schritt 20 auf Seite 71, um die Konfiguration abzuschließen.
Modbus/RTU Modbus/ASCII serial slaves
oder
:
die SPS-Geräte-ID auf die Ihres
