Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
Gehen Sie wie folgt vor, um Lese-/Schreib-Ethernet-Geräte zu konfigurieren.
1. Geben Sie die IP-Adresse des ICDM-RX/MOD in Ihren Webbrowser ein oder markieren Sie den ICDM-RX/
MOD in PortVision DX und klicken Sie auf Webpage.
2. Klicken Sie auf das Menü Ethernet, um die Seite
3. Klicken Sie auf Device N für das Gerät, das Sie konfigurieren möchten, wobei N für die Socket-Nummer
steht, wodurch die Seite
4. Geben Sie bei Bedarf einen
5. Klicken Sie auf die Option Enable und konfigurieren Sie die Einstellungen für Ihre Umgebung anhand
eines der folgenden Verfahren.
• Wenn Ihr Ethernet-TCP/IP-Gerät eine Verbindung zu einem anderen Gerät benötigt, konfigurieren
Sie den Socket-Port auf dem ICDM-RX/MOD für den Connect-Modus:
- Lassen Sie die Option Listen deaktiviert.
- Stellen Sie die Option Connect To Mode auf Connect-Always ein.
- Stellen Sie die Option Connect Port auf die Socket-Portnummer Ihres Ethernet-Geräts ein.
- Stellen Sie die Option Connect IP Address auf die IP-Adresse Ihres Ethernet-Geräts ein.
Anmerkung: Geben Sie hier nicht die IP-Adresse des ICDM-RX/MOD oder der SPS ein.
- Stellen Sie die Option Disconnect Mode auf Never ein.
58

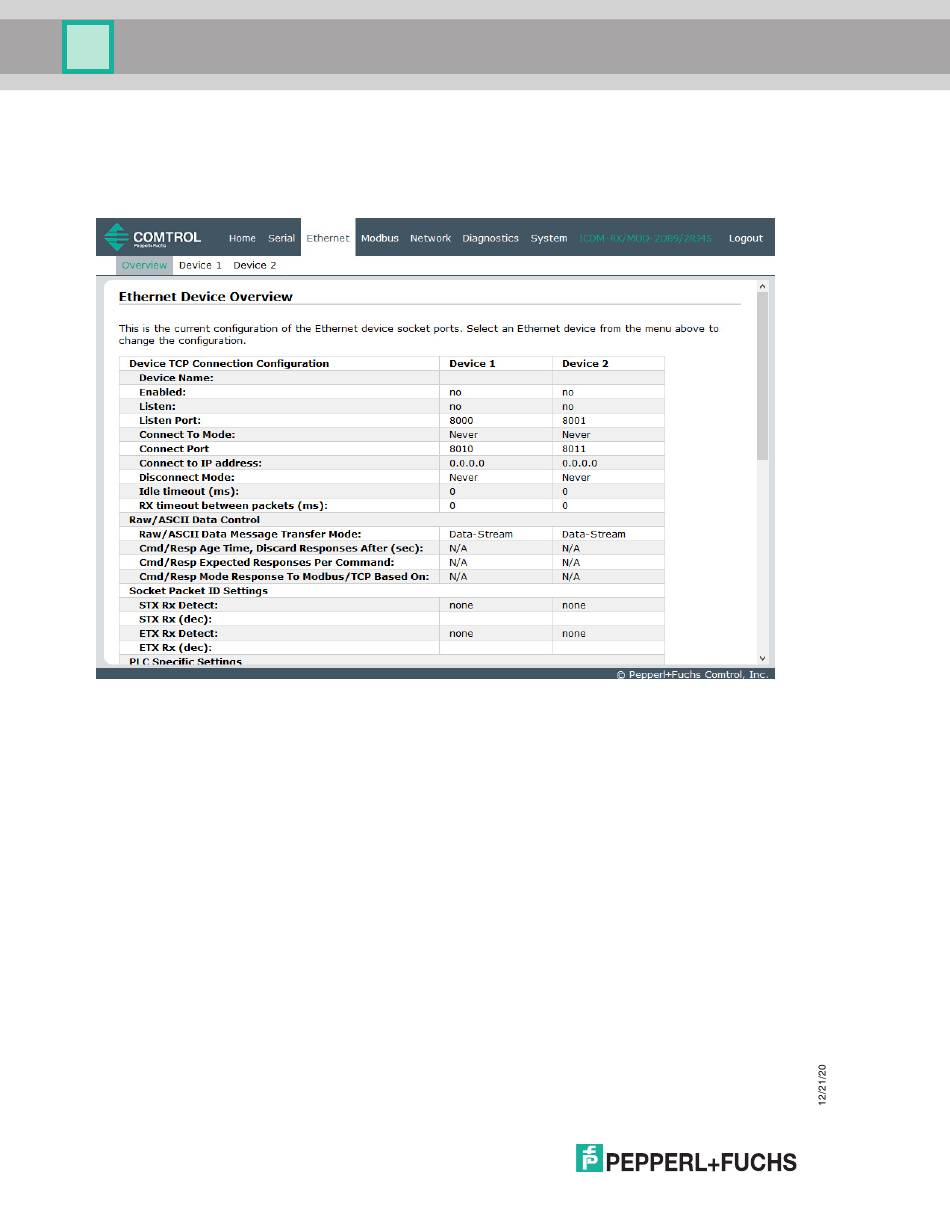

Ethernet Device Overview
Device Interface Configuration
Device Name
ein.
zu öffnen.
für das entsprechende Socket geöffnet wird.
