Pepperl+Fuchs ICDM-RX/MOD Handbuch Seite 53

Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren

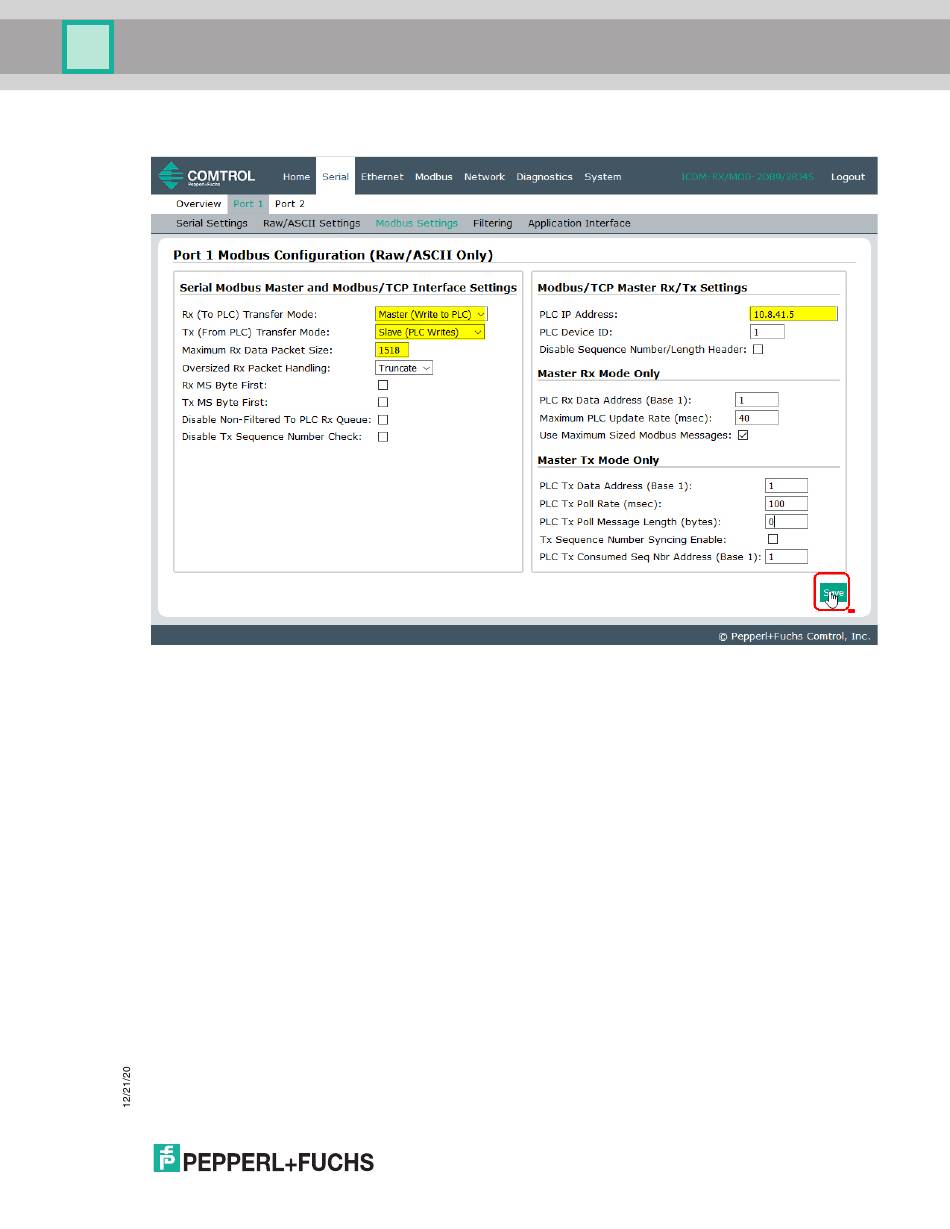

o. Klicken Sie auf die Schaltfläche Save.
Anmerkung: Gehen Sie zu Schritt 18 auf Seite 55, um die Konfiguration abzuschließen.
Nur Dual Master – Read-Modus
17.
Gehen Sie wie folgt vor, um den
ASCII Only)
zu konfigurieren.
a. Stellen Sie die Option Rx (To PLC) Transfer Mode auf Slave (PLC Polls) ein
b. Stellen Sie die Option Tx (From PLC) Transfer Mode auf Master (Poll the PLC) ein
c. Stellen Sie die Option Maximum Rx Data Packet Size auf die des größten erwarteten
Empfangsdatenpakets ein. Dieses kann im
d. Stellen Sie die Option Oversized Rx Packet Handling entweder auf Truncate oder Drop ein,
je nachdem, wie Sie übergroße empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Stellen Sie die Option Tx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
senden möchten.
:
PLC Master – Read-
Modus auf der Seite
Slave-Rx-Modus
Port Modbus Configuration (Raw/
.
.
maximal 246 Bytes umfassen.
53
