5.9

Einstellung des Flammkopfs

Die Einstellung des Flammkopfs hängt ausschließlich vom
Durchsatz des Brenners in der 2. Stufe bzw. vom Durchsatz der
beiden auf gewählten Düsen ab.
Installation
D462

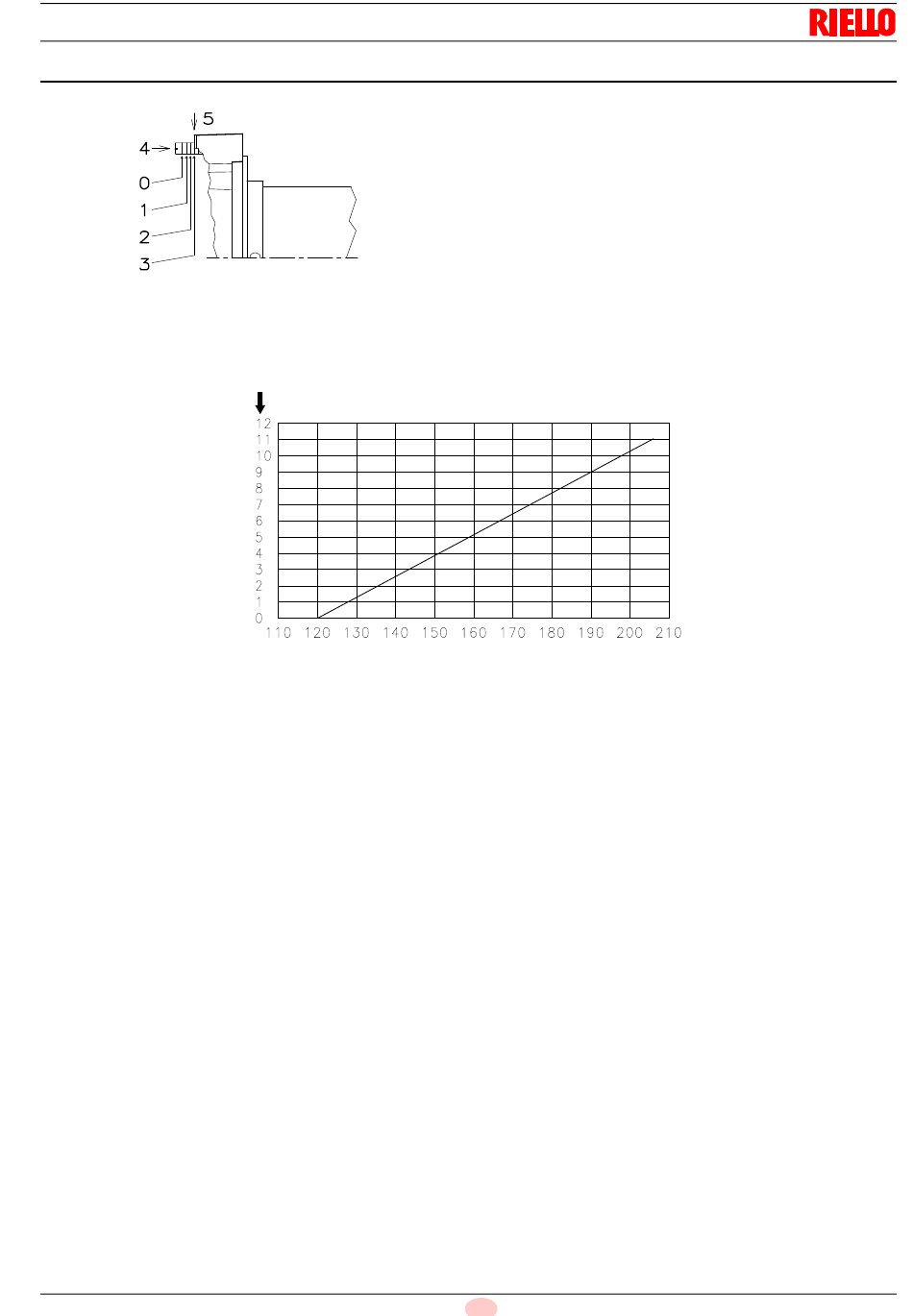

Abb. 12
N° Kerben
Heizöldurchsatz in der 2. Stufe kg/h
13
Die Schraube 4)(Abb. 12) so lange drehen, bis von der Kurve (F)
angegebene Kerbe (Abb. 13) mit der vorderen Fläche des
Flanschs 5)(Abb. 10 Seite 12) zusammenfällt.
Beispiel:
RL 190 mit zwei Düsen zu 18 GPH und Pumpendruck 12 bar.
In der Tabelle (Seite 7, ) den Durchsatz der beiden Düsen mit 18
GPH suchen:
76,4 + 76,4 = 152,8 kg/h.
Das Diagramm (Abb. 13) gibt an, dass der Brenner RL 190 für ei-
nen Durchsatz von 152,8 kg/h eine Regulierung des Flammkopfs
um ungefähr 4 Kerben erfordert, so wie es auf der Abb. (Abb. 12)
dargestellt wird.
D1250
D
Abb. 13
