INSTALLATIONSVORSCHRIFTE

Anschluss

Häufig vorkommenden Anschlüsse:
• 3 Phasen mit 1 Nullanschluss (3 1N, 400 V ~ / 50 Hz):
º Die Spannung zwischen den Phasen und dem Nullanschluss
beträgt 230 V ~. Die Spannung zwischen den Phasen beträgt
400 V ~. Bringen Sie zwischen den Anschlusspunkten 4 und
5 eine Verbindungsbrücke an. Phase 3 wird nicht belastet.
Ihre Gruppe ist mit mindestens 16 A (3x) abzusichern. Der
Anschlusskabel muss einen Aderdurchmesser von mindestens
2
2,5 mm . haben.
• 2 Phasen mit 2 Nullanschlüssen(2 2N, 230V ~ / 50 Hz):
º Die Spannung zwischen den Phasen und dem Nullanschluss
beträgt 230 V ~. Ihre Gruppe muss mit mindestens
16 A (2x) gesichert sein. Der Anschlusskabel muss einen
Aderdurchmesser von mindestens 2,5 mm
Spezialanschlüsse:
• Einphasenanschluss (1 1N, 230 V ~ / 50 Hz):
º Die Spannung zwischen der Phase und dem Nullanschluss
beträgt 230 V ~. Bringen Sie an den Anschlusspunkten
1 und 2 und 4-5 Verbindungsbrücken an. Ihre Gruppe ist mit
mindestens 32 A abzusichern. Der Anschlusskabel muss einen
Aderdurchmesser von mindestens 6 mm

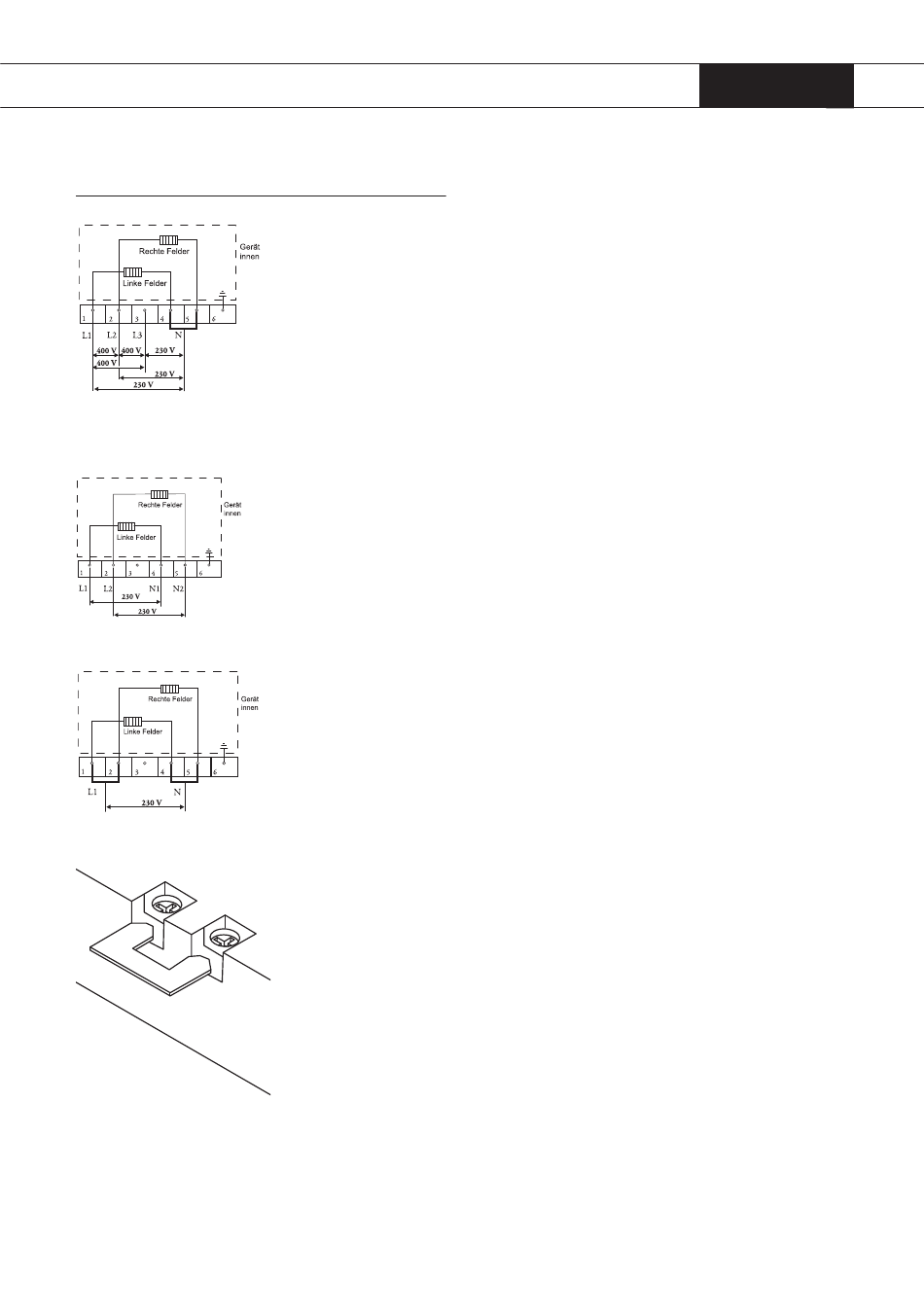

Mit den an der Klemmenreihe vorhandenen Brücken können Sie
die erforderlichen Durchschaltungen vornehmen, wie in diesen
Abbildungen gezeigt.
Kabel mit Zugentlastung befestigen und Deckel schließen
Anschlusspunkt, Wandsteckdose und Stecker müssen jederzeit
erreichbar sein.
