Atag IGT94 Installationsanleitung

NL
Installatievoorschrift
BE Inductiekookplaten/gasbrander
DE
Installationsanleitung
Induktionskochfelt/Wokbrenner
Dit toestel mag alleen door een erkend installateur worden aangesloten. Lees de veiligheidsvoorschriften.
Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden! Bitte lesen Sie die Sicherheitsbestimmungen.
The fitting of the appliance should only be carried out by a registered Corgi qualified installer. Please read the safety regulations.
Cet appareil ne peut être installé que par un technicien gazier agréé. Lisez les instructions de sécurité.

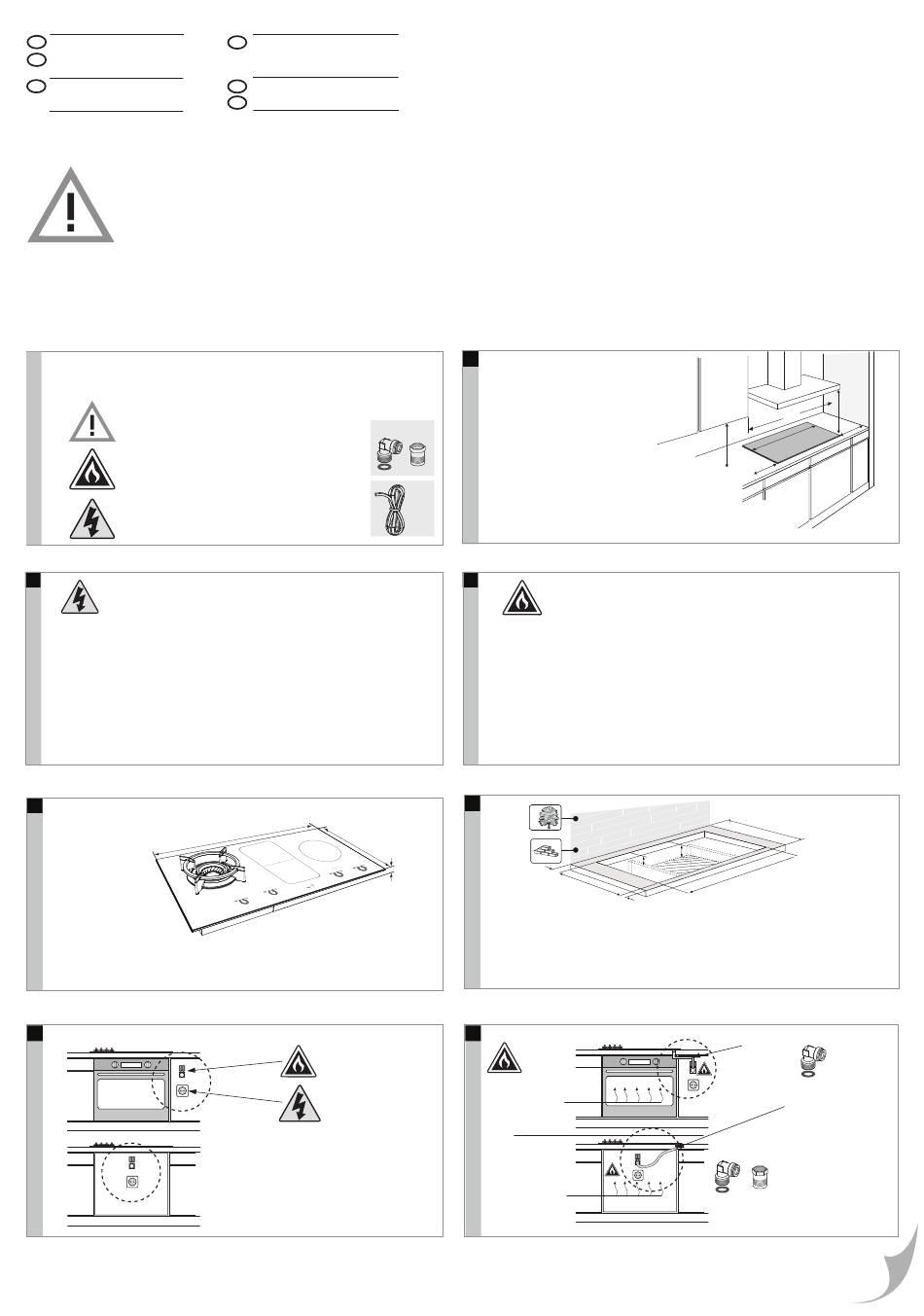

Voorbereidingen voor montage/Vorbereitung der Montage/Preparations for installation
Préparation avant installation
Gebruikte pictogrammen/Verwendete Piktogramme/Pictograms used
Pictogrammes utilisés
Belangrijk om te weten/Wichtig zu wissen
Important information/Important à savoir
Gasaansluiting/Gasanschluß/Gas connection
Raccordement du gaz/
Elektrische aansluiting/Elektrischer Anschluss
Electrical connection/Branchement électrique
05
Dit toestel moet altijd geaard zijn/Dieses Gerät muß jederzeit geerdet sein
This appliance must be earthed/Cet appareil doit être mis à la terre
Class I
De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.
Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen.
The electrical connection must comply with national and local regulations.
Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
Aansluitwaarden/Anschlussleistung/Connected load/Charge connectée
L1 (W)
IGT94 3700
A (mm) B (mm) C (mm)
IGT94 904 522 54
oven
GB
Installation instructions
Induction hobs/wokburner
FR
Instructions d'installation
Plaque de cuisson induction/ Brûleur wok
BE
L2 (W) L3 (<W) Total load (W)
3700 5 7400
A
B
Bereikbaarheid!
Zugänglichkeit!
Accessibility!
Accessibilité!
Vrije ruimte rondom toestel
Freier Raum rundum das Gerät
Free space around appliance
Espace libre autour de l'appareil
A (>mm) C (>mm) D (>mm)
650 450
1/2" ISO 228 / EN 10226-1
Class 3
De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.
Zie toestel label voor gas technische gegevens.
Der Gasanschluß muß den nationalen und kommunalen Vorschriften entsprechen.
Siehe Gerätekennzeichnung für gastechnische Daten.
The gas connection must comply with national and local regulations.
See appliance label for technical gas data.
Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.
Voir la plaquette signalétique pour les spécifications techniques relatives au gaz.
Gasskoblingen må være i henhold til nasjonale og lokale reguleringer.
Se mærkatet på apparatet for gastekniske data.
F
E
C
E/F
A (mm)
IGT94 600
y >60º C
<60º C
x
C
E (> mm)
40 120
05
H
G
B
C
D
B (mm) C (mm) D (>mm) E (>mm) F (>mm) G
860 490 60 40 50
Y: metaal
Metall
y
metal
métal
oven
x
+
A
min.
B+D
D
B
E
A
H
66 100
X: veiligheidsslang
Sicherheitsschlauch
safety hose
tuyau flexible de
sécurité
