Montage
Bosch Rexroth AG, A2FM/A2FE/A2FMT Baureihe 70, RD 91071-01-B/03.2019
7.4 Axialkolbeneinheit montieren
7.4.1 Vorbereitung
1.
Prüfen Sie anhand der Angaben auf dem Typschild, ob die richtige
Axialkolbeneinheit vorliegt.
2.
Vergleichen Sie Materialnummer und Bezeichnung (Typenschlüssel) mit den
Angaben in der Auftragsbestätigung.
Stimmt die Materialnummer der Axialkolbeneinheit nicht mit der in der
Auftragsbestätigung überein, dann setzen Sie sich zur Klärung mit Ihrem lokalen
Ansprechpartner in Verbindung, die Adresse finden Sie unter
www.boschrexroth.de/adressen
3.
Entleeren Sie vor der Montage die Axialkolbeneinheit, um eine Vermischung mit
der verwendeten Druckflüssigkeit der Maschine/Anlage zu vermeiden.
4.
Überprüfen Sie die zulässige Drehrichtung der Axialkolbeneinheit (am
Typschild) und stellen Sie sicher, dass diese der Drehrichtung der vorgesehenen
Motorfunktion entspricht.
L
W
R

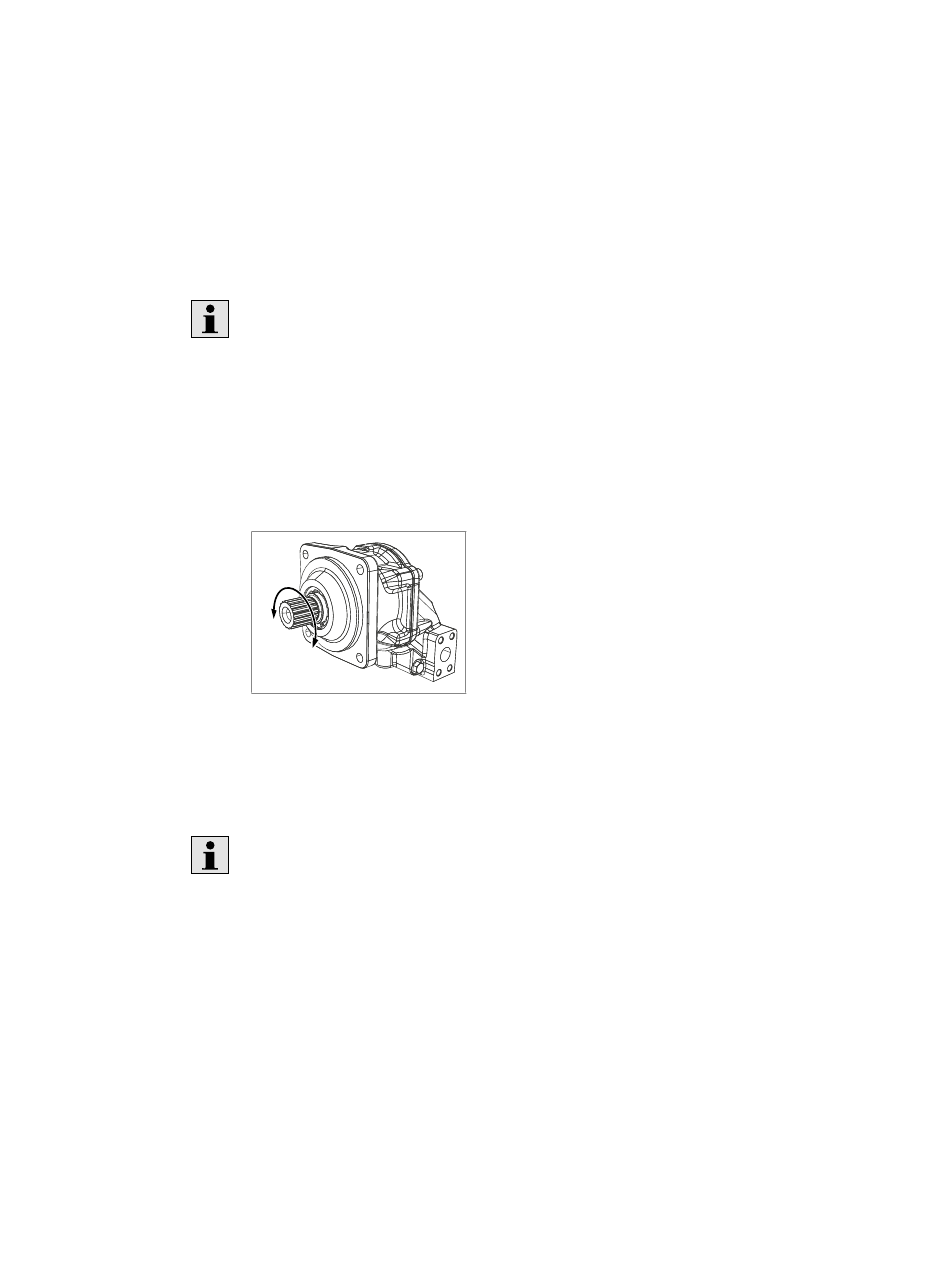

Abb. 8: Drehrichtung
W
Wechselnd (Drehrichtung links und rechts zulässig)
L
Links
R
Rechts
Die Drehrichtung auf dem Typschild, siehe Kapitel 5.3 „Identifikation des
Produkts" auf Seite 19, stellt die Drehrichtung der Axialkolbeneinheit mit Blick
auf die Triebwelle dar. Informationen zur Drehrichtung des Antriebsmotors finden
Sie in der Betriebsanleitung des Antriebsmotor-Herstellers.
7.4.2 Abmessungen
Bei Standardausführungen enthält das Datenblatt 91071 und 91072 alle
erforderlichen Einbaumaße sowie Lage und Abmessungen der Anschlüsse. Bei
Bedarf kann eine Einbauzeichnung angefordert werden. Beachten Sie auch die
Anleitungen der Hersteller der anderen Hydraulikkomponenten bei der Auswahl der
benötigten Werkzeuge.
