Leitung an
Druckbegrenzungsventil
mit Druckzuschaltstufe
anschließen
(nur bei A2FM und A2FE)
Befestigung des
Gegenhalteventils
(nur bei A2FM und A2FE)
Beachten Sie die nachfolgenden Hinweise bei Ausführung mit
Druckbegrenzungsventil.
▶
Beim Einschrauben und Festziehen der Anschlussleitung am Anschluss P
muss die Mutter (1) am Druckbegrenzungsventil mit Druckzuschaltstufe (2)
mit SW 24 gegengehalten werden. Beachten Sie die Herstellerangaben zu den
Anziehdrehmomenten der verwendeten Anschlussleitung. Das maximal zulässige
Anziehdrehmoment des Einschraublochs von 40 Nm darf nicht überschritten
werden.

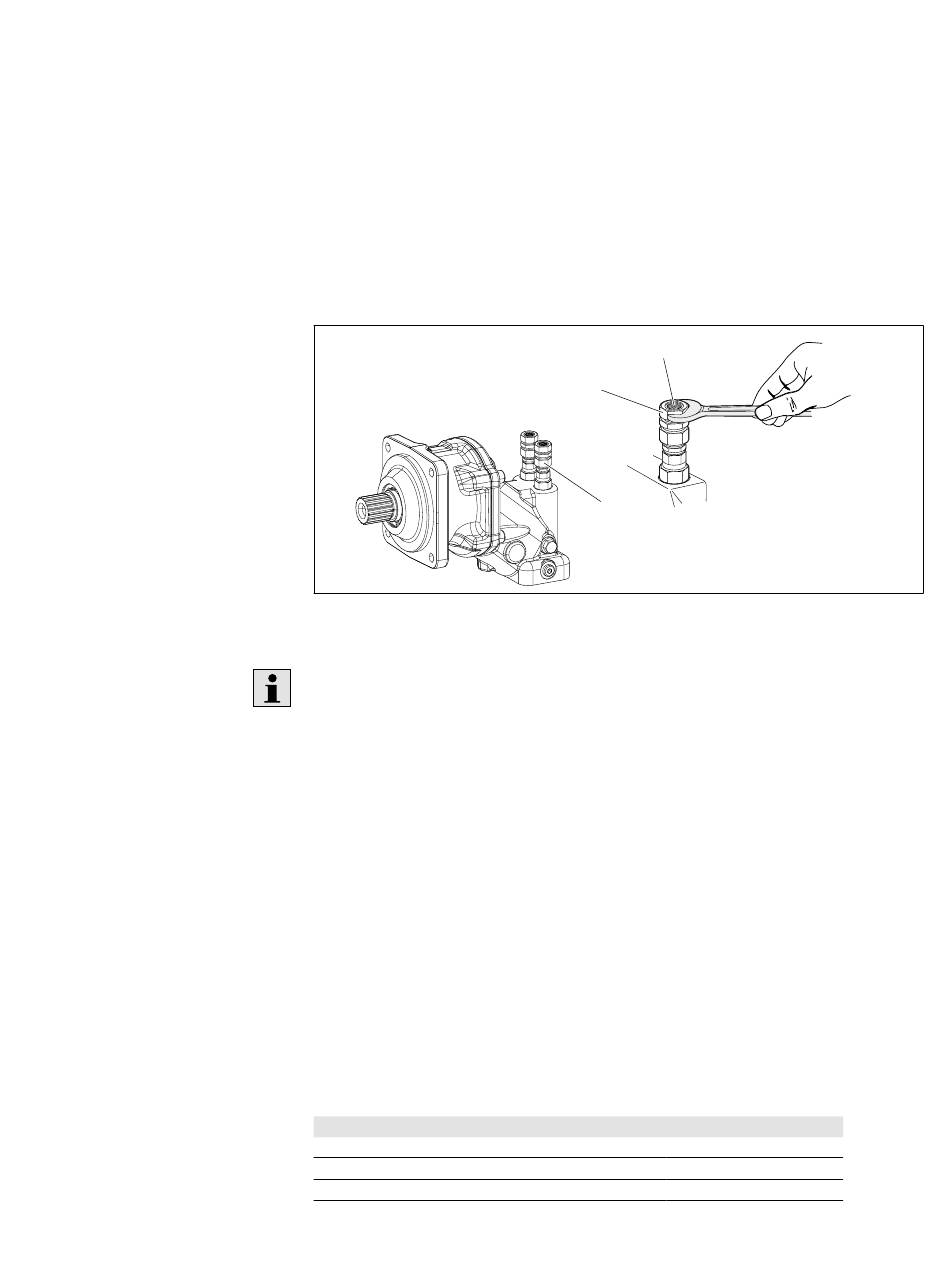

Abb. 10: Mutter am Druckbegrenzungsventil gegenhalten
Die Einstellung des Druckbegrenzungsventils darf nicht verändert werden. Ein
Verstellen der Einstellschrauben am Druckbegrenzungsventil führt zum Erlöschen
der Gewährleistung.
Beachten Sie die nachfolgenden Hinweise bei Ausführung mit Gegenhalteventil.
Das Gegenhalteventil wird bei der Auslieferung mit zwei Heftschrauben
(Transportsicherung) am Motor befestigt. Die Heftschrauben dürfen bei der
Befestigung der Arbeitsleitungen nicht entfernt werden! Bei getrennter Lieferung
von Gegenhalteventil und Motor muss das Gegenhalteventil zunächst mit den
mitgelieferten Heftschrauben am Motorgehäuse befestigt werden. Die endgültige
Befestigung des Gegenhalteventils am Motor erfolgt durch die Verschraubung der
SAE-Flansche mit folgenden Schrauben:
6 Schrauben (1, 2, 3, 4, 5, 8)
2 Schrauben (6, 7)
Zum Anziehen der Schrauben ist die vorgegebene Reihenfolge 1 bis 8 (siehe Abb. 11)
in zwei Phasen unbedingt einzuhalten!
▶
Ziehen Sie in der ersten Phase die Schrauben mit halbem Anziehdrehmoment und
in der zweiten Phase mit maximalem Anziehdrehmoment (siehe Tabelle 13) an.
Tabelle 13: Anziehdrehmomente der Befestigungsschrauben
Gewinde
M6 x 1 (Heftschraube)
M10 x 1.5
M12 x 1.75
RD 91071-01-B/03.2019, A2FM/A2FE/A2FMT Baureihe 70, Bosch Rexroth AG
P
St
1
2
Länge B1+B2+B3
Länge B3+B4
Festigkeitsklasse
Anziehdrehmoment
10.9
15.5 Nm
10.9
75 Nm
10.9
130 Nm
Montage
33/56
