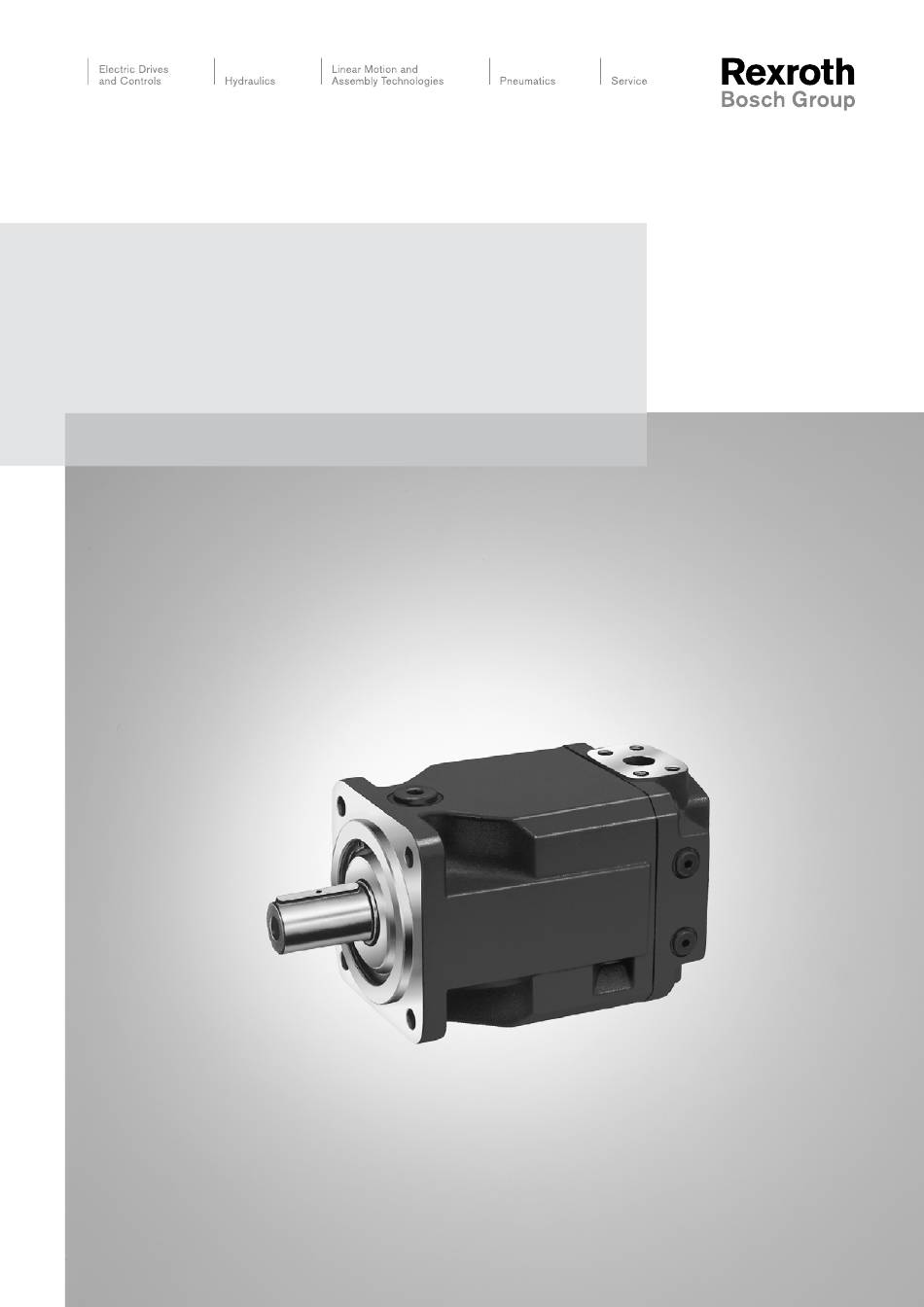

- Seite 1 Axialkolben-Konstantmotor RD 91120-01-B/06.2011 Ersetzt: –.– A4FM Deutsch Baureihe 1 und 3 Betriebsanleitung...
- Seite 2 Eigenschaften. Die Angaben entbinden den Verwender nicht von eigenen Beurteilungen und Prüfungen. Unsere Produkte unterliegen einem natürlichen Verschleiß- und Alterungsprozess. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
-
Seite 3: Inhaltsverzeichnis
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 3/48 Inhalt Inhalt Zu dieser Dokumentation .................5 Gültigkeit der Dokumentation ..............5 Erforderliche und ergänzende Dokumentationen ........5 Darstellung von Informationen ..............6 1.3.1 Sicherheitshinweise ..................6 1.3.2 Symbole ......................7 1.3.3 Bezeichnungen ...................7 1.3.4 Abkürzungen ....................7... - Seite 4 4/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Inhalt Instandhaltung und Instandsetzung .............38 10.1 Reinigung und Pflege ................38 10.2 Inspektion ....................39 10.3 Wartung .....................39 10.4 Instandsetzung ..................39 10.5 Ersatzteile ....................40 Demontage und Austausch ..............41 11.1 Notwendiges Werkzeug ................41 11.2...
-
Seite 5: Zu Dieser Dokumentation
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 5/48 Zu dieser Dokumentation Zu dieser Dokumentation Gültigkeit der Dokumentation Diese Dokumentation gilt für folgendes Produkt: • Axialkolben-Konstantmotor A4FM Baureihe 1 und 3 Diese Dokumentation richtet sich an den Maschinen-/Anlagenhersteller, Monteure und Servicetechniker. -
Seite 6: Darstellung Von Informationen
6/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Zu dieser Dokumentation Darstellung von Informationen Damit Sie mit dieser Dokumentation schnell und sicher mit Ihrer Axialkolbeneinheit arbeiten können, werden einheitliche Sicherheitshinweise, Symbole, Begriffe und Abkürzungen verwendet. Zum besseren Verständnis sind diese in den folgenden Abschnitten erklärt. -
Seite 7: Symbole
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 7/48 Zu dieser Dokumentation 1.3.2 Symbole Die folgenden Symbole kennzeichnen Hinweise, die nicht sicherheitsrelevant sind, jedoch die Verständlichkeit der Dokumentation erhöhen. Tabelle 3: Bedeutung der Symbole Symbol Bedeutung Wenn diese Information nicht beachtet wird, kann das Produkt nicht optimal genutzt bzw. -
Seite 8: Sicherheitshinweise
Jeder andere Gebrauch als in der bestimmungsgemäßen Verwendung beschrieben ist nicht bestimmungsgemäß und deshalb unzulässig. Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die Bosch Rexroth AG keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer. Ebenfalls nicht bestimmungsgemäß sind folgende vorhersehbare Fehlanwendungen: •... -
Seite 9: Qualifikation Des Personals
Zusammenhänge bezüglich der Sicherheitseinrichtungen vollständig zu verstehen und • Kenntnisse über Funktion und Aufbau von hydraulischen Bauteilen zu haben. Bosch Rexroth bietet Ihnen schulungsunterstützende Maßnahmen auf speziellen Gebieten an. Eine Übersicht über die Schulungsinhalte finden Sie im Internet unter: http://www.boschrexroth.de/didactic. Allgemeine Sicherheitshinweise •... - Seite 10 10/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Sicherheitshinweise • Halten Sie die in der Produktdokumentation angegebenen technischen Daten und Umgebungsbedingungen ein. • Wenn ungeeignete Produkte in sicherheitsrelevanten Anwendungen eingebaut oder verwendet werden, können unbeabsichtigte Betriebszustände in der Anwendung auftreten, die Personen- und/oder Sachschäden verursachen...
-
Seite 11: Produktspezifische Sicherheitshinweise
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 11/48 Sicherheitshinweise Produktspezifische Sicherheitshinweise Die nachfolgenden Sicherheitshinweise gelten für die Kapitel 6 bis 14. wARnUnG Gefahr durch schwebende Lasten! Lebens- oder Verletzungsgefahr, Sachschaden! Die Axialkolbeneinheit kann bei nicht sachgemäßem Transport herunterfallen und zu Verletzungen z. -
Seite 12: Persönliche Schutzausrüstung
12/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Sicherheitshinweise VoRSICHT Hohe Geräuschentwicklung im Betrieb! Gefahr von Gehörschäden, Taubheit! Die Geräuschemission von Axialkolbeneinheiten ist u. a. von Drehzahl, Betriebsdruck und Einbauverhältnissen abhängig. Der Schalldruckpegel kann bei normalen Einsatzbedingungen über 70 dBA ansteigen. -
Seite 13: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 13/48 Allgemeine Hinweise zu Sachschäden und Produktschäden Allgemeine Hinweise zu Sachschäden und Produktschäden Die nachfolgenden Hinweise gelten für die Kapitel 6 bis 14. HINWEIS Gefahr durch unsachgemäße Handhabung! Produkt kann beschädigt werden! Belasten Sie das Produkt nicht in unzulässiger Weise mechanisch. - Seite 14 14/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Allgemeine Hinweise zu Sachschäden und Produktschäden HINWEIS Verschmutzung der Druckflüssigkeit! Die Sauberkeit der Druckflüssigkeit beeinflusst die Sauberkeit und die Lebensdauer der Hydraulikanlage. Vorzeitiger Verschleiß und Funktionsstörungen! Achten Sie unbedingt auf eine staub- und fremdstofffreie Arbeitsumgebung am Montageort, um zu verhindern, dass Fremdkörper, z.
-
Seite 15: Lieferumfang
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 15/48 Lieferumfang Lieferumfang Abb. 1: Axialkolbeneinheit Im Lieferumfang sind enthalten: • Axialkolbeneinheit gemäß Auftragsbestätigung Bei Auslieferung sind zusätzlich folgende Teile montiert: • Schutzabdeckungen aus Kunststoff ( 1) (bei lackierten Axialkolbeneinheiten werden metallische Schutzabdeckungen verwendet) •... -
Seite 16: Zu Diesem Produkt
16/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Zu diesem Produkt Zu diesem Produkt Leistungsbeschreibung Ein Axialkolben-Konstantmotor wandelt hydrostatischen Volumenstrom in mechanische Drehbewegung um. Er ist für mobile und stationäre Anwendungen konzipiert. Technische Daten, Betriebsbedingungen und Einsatzgrenzen der Axialkolbeneinheit entnehmen Sie dem Datenblatt RD 91120 und der Auftragsbestätigung. -
Seite 17: Funktionsbeschreibung
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 17/48 Zu diesem Produkt 5.2.2 Funktionsbeschreibung Motorfunktion Ein Hydraulikmotor wandelt hydrostatische Energie in mechanische Energie um. Über die Anschlussplatte (4) und die Steuerplatte (5) wird den Zylinderbohrungen Druckflüssigkeit zugeführt. Die Kolben (3) in den Zylinderbohrungen führen einen Hub aus. -
Seite 18: Transport Und Lagerung
18/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Transport und Lagerung Transport und Lagerung Halten Sie bei Transport und Lagerung in jedem Fall die geforderten Umgebungsbedingungen ein, siehe Kapitel 6.2 „Axialkolbeneinheit lagern“. Hinweise zum Auspacken finden Sie im Kapitel 7.1 „Auspacken“. - Seite 19 RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 19/48 Transport und Lagerung Sie können die Axialkolbeneinheit wie in Abb. 4 gezeigt mit der in die Triebwelle eingeschraubten Ringschraube anheben. Abb. 4: Befestigung der Ringschraube Transport mit Hebeband...
-
Seite 20: Axialkolbeneinheit Lagern
Wir empfehlen nach Ablauf der maximalen Lagerzeit eine Überprüfung der Axialkolbeneinheit durch Ihren zuständigen Bosch Rexroth-Service. Bei Fragen zur Instandsetzung und zu Ersatzteilen wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit, siehe hierzu Kapitel 10.5 „Ersatzteile“. - Seite 21 Druckflüssigkeit auf Mineralölbasis betrieben werden. Andere Druckflüssigkeiten erfordern jeweils speziell auf sie abgestimmte Konservierungsmaßnahmen. Halten Sie in einem solchen Fall Rücksprache mit dem Bosch Rexroth-Service, Adresse siehe Kapitel 10.5 „Ersatzteile“. Bosch Rexroth empfiehlt folgende Vorgehensweise: Reinigen Sie die Axialkolbeneinheit, siehe hierzu Kapitel 10.1 „Reinigung und Pflege“.
-
Seite 22: Montage
Montage Bevor Sie mit der Montage beginnen, müssen Sie folgende Dokumente griffbereit haben: • Einbauzeichnung der Axialkolbeneinheit (erhalten Sie von Ihrem zuständigen Ansprechpartner bei Bosch Rexroth) • Hydraulikschaltplan der Axialkolbeneinheit (finden Sie auf der Einbauzeichnung) • Hydraulikschaltplan für die Maschine/Anlage (erhalten Sie vom Maschinen-/ Anlagenhersteller) •... -
Seite 23: Einbaulage
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 23/48 Montage Um günstige Geräuschwerte zu erzielen, koppeln Sie alle Verbindungsleitungen über elastische Elemente von allen schwingungsfähigen Bauteilen (z. B. Tank) ab. Stellen Sie sicher, dass die Tank- und Rücklaufleitungen in jedem Betriebszustand unterhalb des minimalen Flüssigkeitsniveaus in den Tank... -
Seite 24: Untertankeinbau Für Nenngröße 71 Bis 500 (Standard)
24/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Montage 7.3.2 Untertankeinbau für nenngröße 71 bis 500 (Standard) Untertankeinbau liegt vor, wenn die Axialkolbeneinheit unterhalb des minimalen Flüssigkeitsniveaus außerhalb des Tanks eingebaut ist. t min t min... -
Seite 25: Übertankeinbau Für Nenngröße 71 Bis 500
Übertankeinbau liegt vor, wenn die Axialkolbeneinheit oberhalb des minimalen Flüssigkeitsniveaus des Tanks eingebaut ist. Bosch Rexroth empfiehlt bei senkrechtem Einbau (Wellenende nach oben) die Verwendung einer Lagerspülung am Anschluss U, um die Schmierung des vorderen Lagers und des Wellendichtrings zu gewährleisten. -
Seite 26: Axialkolbeneinheit Montieren
Angaben in der Auftragsbestätigung. Stimmt die Materialnummer der Axialkolbeneinheit nicht mit der in der Auftragsbestätigung überein, dann setzen Sie sich zur Klärung mit dem Bosch Rexroth-Service in Verbindung, Adresse siehe Kapitel 10.5 „Ersatzteile“. Entleeren Sie vor der Montage die Axialkolbeneinheit, um eine Vermischung mit der verwendeten Druckflüssigkeit der Maschine/Anlage zu vermeiden. -
Seite 27: Einbau Mit Kupplung
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 27/48 Montage • Keilriemenantriebe ohne automatische Spannvorrichtung sind ebenfalls kritisch in Bezug auf Drehzahlschwankungen und Drehschwingungen. Diese können unter anderem zu Undichtigkeiten am Wellendichtring führen. Eine automatische Spannvorrichtung kann die Drehzahlschwankungen und die Schwingungen dämpfen und Folgeschäden vermeiden. -
Seite 28: Einbau An Ein Getriebe
28/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Montage Stellen Sie sicher, dass keine unzulässigen Axial- und Radialkräfte auf die Triebwelle wirken. Angaben zum benötigten Werkzeug und Anziehdrehmomente der Befestigungsschrauben erfragen Sie beim Maschinen-/Anlagenhersteller. Überprüfen Sie bei Verwendung von elastischen Kupplungen nach Abschluss der Installation den Abtrieb auf Resonanzfreiheit. -
Seite 29: Montage Abschließen
Benützen Sie hierfür geeignetes Werkzeug, um Beschädigungen der Dicht- und Funktionsflächen zu verhindern. Wenn Dicht- oder Funktionsflächen beschädigt sind, wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit. Abb. 11: Transportschutz entfernen... - Seite 30 30/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Montage Die Anschlüsse und Befestigungsgewinde sind für den im Datenblatt angegebenen Höchstdruck ausgelegt. Der Maschinen-/Anlagenhersteller muss dafür sorgen, dass die Verbindungselemente und Leitungen den vorgesehenen Einsatzbedingungen (Druck, Volumenstrom, Druckflüssigkeit, Temperatur) mit den notwendigen Sicherheitsfaktoren entsprechen.
- Seite 31 RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 31/48 Montage Anschlussübersicht Abb. 12: Anschlussübersicht A4FM, nenngröße 22 bis 40, SAE Flanschanschlüsse seitlich gegenüberliegend (Anschlussplatte 02) R (L) Abb. 13: Anschlussübersicht A4FM, nenngröße 71, SAE Flanschanschlüsse hinten (Anschlussplatte 01) R (L) Abb.
- Seite 32 32/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Montage Tabelle 12: Anschlüsse A4FM Baureihe 1 und 3 Benennung Anschluss für norm Höchstdruck [bar] Zustand nG22 bis 56 nG71 bis 500 A, B Arbeitsleitung (Hochdruckreihe) SAE J518...
-
Seite 33: Spüllauf Durchführen
Drehrichtung links: B nach A Spüllauf durchführen Um Fremdpartikel aus der Anlage zu entfernen, empfiehlt Bosch Rexroth einen Spüllauf für die Gesamtanlage. Zur Vermeidung innerer Verschmutzung darf die Axialkolbeneinheit nicht in den Spüllauf einbezogen werden. Der Spüllauf muss mit einem zusätzlichen Spülaggregat durchgeführt werden. -
Seite 34: Inbetriebnahme
Befüllaggregat nicht betrieben werden. Verwenden Sie nur eine Druckflüssigkeit, die nachfolgenden Anforderungen entspricht: Angaben zu Mindestanforderungen an Druckflüssigkeiten finden Sie in den Bosch Rexroth-Datenblättern RD 90220, RD 90221 bzw. RD 90223. Die Titel der Datenblätter können Sie der Tabelle 1 „Erforderliche und ergänzende... -
Seite 35: Versorgung Mit Druckflüssigkeit Testen
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 35/48 Inbetriebnahme Dokumentation“ entnehmen. Angaben zur zulässigen und optimalen Viskosität finden Sie im Datenblatt RD 91120. Zur Gewährleistung der Funktionssicherheit der Axialkolbeneinheit ist für die Druckflüssigkeit mindestens die Reinheitsklasse 20/18/15 nach ISO 4406 erforderlich. -
Seite 36: Funktionstest Durchführen
Einlaufphase folgende Vorgehensweise: Lassen Sie nach der Einlaufphase eine Druckflüssigkeitsprobe analytisch auf die erforderliche Reinheitsklasse prüfen. Wechseln Sie die Druckflüssigkeit, wenn die erforderliche Reinheitsklasse nicht erreicht wird. Wenn nach der Einlaufphase keine labortechnische Prüfung erfolgt, empfiehlt Bosch Rexroth einen Wechsel der Druckflüssigkeit. -
Seite 37: Wiederinbetriebnahme Nach Stillstand
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 37/48 Betrieb wiederinbetriebnahme nach Stillstand Abhängig von den Einbau- und Umgebungsbedingungen können sich in der Hydraulikanlage Veränderungen ergeben, die eine Wiederinbetriebnahme erforderlich machen. Folgende Kriterien können unter anderem eine Wiederinbetriebnahme erforderlich machen: •... -
Seite 38: Instandhaltung Und Instandsetzung
38/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Instandhaltung und Instandsetzung 10 Instandhaltung und Instandsetzung HINWEIS nicht fristgerechte Inspektions- und wartungsarbeiten! Sachschaden! Führen Sie die vorgeschriebenen Inspektions- und Wartungsarbeiten in den Intervallen durch, die in dieser Anleitung beschrieben sind. -
Seite 39: Inspektion
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 39/48 Instandhaltung und Instandsetzung 10.2 Inspektion Damit die Axialkolbeneinheit lange und zuverlässig läuft, empfiehlt Bosch Rexroth die Hydraulikanlage und die Axialkolbeneinheit regelmäßig zu prüfen und folgende Betriebsbedingungen zu dokumentieren und archivieren: Tabelle 14: Inspektionsplan Durchzuführende Arbeiten... -
Seite 40: Ersatzteile
Sie bei der Bestellung von Ersatzteilen die Material- und Seriennummer der Axialkolbeneinheit sowie die Materialnummern der Ersatzteile an. Bei Fragen zu Ersatzteilen wenden Sie sich an Ihren zuständigen Bosch Rexroth- Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit. Angaben zum Herstellerwerk finden Sie auf dem Typschild der Axialkolbeneinheit. -
Seite 41: Demontage Und Austausch
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 41/48 Demontage und Austausch 11 Demontage und Austausch 11.1 notwendiges werkzeug Die Demontage kann mit Standardwerkzeug durchgeführt werden. Es sind keine speziellen Werkzeuge notwendig. 11.2 Demontage vorbereiten Nehmen Sie die Gesamtanlage so außer Betrieb, wie es in der Betriebsanleitung der Maschine oder Anlage beschrieben ist. -
Seite 42: Entsorgung
Aluminium – Buntmetall – Elektroschrott – Kunststoff – Dichtungen Erweiterung und Umbau Die Axialkolbeneinheit dürfen Sie nicht umbauen. Die Gewährleistung von Bosch Rexroth gilt nur für die ausgelieferte Konfiguration. Nach einem Umbau oder einer Erweiterung erlischt der Anspruch auf Gewährleistung. -
Seite 43: Fehlersuche Und Fehlerbehebung
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 43/48 Fehlersuche und Fehlerbehebung 14 Fehlersuche und Fehlerbehebung Die folgende Tabelle kann Ihnen bei der Fehlersuche helfen. Die Tabelle erhebt keinen Anspruch auf Vollständigkeit. In der Praxis können auch Probleme auftreten, die hier nicht berücksichtigt werden konnten. -
Seite 44: Störungstabelle
44/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Fehlersuche und Fehlerbehebung 14.2 Störungstabelle Tabelle 15: Störungstabelle Axialkolbeneinheit Störung Mögliche Ursache Abhilfe Ungewöhnliche Geräusche Abtriebsdrehzahl zu hoch. Maschinen-/Anlagenhersteller. Unsachgemäße Befestigung der Befestigung der Axialkolbeneinheit Axialkolbeneinheit. entsprechend den Vorgaben des Maschinen-/Anlagenherstellers überprüfen. -
Seite 45: Technische Daten
RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 45/48 Technische Daten 15 Technische Daten Die zulässigen technischen Daten der Axialkolbeneinheit finden Sie im Datenblatt RD 91120. Das Datenblatt finden Sie im Internet unter www.boschrexroth.com/axialkolbenmotoren Die auftragsbezogenen technischen Daten Ihrer Axialkolbeneinheit finden Sie in der Auftragsbestätigung. -
Seite 46: Stichwortverzeichnis
46/48 Bosch Rexroth AG A4FM Baureihe 1 und 3 | RD 91120-01-B/06.2011 Stichwortverzeichnis Stichwortverzeichnis Abkürzungen 7 Identifikation 17 Abmessungen 18, 26 Inbetriebnahme 34 Anschließen erstmalige 34 hydraulisch 29 Inspektion 39 Anschlussplatte 16 Instandhaltung 38 Anschlussübersicht 31 Instandsetzung 39 Anschriftenverzeichnis 45... - Seite 47 RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3 Bosch Rexroth AG 47/48 Stichwortverzeichnis Technische Daten 45 Transport 18 mit Hebeband 19 mit Ringschraube 18 Transportieren 18 Transportschutz 29 Triebwelle 16 Typschild 17 Umbau 42 Untertankeinbau 23 Wartung 39 Werkzeug 41...
- Seite 48 Bosch Rexroth AG Axialkolbeneinheiten Glockeraustraße 4 89275 Elchingen Germany Tel. +49 (0) 73 08-82-0 Fax +49 (0) 73 08-72 74 info.brm-ak@boschrexroth.de www.boschrexroth.com/axialkolbenmotoren Bosch Rexroth AG Axialkolbeneinheiten An den Kelterwiesen 14 72160 Horb a.N. Germany Tel. +49 (0) 74 51-92-0 Fax +49 (0) 74 51-82 21 info.brm-ak@boschrexroth.de...
