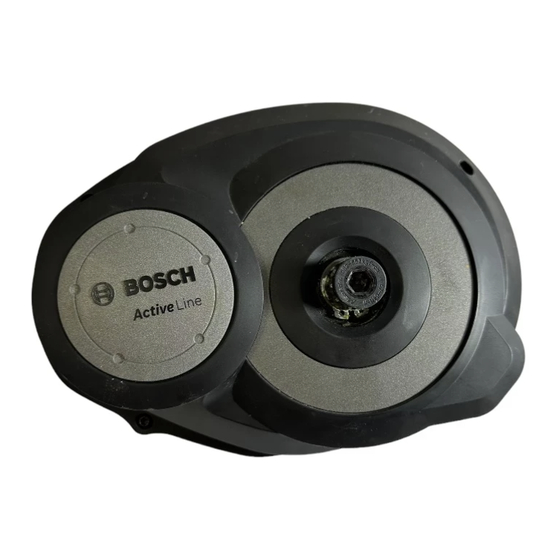

Bosch Active Line Drive Unit Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für Active Line Drive Unit:
- Originalbetriebsanleitung (156 Seiten) ,
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung/einbauanleitung (16 Seiten)
Verwandte Anleitungen für Bosch Active Line Drive Unit
Inhaltszusammenfassung für Bosch Active Line Drive Unit
- Seite 1 Active Line Active Line Robert Bosch GmbH Bosch eBike Systems 72703 Reutlingen Drive Unit 25 km/h GERMANY www.bosch-ebike.com 0 275 007 040 | 0 275 007 042 0 275 007 ADC (2016.04) T / 51 WEU de Originalbetriebsanleitung...
- Seite 2 0 275 007 ADC | (1.4.16) Bosch eBike Systems...
- Seite 3 Achten Sie bei aktivierter Schiebehilfe darauf, dass Ihre Beine genügend Abstand zu den sich drehenden Pedalen Drehmoment am Antrieb haben. Es besteht Verletzungsgefahr. max. Verwenden Sie nur original Bosch Akkus, die vom Her- Nennspannung steller für Ihr eBike zugelassen wurden. Der Gebrauch Betriebstemperatur °C –5...+40...
- Seite 4 3) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus). dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrrad- Der Antrieb wird aktiviert, sobald Sie in die Pedale treten händler) und die angegebene Spannung übereinstimmt. Es dürfen nur (außer in der Funktion Schiebehilfe, siehe „Schiebehilfe...
- Seite 5 über den Bordcomputer gleichzei- – Streckenprofil (Steigungen) und -beschaffenheit tig Vorderlicht und Rücklicht ein- und ausgeschaltet werden. (Fahrbahnbelag), – Gegenwind und Umgebungstemperatur, – Gewicht von eBike, Fahrer und Gepäck. Bosch eBike Systems 0 275 007 ADC | (1.4.16)
- Seite 6 Wartung und Service Wartung und Reinigung Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrradhändler) und die angegebene Spannung über- einstimmt. Es dürfen nur Lampen gleicher Spannung ge- tauscht werden.
- Seite 7 Active Line/Performance Line Active Line/Performance Line Robert Bosch GmbH Bosch eBike Systems 72703 Reutlingen Intuvia GERMANY www.bosch-ebike.com 1 270 020 906 | 1 270 020 909 1 270 020 XBI (2016.04) T / 110 WEU de Originalbetriebsanleitung...
- Seite 8 TURBO SPORT TOUR KM/H PMWH KM/H Reichweite 1 270 020 XBI | (11.4.16) Bosch eBike Systems...
- Seite 9 Bosch eBike Systems 1 270 020 XBI | (11.4.16)
- Seite 10 Lagertemperatur °C –10...+50 Bestimmungsgemäßer Gebrauch Ladetemperatur °C 0...+40 Der Bordcomputer Intuvia ist für die Steuerung eines Bosch Lithium-Ionen Akku intern eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Abgebildete Komponenten Schutzart IP 54 (staub- und Die Nummerierung der abgebildeten Komponenten bezieht spritzwassergeschützt)
- Seite 11 Motorunterstützung kurzzeitig reduziert, ist auch ein – Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus Schalten unter Last oder am Berg jederzeit möglich. (siehe Betriebsanleitung des Akkus). – Entnehmen Sie den Bordcomputer aus der Halterung. Bosch eBike Systems 1 270 020 XBI | (11.4.16)
- Seite 12 Reichweite rung. Bewahren Sie den Bordcomputer in trockener – „TOUR“: gleichmäßige Unterstützung, für Touren mit gro- Umgebung bei Raumtemperatur auf. Laden Sie den Bord- ßer Reichweite computer-Akku regelmäßig auf. 1 270 020 XBI | (11.4.16) Bosch eBike Systems...
- Seite 13 Die Funktion Schiebehilfe darf ausschließlich beim (1 s) Schieben des eBikes verwendet werden. Haben die (1 s) Räder des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr. NuVinci Gang Bosch eBike Systems 1 270 020 XBI | (11.4.16)
- Seite 14 Verbindung SRAM DD3 Pulse und Shimano Di2 ange- hängig von der Ausstattung Ihres eBikes können einige Menü- zeigt. Dieser Menüpunkt wird nur angezeigt, wenn sich der punkte fehlen. Bordcomputer in der Halterung befindet. 1 270 020 XBI | (11.4.16) Bosch eBike Systems...
- Seite 15 Komponenten untereinander interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Fehlerzu- stand nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzeigen zu lassen oder anzupassen. interner Akku des Bordcomputers leer Bordcomputer aufladen (in der Halterung oder über USB-Anschluss) Bosch eBike Systems 1 270 020 XBI | (11.4.16)
- Seite 16 Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 1 270 020 XBI | (11.4.16) Bosch eBike Systems...
- Seite 17 Sie Ihren Bosch eBike-Händler. Akku-Temperaturfehler während des Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Ladevorgangs Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike- Händler. externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
- Seite 18 Vorbereitung des Versandstückes ein Gefahrgut- Experte hinzugezogen werden. Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch eine geeignete Transportverpackung bestellen. 1 270 020 XBI | (11.4.16) Bosch eBike Systems...
- Seite 19 Active Line/Performance Line Active Line/Performance Line Robert Bosch GmbH Bosch eBike Systems 72703 Reutlingen PowerPack 300 | 400 | 500 GERMANY www.bosch-ebike.com 0 275 007 509 | 0 275 007 510 | 0 275 007 511 | 0 275 007 512 0 275 007 XPX (2016.04) T / 57 WEU...
- Seite 20 13 12 0 275 007 XPX | (5.4.16) Bosch eBike Systems...
- Seite 21 7 ° Bosch eBike Systems 0 275 007 XPX | (5.4.16)
- Seite 22 Sie bei Beschwerden einen Arzt auf. Die und Anweisungen können Dämpfe können die Atemwege reizen. elektrischen Schlag, Brand Laden Sie den Akku nur mit original Bosch Ladegeräten. und/oder schwere Verletzun- Bei Benutzung von nicht original Bosch Ladegeräten kann gen verursachen.
- Seite 23 Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- und Bordcomputer. haltene oder ein baugleiches original Bosch Ladegerät. Liegt die Kapazität des Akkus unter 5 %, erlöschen alle LEDs Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- der Ladezustandsanzeige 3 am Akku, es gibt aber noch eine deten Li-Ionen-Akku abgestimmt.
- Seite 24 Kontakte die Gefahr eines Inbetriebnahme Kurzschlusses besteht (siehe Bilder A und B). Verwenden Sie nur original Bosch Akkus, die vom Her- Ladevorgang bei zwei eingesetzten Akkus steller für Ihr eBike zugelassen wurden. Der Gebrauch Sind an einem eBike zwei Akkus angebracht, so können beide...
- Seite 25 Notieren Sie Hersteller und Nummer des Schlüssels 5. Änderungen vorbehalten. Bei Verlust der Schlüssel wenden Sie sich an einen autori- sierten Fahrradhändler. Geben Sie dabei Schlüsselher- steller und -nummer an. Bosch eBike Systems 0 275 007 XPX | (5.4.16)
- Seite 26 Active Line/Performance Line Active Line/Performance Line Robert Bosch GmbH Bosch eBike Systems 72703 Reutlingen Charger GERMANY www.bosch-ebike.com 0 275 007 907 | 0 275 007 915 0 275 007 XCX (2016.04) T / 45 WEU de Originalbetriebsanleitung...
- Seite 27 Standard Charger eBike Battery Charger 36-4/230 Standard Charger 0 275 007 907 Input: 230V 50Hz 1.5A Li-Ion Output: 36V Use ONLY with BOSCH Li-Ion batteries Made in PRC Robert Bosch GmbH, Reutlingen 0 275 007 XCX | (1.4.16) Bosch eBike Systems...
- Seite 28 Battery Charger 36-2/100-240 Active/Performance Line 0 275 007 915 Input: 100-240V 50/60 Hz 1.6A Li-Ion Output: 36V USE ONLY with BOSCH Li-Ion batteries Made in PRC Robert Bosch GmbH, Reutlingen Bosch eBike Systems 0 275 007 XCX | (1.4.16)
- Seite 29 0 275 007 XCX | (1.4.16) Bosch eBike Systems...
- Seite 30 Bosch eBike Systems 0 275 007 XCX | (1.4.16)
- Seite 31 Hinweis in englischer Sprache (in der besteht das Risiko eines elektrischen Schlages. Darstellung auf der Grafikseite mit Nummer 4 gekenn- Laden Sie nur für eBikes zugelassene Bosch Li-Ionen- zeichnet) und mit folgendem Inhalt: Akkus. Die Akkuspannung muss zur Akku-Ladespan- NUR mit BOSCH Lithium-Ionen-Akkus verwenden! nung des Ladegerätes passen.
- Seite 32 Sie den Ladestecker 5 in die Ladebuchse 6. Bei angeschlossenem Bordcomputer wird eine entsprechen- de Meldung auf dem Display ausgegeben. Der Ladezustand wird mit der Akku-Ladezustandsanzeige 9 am Akku und mit den Balken auf dem Bordcomputer angezeigt. Bosch eBike Systems 0 275 007 XCX | (1.4.16)
