26/56
Montage
1
h
t min
h
min
T
1

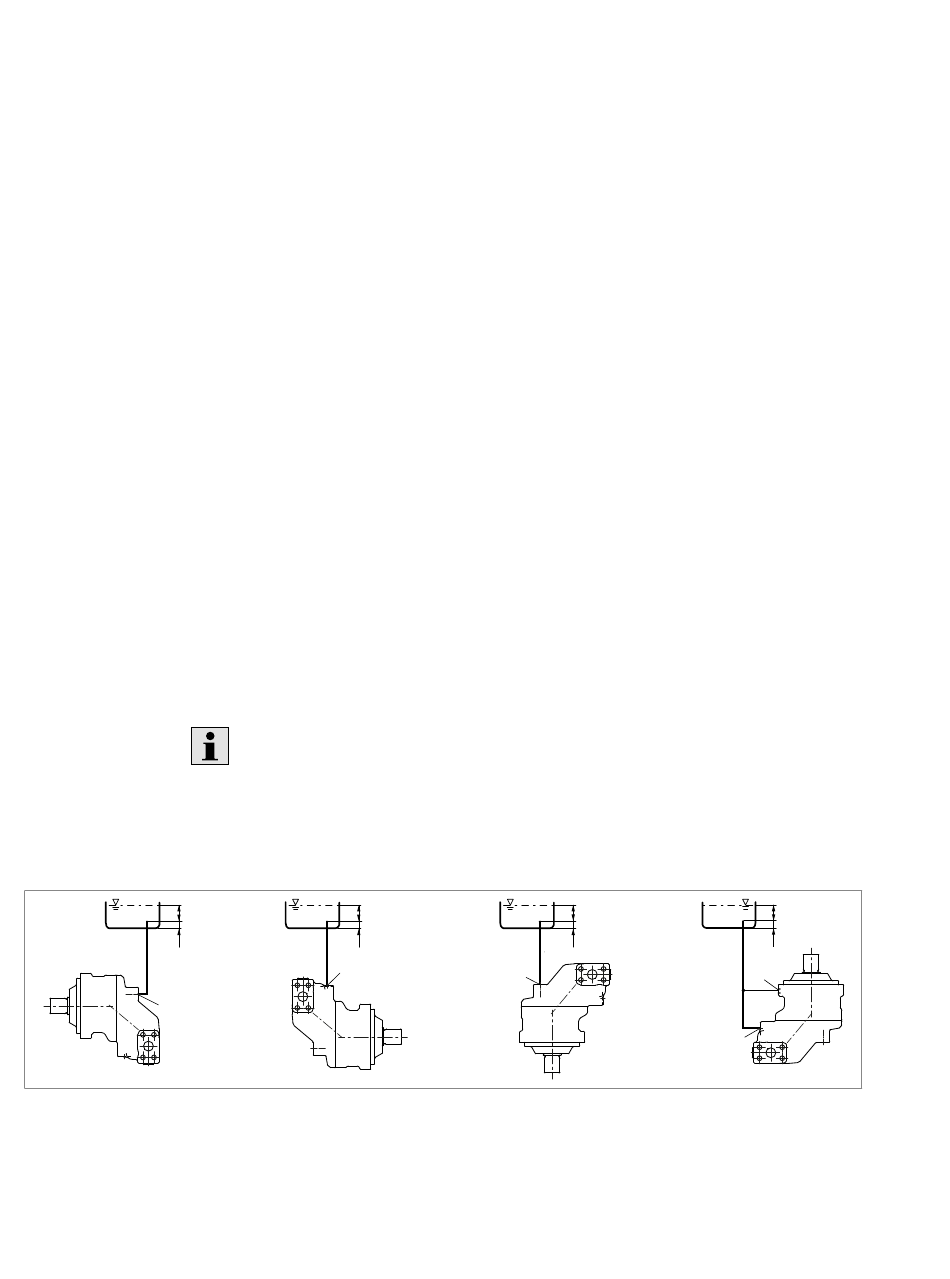

Abb. 6: Untertankeinbau A2FM mit Einbaulage 1–4
Bosch Rexroth AG, A2FM/A2FE/A2FMT Baureihe 70, RD 91071-01-B/03.2019
▶
Vermeiden Sie ein Rückschlagventil in der Leckageleitung.
Ausnahme: Übertankeinbau, Triebwelle nach oben.
Mit einem Rückschlagventil in der Leckageleitung (Öffnungsdruck 0.5 bar) kann
eine Entleerung über die Leckageleitung verhindert werden. Beachten Sie die
korrekte Durchflussrichtung.
▶
Um günstige Geräuschwerte zu erzielen, koppeln Sie alle Verbindungsleitungen
über elastische Elemente von allen schwingungsfähigen Bauteilen (z. B. Tank) ab.
▶
Stellen Sie sicher, dass die Leckage- und Rücklaufleitungen in jedem
Betriebszustand unterhalb des minimalen Flüssigkeitsniveaus in den Tank
münden. Damit vermeiden Sie die Bildung von Schaum.
▶
Achten Sie unbedingt auf eine staub- und fremdstofffreie Arbeitsumgebung
am Montageort. Die Axialkolbeneinheit muss schmutzfrei eingebaut werden.
Verunreinigung der Druckflüssigkeit kann die Funktion und Lebensdauer der
Axialkolbeneinheit erheblich beeinträchtigen.
▶
Verwenden Sie zur Reinigung nichtfasernde Putzlappen.
▶
Verwenden Sie für die Beseitigung von Schmiermitteln und anderen starken
Verschmutzungen geeignete milde Reinigungsmittel. Es darf kein Reinigungsmittel
in die Hydraulikanlage eindringen.
7.3 Einbaulage
Folgende Einbaulagen sind zulässig. Der gezeigte Rohrleitungsverlauf stellt den
prinzipiellen Verlauf dar.
7.3.1 Untertankeinbau (Standard)
Untertankeinbau liegt vor, wenn die Axialkolbeneinheit unterhalb des minimalen
Flüssigkeitsniveaus außerhalb des Tanks eingebaut ist.
Empfohlene Einbaulage: 1 und 2.
Bei Einbaulage „Welle nach oben" ist zusätzlich über den Entlüftungsanschluss R
zu entlüften (Sonderausführung).
Bei A2FE und A2FMT ist Einbaulage „Welle nach oben" nicht zulässig.
2
h
t min
h
min
T
2
T
, T
Höchstgelegener Leckageanschluss
1
2
h
Minimal erforderliche Eintauchtiefe (200 mm)
t min
3
h
t min
h
min
T
1
h
Minimal erforderlicher Abstand zum
min
Tankboden (100 mm)
4
h
t min
h
min
R
T
2
